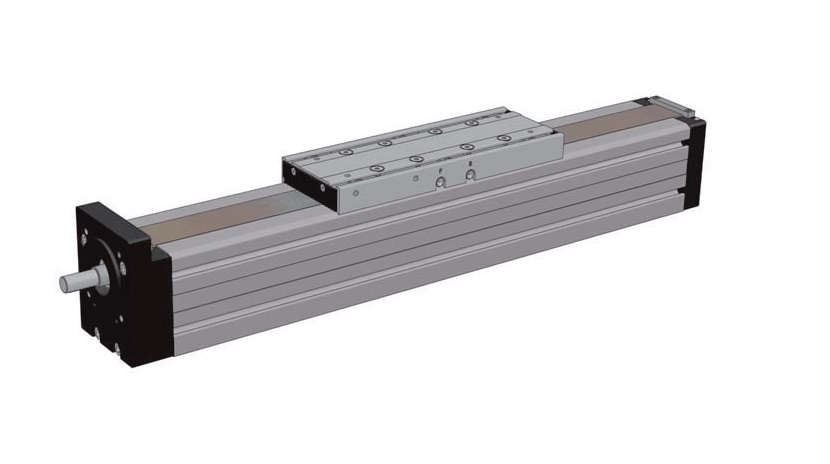

AXC 80 S
Lineární modul série AXC-S
- velikost: 80
- základní rozměr: 80x100
- pohon: kuličkový šroub
- průměr šroubu: 20
- stoupání šroubu: 5 / 20 / 50
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 5500mm

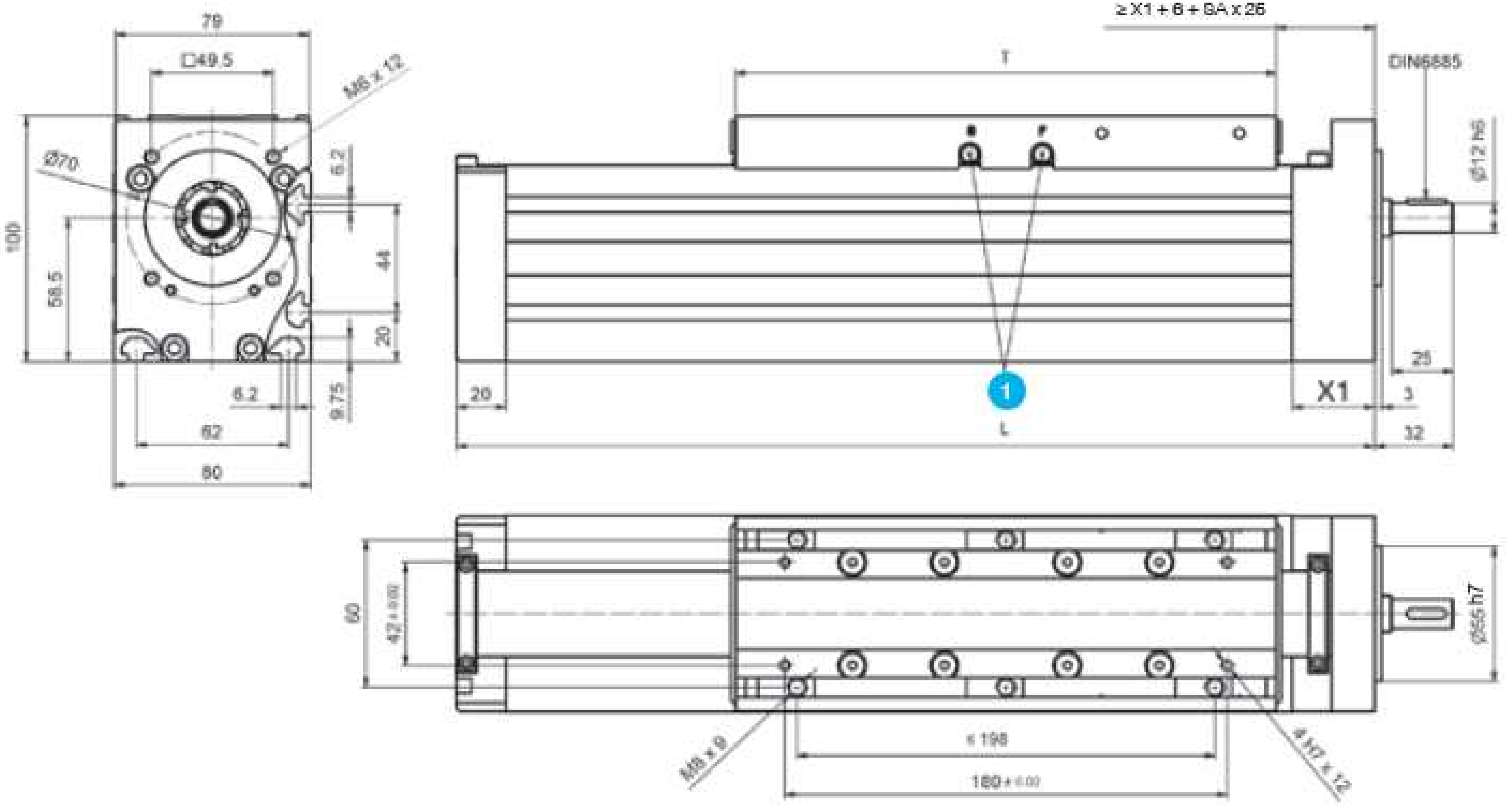

1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | A | 220 | 50 | 5 |
| Kuličkové vedení | B | 280 | 50 | 5 |
| Bez vedení (pouze jako pohon) | F | 220 | - | - |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 20 x 5 | SN2005 | standartní | pravý / levý | 52 |
| 20 x 20 | SN2020 | standartní | pravý | 52 |
| 20 x 50 | SN2050 | standartní | pravý | 52 |
| 20 x 5 | SV2005 | zesílené | pravý / levý | 52 |
| 20 x 20 | SV2020 | zesílené | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 S |
A | 7 900 | 12 400 | 116 | 740 | 430 |
| AXC 80 S | B | 7 900 | 16 000 | 150 | 1 350 | 670 |
| AXC 80 S | F | - | - | - | - | - |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 S |
A | 4 500 | 4 500 | 42 | 270 | 270 |
| AXC 80 S | B | 5 850 | 5 850 | 55 | 500 | 500 |
| AXC 80 S | F | - | - | - | - | - |
Technické údaje:
| AXC 80 S |
Jednotka / popis | Hodnota | ||||
| Základní rozměr profilu | mm | 80x80 | ||||
| Základní rozměr | mm | 80x100 | ||||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 146,9 | ||||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 199,2 | ||||
| Maximální délka modulu | mm | 5 500 | ||||
| Typ pohonu | kuličkový šroub | SN2005 | SV2005** | SN2020** | SV2020** | SN2050** |
| Maximální rychlost | m / min | 30 | 30 | 120 | 120 | 150 |
| Dynamické zatížení kuličkového šroubu | N | 8 300 | 14 000* | 8 300 | 11 000* | 5 400 |
| Potřebný rozběhový moment | Nm | 0,4 ... 0,6 | ||||
| Maximální hnací moment | Nm | 2,1 | 3,7 | 8,3 | 15,0 | 21,0 |
| Maximální axiální provozní zatížení | N | 2 600 | 4 700 | 2 600 | 4 700 | 2 600 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,84 | 0,84 | 0,81 | 0,81 | 0,79 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 95 | 95 | 98 | 98 | 98 |
* - pouze pro lineární vedení typ B (délka stolu T=280mm) ** - nelze pro lineární vedení typ A (délka stolu T=220mm)

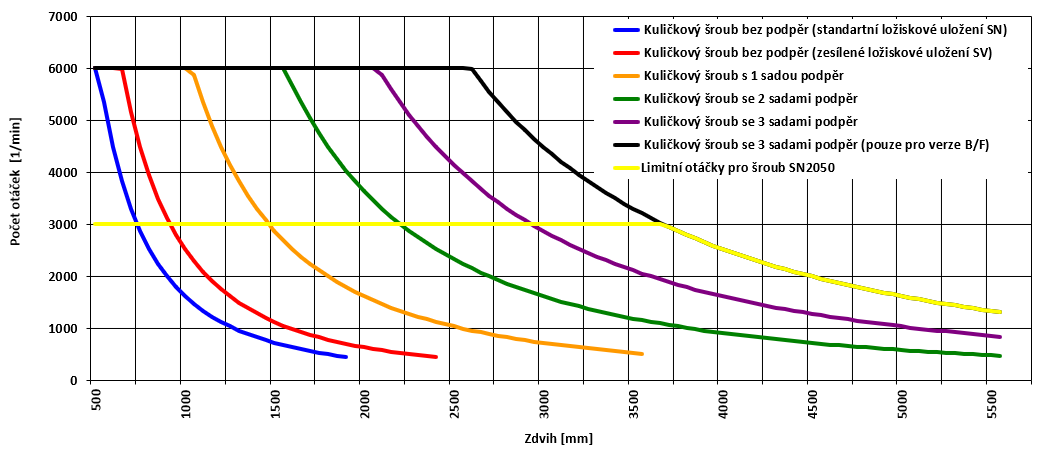

Maximální přípustné otáčky šroubu v jednotce AXC 80 S:
Hmotnost:
| AXC 80 S |
Jednotka | Typ vedení |
||
| A |
B | F | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 6,3 | 6,8 | 4,8 |
| Hmotnost na 100mm zdvihu | kg | 1,1 | 1,1 | 0,9 |
| Hmotnost pojezdového stolu | kg | 1,7 | 2,2 | 1,4 |
