Lubricus M - bezpečné, spolehlivé a monitorované zásobovaní mazácích míst


Obecný popis:

Lubricus M je nejvyšší řadou v mazacích agregátech Lubricus. V závislosti na modelu (LUB-M2 / LUB-M4 / LUB-M6 / LUB-M8 / LUB-M10) má mazací systém Lubricus M buď 2, 4, 6, 8 nebo mazacích vývodů. Agregát je vždy napájen externím zdrojem 24VDC. Zásobník na mazivo má objem 1500cm3 pro tukovou náplň nebo 2000cm3 pro olejovou náplň. Agregát Lubricus M má dle konfigurace až 5 pístových čerpadel (P1, P2, P3, P4, P5) a každé z nich obsluhuje dva výstupy. Pracuje ve střídavém režimu a poskytuje stejné množství maziva pro oba tyto vývody.

Lubricus M může pracovat v časovém režimu nebo pulzním režimu (PLC). V časovém režimu monitorují vnitřní ovládací prvky množství mazva i časové intervaly mezi mazáním. V pulzním režimu jsou požadované intervaly mazání prováděny naprogramováním PLC. Bez ohledu na zvolený režim lze každé čerpadlo ovládat samostatně.

Mazací agregát Lubricus M může být vybavem až pěti čerpadly, což znamená, že může velmi jednoduše dodávat mazivo až na 10 mazacích míst. S délkou hadičky až 5m (pro jeden výstup) lze tedy aplikovat mazivo i do míst, které jsou od sebe navzájem vzdálené a je tím pádem vhodný pro širokou škálu aplikací.


Charakteristika:O3Q7015

  • Časový režim nebo pulzní režim
  • Provozní tlak až 70bar
  • Chybová diagnostika
  • Provozní teplota -20°C do +70°C
  • Monitorování provozu a funkce zpětné vazby
  • Nezávislé ovládání každé pumpy
  • Ochrana PIN
  • Pro tuky i oleje do NLDI tř.2

Pohon:

externí napájení 24VDC


Režim řízení:

časový režim nebo pulzní režim (PLC)


Provozní tlak:

maximálně 70bar (1015psi)

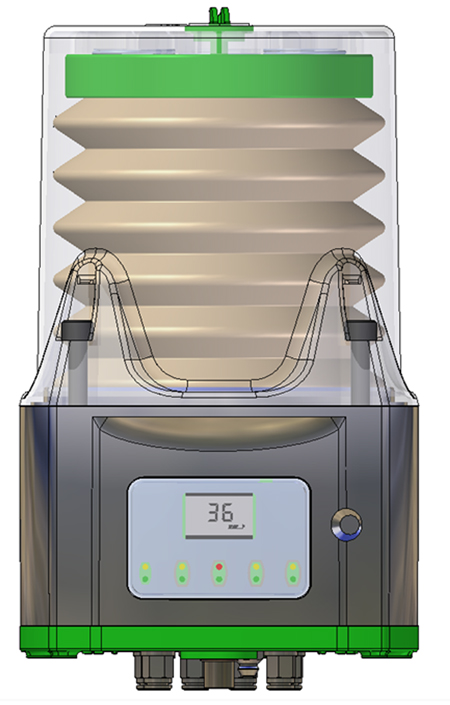

Ansicht 1


Možnost nastavení mazání:

ANO


Objem zásobníku:

1500cm3 pro tukovou náplň nebo 2000cm3 pro olejovou náplň


Mazací náplň:

oleje nebo tuky až do třídy NLGI 2


Provozní teploty:

od -20°C do +70°C


Váha včetně zásobníku bez náplně:

~ 4000g


Počet výstupů:

2-10


Objednací kód:

LUB-M2 (2 výstupy / 1 pumpa)

LUB-M4 (4 výstupy / 2 pumpy)

LUB-M6 (6 výstupů / 3 pumpy)

LUB-M8 (8 výstupů / 4 pumpy)

LUB-M10 (10 výstupů / 5 pump)


gruetzner

O3Q7017

Aplikace

Příklady aplikace:

LUB M 10 II 405x540IMG 20170613 WA0000 405x540
