EWA 14 | 350 - 600 Nm

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Extrémně tichá, samosvorná dvojitá šneková převodovka s dlouhou životností, bezúdržbová. Rychlá verze EWA 14.2539 a EWA 14.2060 bez samosvoru.
Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky)! Odnímatelné patky.
Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~) a 60 Hz (208 V 3~ // 480 V 3~ i 240 V 1~ v cURus). IP55, Th.Cl.F, S3-40%.
Integrovaný ochranný kontakt cívky u všech jednofázových motorů. Na klíč s kabelem.
Šestihranná hřídel We 66, do 450 Nm k dispozici také s kulatou hřídelí We 06 (pak umístěte pohonnou jednotku centrálně!).

Elektrický hřebenový pohon EWA 14 | Nosnost 350 - 600Nm

Základní přehled

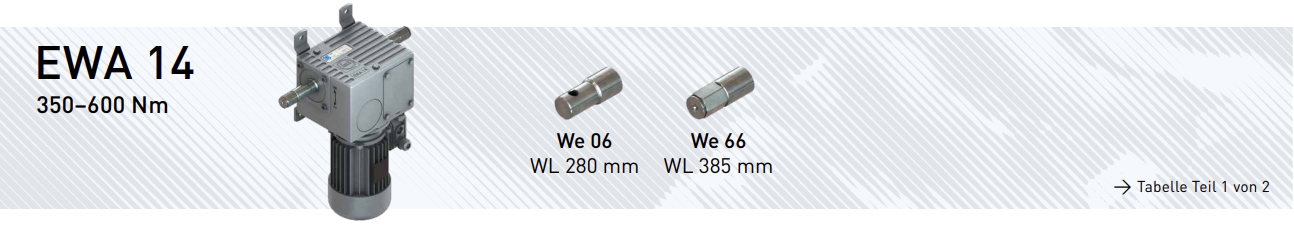

ewa14 obr1

EWA 14 | 350 - 600 Nm

Verze	We 06	We 66	T	n	I	P	m We 06	m We 66
Verze	Typ č.	Typ č.	(Nm)	(1/min)	(A)	(kW)	(kg)	(kg)
400 V 3~, 50 Hz - nesamosvorné
EWA 14.2539	-	12214.2539.66	250	39,0	4,30	2,44	-	35,0
EWA 14.2060	-	12214.2060.66	200	60	5,26	2,79	-	35,8
230 V 1~, 50 Hz
EWA 14.2013	12214.2013.0625	-	200	13	6,35	2,45	27,8	-
380 V 3~, 50 Hz CCC
EWA 14.4503	-	12214.4503.6647	450	3,2	1,4	0,63	-	26,3
EWA 14.4505	-	12214.4505.6647	450	4,4	1,6	0,72	-	26,5

Základní přehled

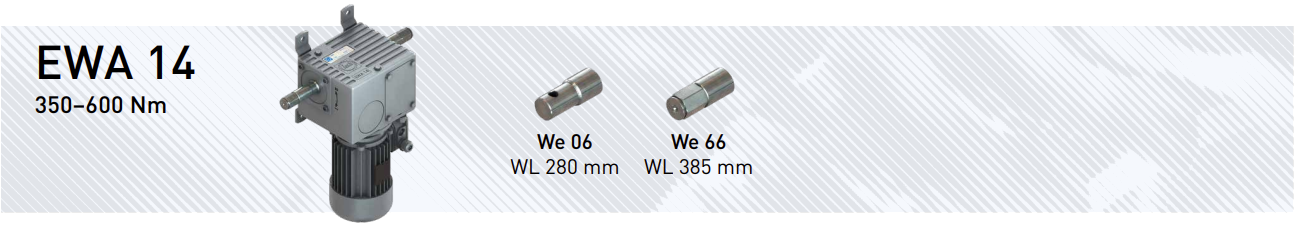

ewa14 obr2

EWA 14 | 350 - 600 Nm

Verze	We 06	We 66	T	T	n	I	P	m We 06	m We 66
Verze	Typ č.	Typ č.	(Nm)	(in.-lb)	(1/min)	(A)	(kW)	(kg)	(kg)
2400 V 1~, 60 Hz, cURus
EWA 14.2013	12214.2013.0637	-	200	1800	13	5,7	2,32	27,8	-
600 V 3~, 60 Hz, cURus
EWA 14.4503	-	12214.4503.6668	450	4000	3,8	1,3	1,03	-	26,3
EWA 14.4505	-	12214.4505.6668	450	4000	5,2	1,4	1,11	-	26,3
EWA 14.6003	-	12214.6003.6668	600	5300	3,8	1,4	1,18	-	26,3
EWA 14.6005	-	12214.6005.6668	600	5300	5,2	1,7	1,43	-	27,6

el pohony obrazek

KOMPLETNÍ KATALOG

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování

Icons arbeitsbuehne en Icons dacharbeitsbuehne en Icons flexible Arbeitsplaetze en Icons antriebsloesungen en

MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN

Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2

STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF

Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c

MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI

Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5

MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB

Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
