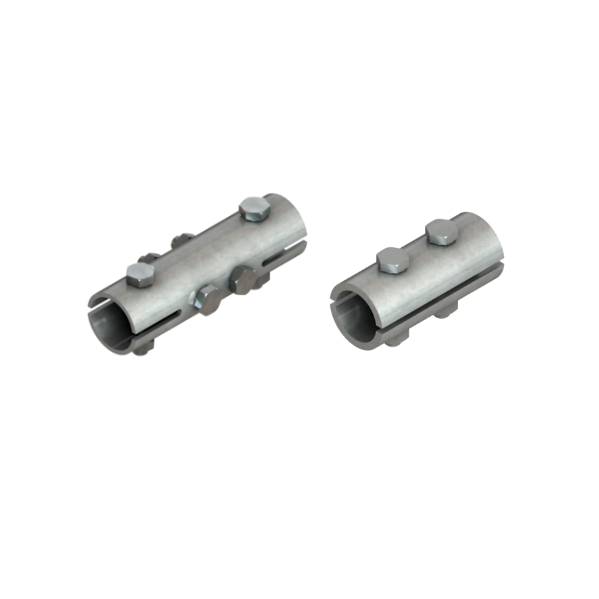

  • Konektor pro pozitivní připojení přenosu točivého momentu k 1" trubce.

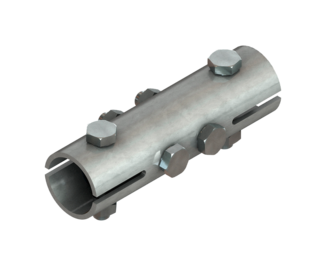

  • ARV 60.1042: jednodílný trubkový konektor se šrouby a pojistnými maticemi.

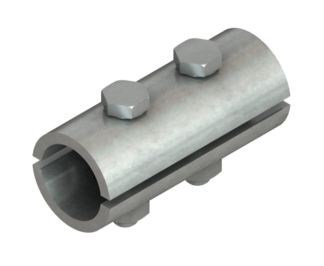

  • ARV 60.1044: pozinkované půlky s šrouby a pojistnými maticemi.

Konektor pro připojení trubek // ARV 60


Provedení:

ARV 60.1042ARV 60.1044


            ARV 60.1042                                                                                                         ARV 60.1044

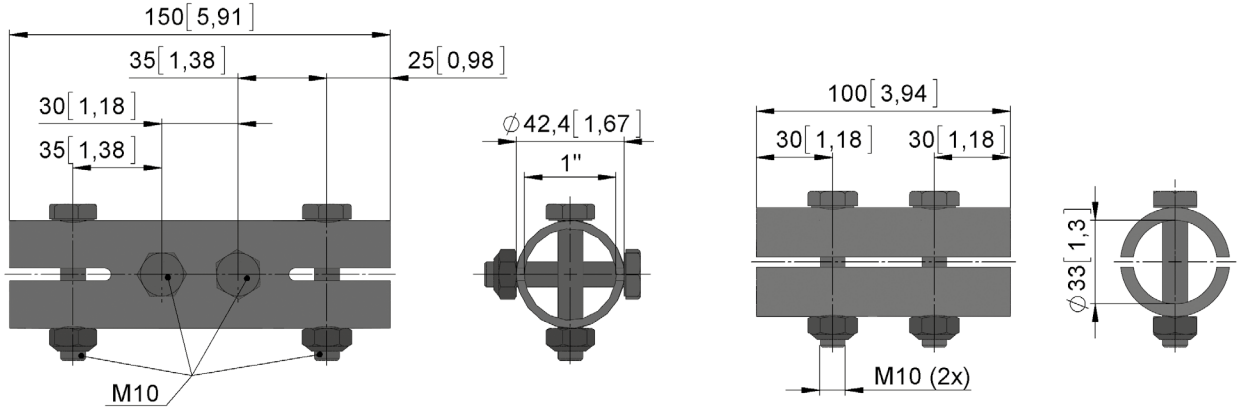

nakres1


Verze Typ č. Info m
(kg)
ARV 60.1042 81660.1042.3415 Konektor trubky // Včetně 4 šroubů a pojistných matic 0,6
ARV 60.1044 81660.1044.3410 Konektor trubky // Včetně 2 šroubů a pojistných matic 1,0

 lock logohandantrieb

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování


Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en





MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN


Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2




















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF


Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c


















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI


Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5




















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB


Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe
