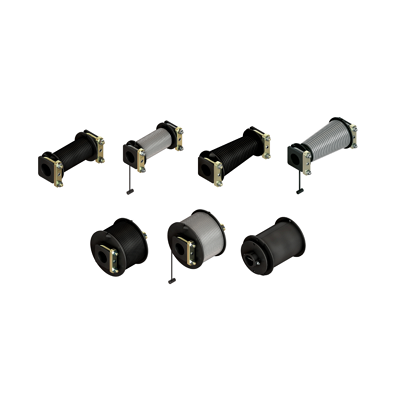

Kabelové válce // STR 12
Provedení:

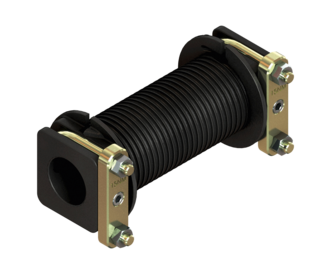

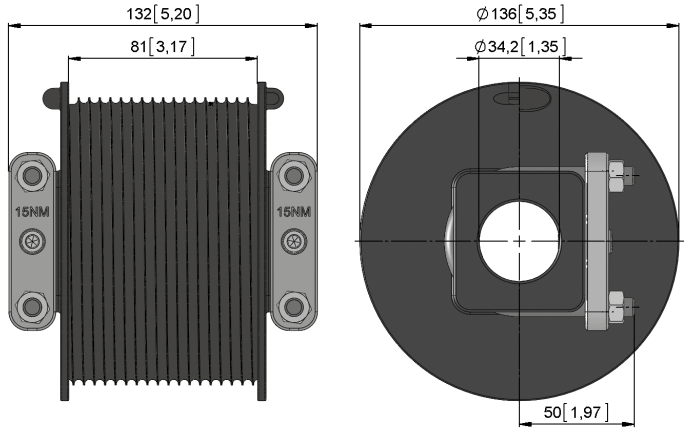

STR 12.54 // STR 12.92:
Plastové kabelové bubny pro montáž na 1" trubku pro systémy VariVent®, zvedací okna a podobné předměty.
Buben ve dvou částech pro snadnou a rychlou montáž.
Díky patentovaným upínacím přípravkům není nutné žádné další vrtání!
Pro průměry kabelů do 4 mm.

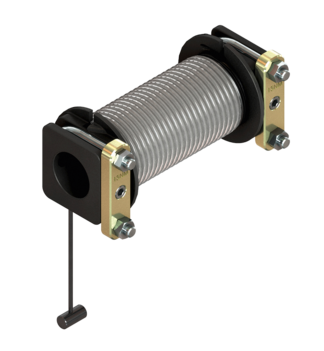

Verze xx10 vždy s předmontovaným drátěným kabelem. Proces řízeného navíjení kabelu při montáži byl přihlášen k patentování.

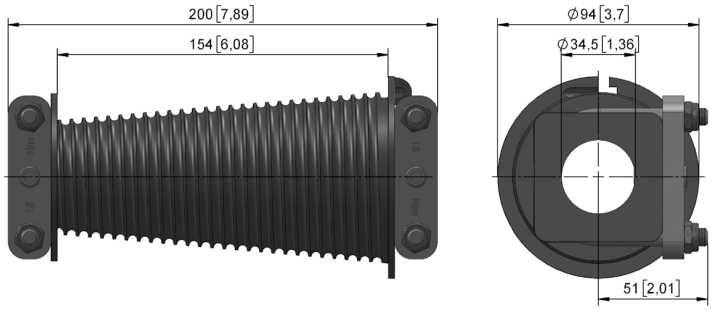

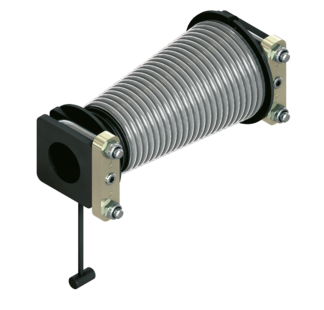

STR 12.74 // kuželový válec pro VariVent® TFS:
Pro jednokotoučové systémy TFS s výškou větrání do 3,5 m.
Pouze malý posun navíjecí trubky (± 5 - 10 cm).
Je zapotřebí pouze malá základna, která poskytuje větší průřez pro větrání s okapem ve stejné výšce.
Flexibilní rozsah použití: V závislosti na tom, která oblast kuželového bubnu je použita, lze optimalizovat posun navíjecí trubky pro různé tloušťky fólie.
Snadná instalace díky osvědčeným úchytným svorkám.

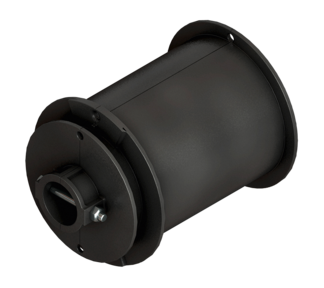

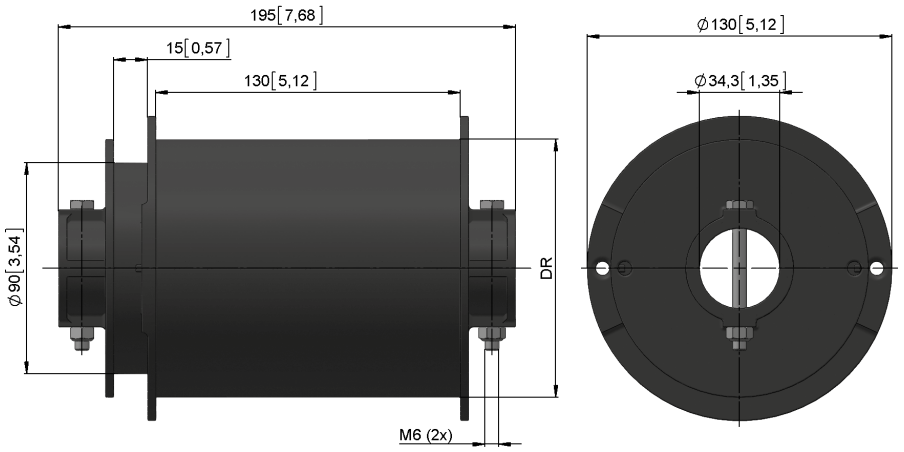

STR 12.91 // Kabelový válec pro EazyVent®:
Hladký kabelový buben ze dvou plastových polobotek (ø 110 mm).
Součástí dodávky: Součástí dodávky jsou dva šrouby a dvě pojistné matice.
Vhodné pouze pro plastové kabely.
Přítomna speciální drážka pro bezpečnostní navíjení.
STR 12.5401
STR 12.7401

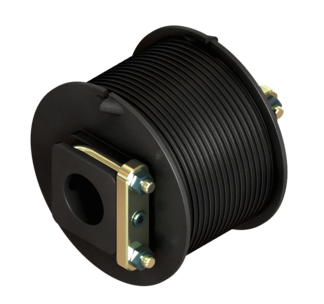

STR 12.9201
STR 12.9101
| Verze | Typ č. | DR |
DIN 3069 | H | Info | m |
| (mm) | D ø (mm) | (m) | (kg) | |||
| STR 12.5401 | 81412.5401.10 | 54 | 3 - 4 | 4,1 | - | 0,6 |
| STR 12.5410 | 81412.5410.40 | 54 | 3 | 4,1 | S předmontovaným drátěným kabelem | 1,0 |
| STR 12.7401 | 81412.7401.15 | 49 - 74 | 3 - 4 | 3,8 | - | 0,6 |
| STR 12.7410 | 81412.7410.40 | 49 - 74 | 3 | 3,8 | S předmontovaným drátěným kabelem | 1,3 |
| STR 12.9201 | 81412.9201.09 | 120 | 3 - 4 | 5,8 | - | 0,8 |

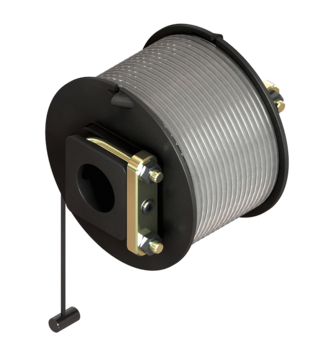

| STR 12.9210 | 81412.9210.60 | 120 | 3 | 5,8 | S předmontovaným drátěným kabelem | 1,3 |
| EazyVent® | ||||||
| STR 12.9101 | 81412.9101.13 | 110 | 4 | - | - | 0,7 |
