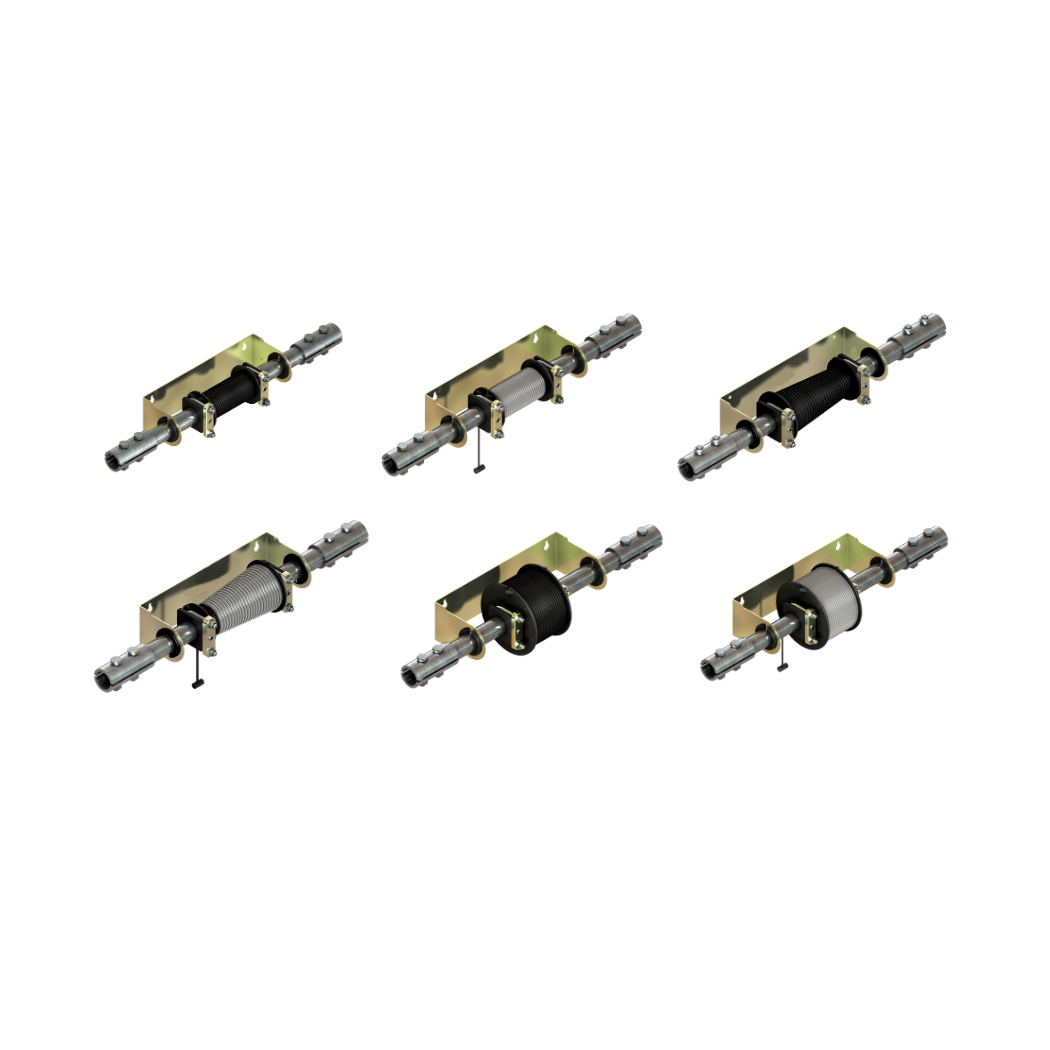

Kabelové válcové jednotky // STR 22
Provedení:
STR 22.54 // STR 22.92:
Plastové kabelové bubny s montážní konzolou pro systémy VariVent® nebo zvedací okna.
Bubny s patentovaným upínacím přípravkem, bez nutnosti dalšího vrtání!
Se 4 půlkulatými konektory, včetně šroubů a pojistných matic.
Pro jednoduchou a rychlou montáž bez řezání a vrtání, s předvrtanými 1" trubkami.
Pro průměry kabelů do 4 mm.
Verze xx10 vždy s předmontovaným drátovým kabelem. Proces řízeného navíjení kabelu při montáži byl přihlášen k patentování.

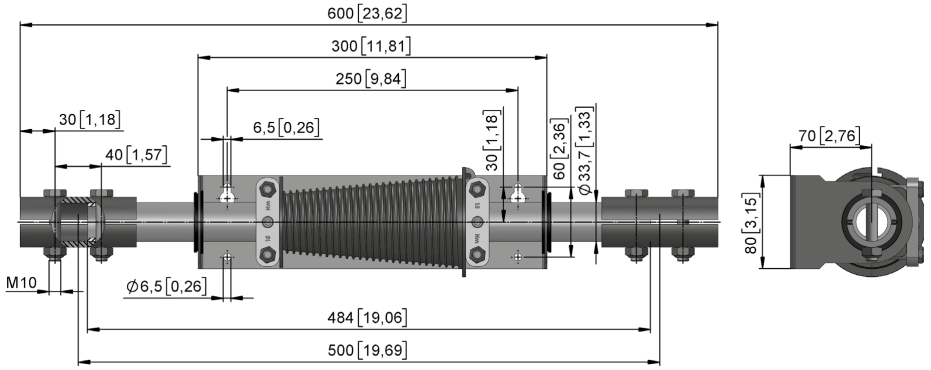

STR 22.74:
Pro jednokotoučové systémy TFS s výškou větrání do 3,5 m.
Pouze malý posun navíjecí trubky (± 5 - 10 cm).
Je zapotřebí pouze malá základna, která poskytuje větší průřez pro větrání s okapem ve stejné výšce.
Flexibilní rozsah použití: V závislosti na tom, která oblast kuželového bubnu je použita, lze optimalizovat posun navíjecí trubky pro různé tloušťky fólie.
Snadná instalace díky osvědčeným úchytným svorkám.

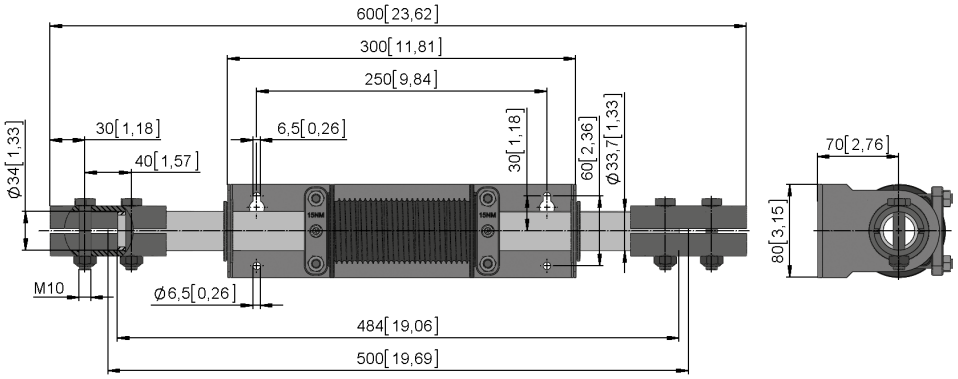

STR 22.54
STR 22.74

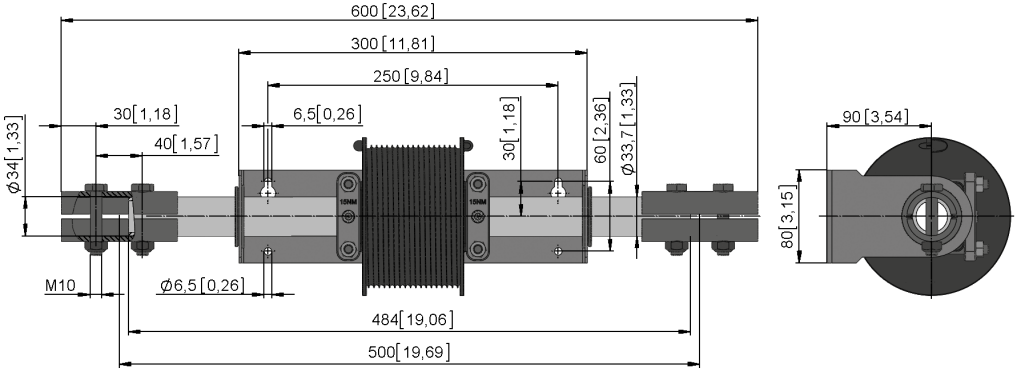

STR 22.92
| Verze | Typ č. | DR |
DIN 3069 | LL | H | Info | m |
| (mm) | D ø (mm) | (mm) | (m) | (kg) | |||

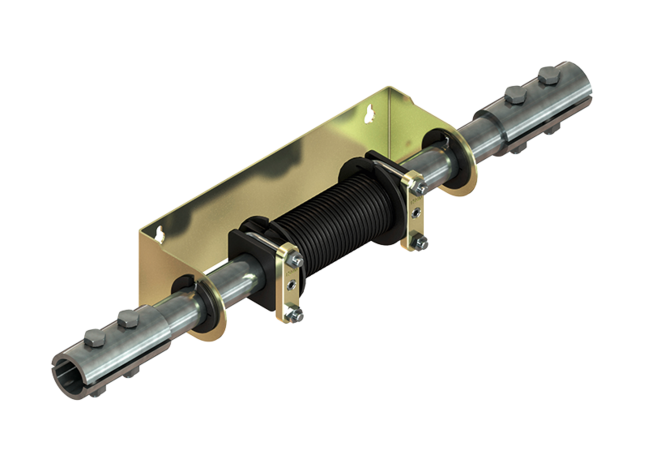

| STR 22.5401 | 81422.5401.10 | 54 | 3 - 4 | 70 | 4,1 | - | 3,2 |

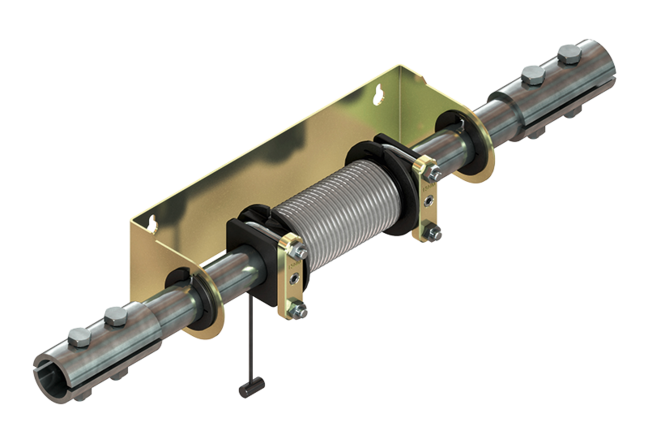

| STR 22.5410 | 81422.5410.40 | 54 | 3 | 70 | 4,1 | S předmontovaným drátěným kabelem | 3,7 |

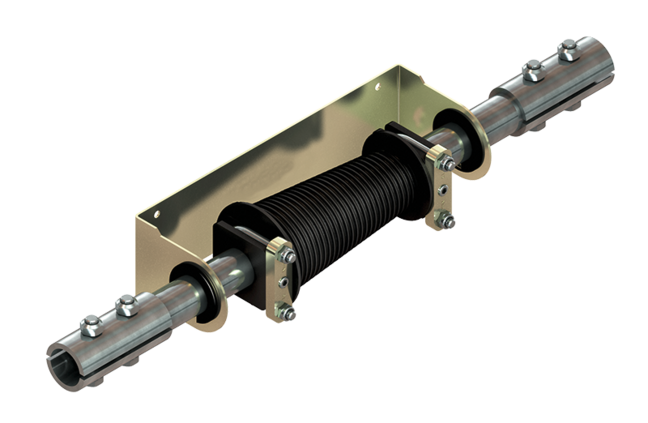

| STR 22.7401 | 81422.7401.15 | 49 - 74 | 3 - 4 | 70 | 3,8 | - | 3,7 |

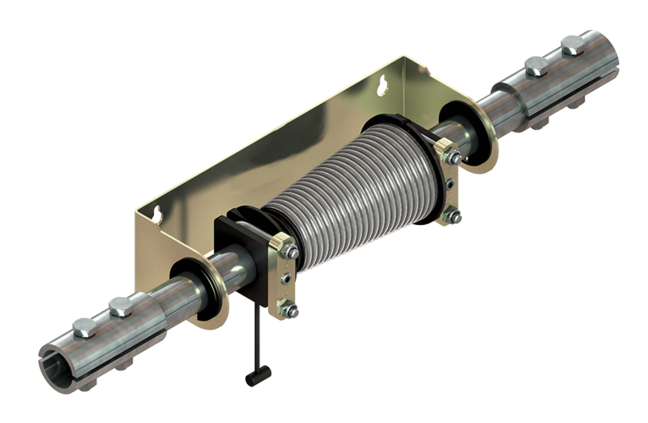

| STR 22.7410 | 81422.7410.40 | 49 - 74 | 3 | 70 | 3,8 | S předmontovaným drátěným kabelem | 4,4 |

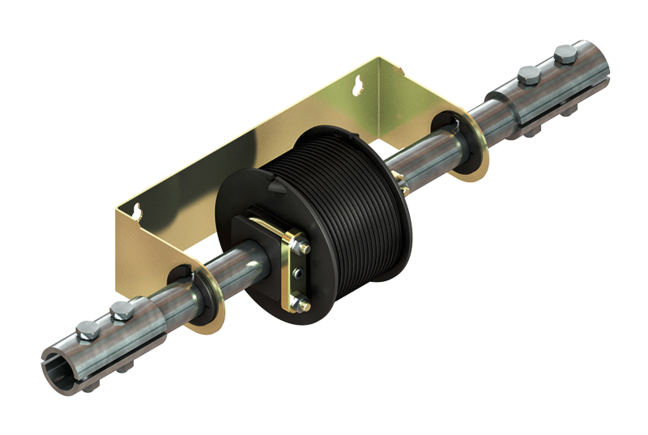

| STR 22.9201 | 81422.9201.09 | 120 | 3 - 4 | 90 | 5,8 | - | 3,4 |

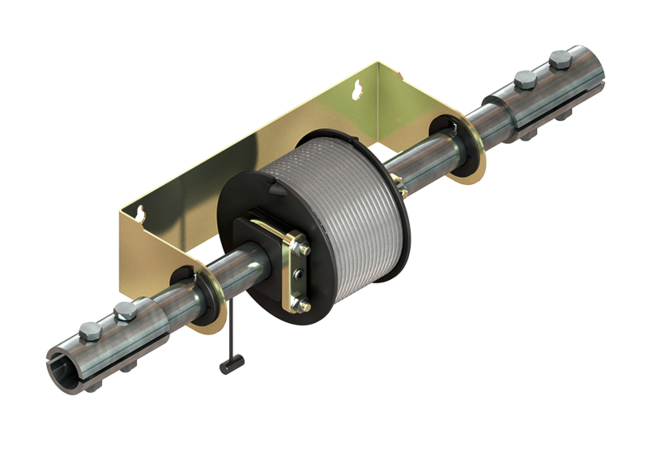

| STR 22.9210 | 81422.9210.60 | 120 | 3 | 90 | 5,8 | S předmontovaným drátěným kabelem | 4,0 |
