KKS 10 | KKS 14

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo








  • Spojka s nastavením úhlu 1° a axiální montáží pro přenos krouticích momentů z pohonů na adaptérové trubky.
  • KKS 10 pro přivaření k trubce, KKS 14 pro šroubovou montáž.
  • Po sejmutí řetězu je možné pohonnou jednotku demontovat.
  • Dvě řady článků řetězu umožňují malou chybu souososti až 1° mezi hnacím a adaptérovým hřídelem.
  • Ocelová spojka, svařitelná, frézovaná, svařovací náboj s otvorem nebo límcem pro přivaření nebo zásuvný náboj s otvory pro šroubovou montáž na trubku adaptéru.
  • Axiální montáž s pojistným kroužkem, kromě hřídele We 68.
  • Lze použít pro otáčky do 30 ot/min.

Řetězová spojka // Nastavení úhlu 1° // KKS 10 | KKS 14


Provedení:

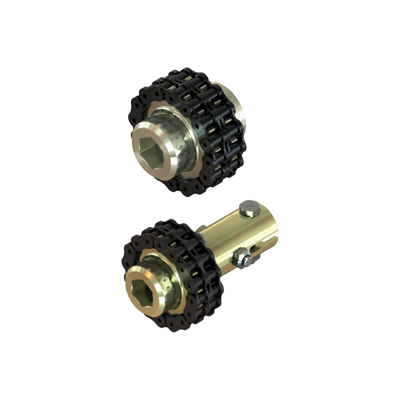

kks10kks14

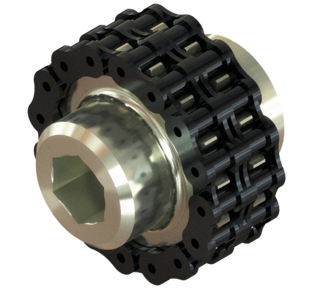

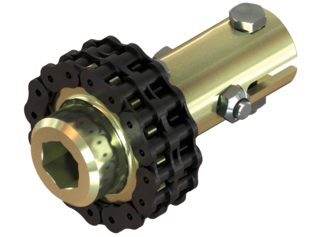

                                                            KKS 10                                                                                                    KKS 14

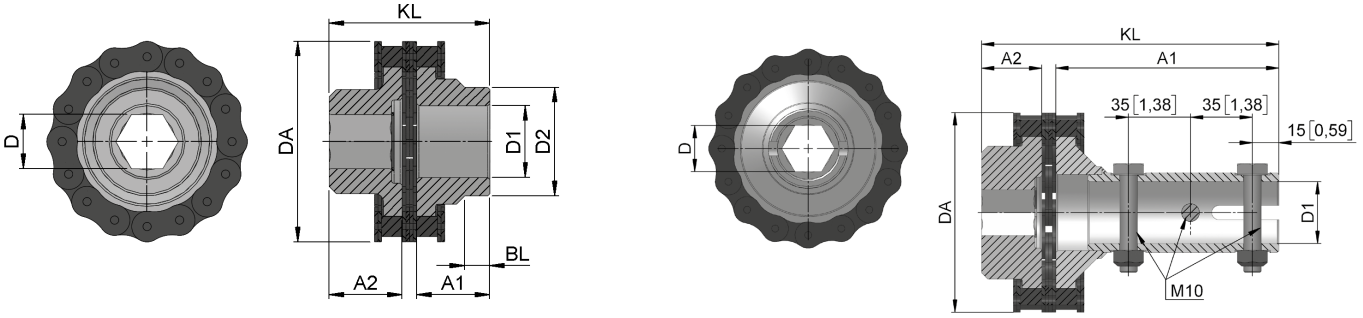

kks10 kks14 nakres


Základní přehled

kks10 kks14

Pozn: "Verze" se vztahuje pouze na kompletní KKS. V případě potřeby lze strany A/B objednat také samostatně s uvedením jejich příslušných objednacích čísel.


Hřídel We 66

Verze Typ č. Typ č.  Typ č.  T max D D1 D2 A1 A2 BL DA KL Trubka ø Řetěz m
strana A strana B (Nm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)   (kg)
KKS 10.6634 20610.6681.34 20610.9181.66 20610.9581.34 600 26 34,5 52,0 35 35 12 96 77 1" ; 2" 5/8" x 16 1,6
KKS 10.6643 20610.6681.43 20610.9181.66 20610.9581.43 600 26 43,0 52,0 35 35 12 96 77 5/4" ; 2" 5/8" x 16 1,5

KKS 14.6634 20614.6681.34 20614.9181.66 20614.9581.34 300 26 34,5 - 91 35 - 96 134 1" 5/8" x 16 1,6
KKS 14.6698 20614.6698.34 20614.9191.66 20614.9591.34 450 26 34,5 - 126 35 - 114 168 1" 3/4" x 16 3,0



Snmek obrazovky 2023 03 03 v10.58.12Používá se pro EWA 10-EWA 16 1200 Nm, LZG 20


Hřídel We 68

Verze Typ č. Typ č.  Typ č.  T max D D1 D2 A1 A2 BL DA KL Trubka ø Řetěz m
strana A strana B (Nm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)   (kg)
KKS 10.6843 20610.6898.43 20610.9191.68 20610.9591.43 750 30 43,0 52,0 26 35 3 114 70 5/4" ; 2" 3/4" x 16 2,5



Snmek obrazovky 2023 03 03 v10.58.12Používá se pro LZG 24


Hřídel We 19

Verze Typ č. Typ č.  Typ č.  T max D D1 D2 A1 A2 BL DA KL Trubka ø Řetěz m
strana A strana B (Nm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)   (kg)
KKS 10.1934 20610.1998.34 20610.9191.19 20610.9591.34 750 45 34,5 41,3 26 50 3 114 85,5 1" ; 1 1/2" 3/4" x 16 2,6
KKS 10.1943 20610.1998.43 20610.9191.19 20610.9591.43 750 45 43,0 52,0 26 50 3 114 85,5 5/4" ; 2" 3/4" x 16 2,6
KKS 10.1961 20610.1998.61 20610.9191.19 20610.9591.61 1 000 45 61,0 75,0 26 50 3 114 85,5 2" ; t = 4,5 3/4" x 16 2,5



Snmek obrazovky 2023 03 03 v10.58.12Používá se pro EWA 16 1200 Nm + 1500 Nm

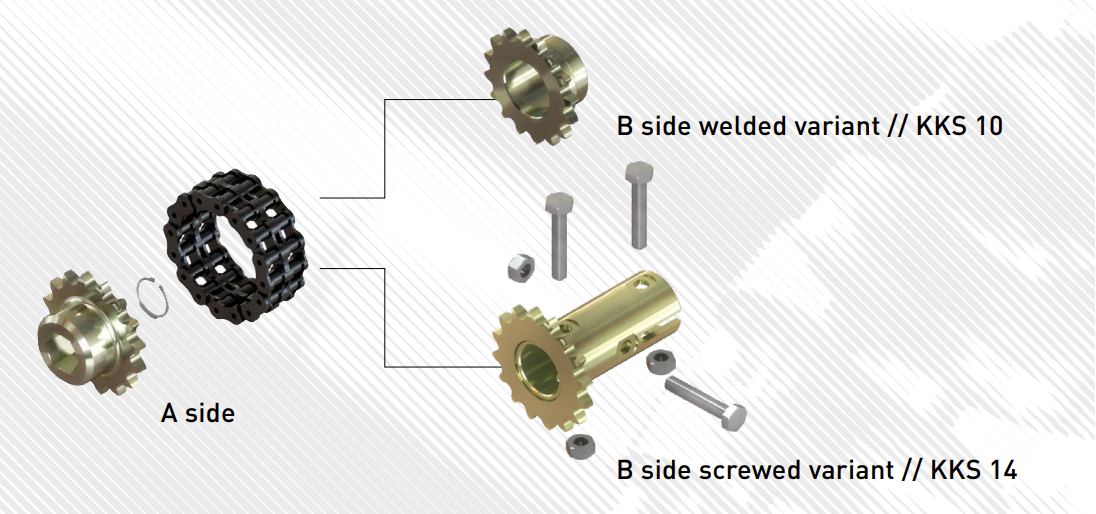

kks10 kks14 obrazek



Pozn: Strana dostupná v komponentech (řetězové kolo, řetěz).


 lock logohandantrieb

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování


Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en





MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN


Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2




















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF


Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c


















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI


Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5




















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB


Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe
