SKS 66 | SKS 68
- Spojka bez úhlového nastavení s jednostrannou axiální montáží pro přenos hnacích momentů mezi převodovkami, např. LZG, SZG.
- SKS 66.50 středicí trubka, vnější průměr (OD), SKS 66.6034 // SKS 66.6036 // SKS 68 středicí trubka vnitřní průměr (ID).
- Spojka se přivaří ke koncům adaptérových trubek na budově a poté se nasune na konec hřídele převodovky.
- Spojka ze svařitelné oceli, neošetřená (tj. nelakovaná), provedení SKS 66.6036, pozinkovaná.

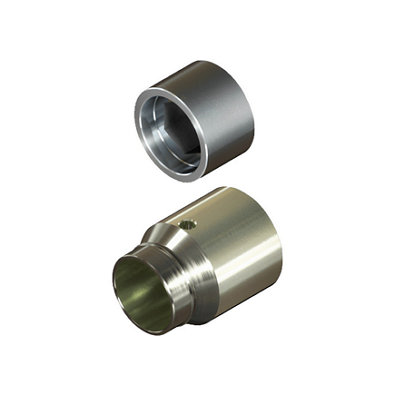

Svařovací spojky SKS 66 | SKS 68
Provedení:

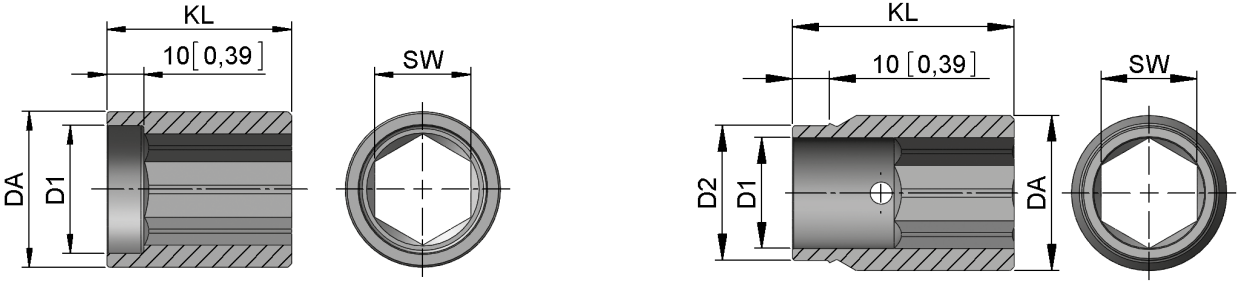

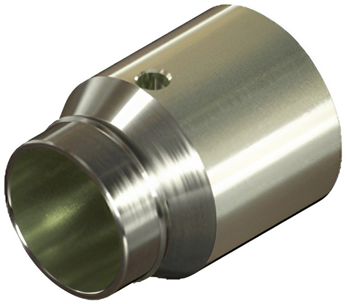

SKS 66.50 SKS 66.6036 // SKS 68
| We 66 | We 68 |
| Verze | Typ č. | Typ č. | T max | SW | D1 | D2 | DA | KL | Trubka ø | m |
| (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| SKS 66.5034 | 20166.4250.34 | - | 300 | 26 | 34,5 | - | 42 | 50 | 1" | 0,3 |
| SKS 66.6036 | 20266.4260.3601 | - | 450 | 26 | 30,0 | 36,5 | 42 | 60 | 5/4" | 0,3 |
| SKS 68.6537 | - | 20268.6065.3771 | 600 | 30 | 34,5 | 36,5 | 42 | 65 | 5/4" | 0,5 |
| SKS 68.6552 | - | 20268.6065.52 | 750 | 30 | 35,0 | 52,0 | 60 | 65 | 2" | 0,9 |
