IR | Heavy Duty Rotary Table

Zpět na: Indexovací stoly | pevný počet poloh

Cylindrická bezvůlová vačka zaručuje vysokou tuhost a přesnost

Pohon asynchronní motor + šneková převodovka + omezovač momentu

11 velikosti → IR201 - 2001

Vhodné pro přenos vysokých zatížení

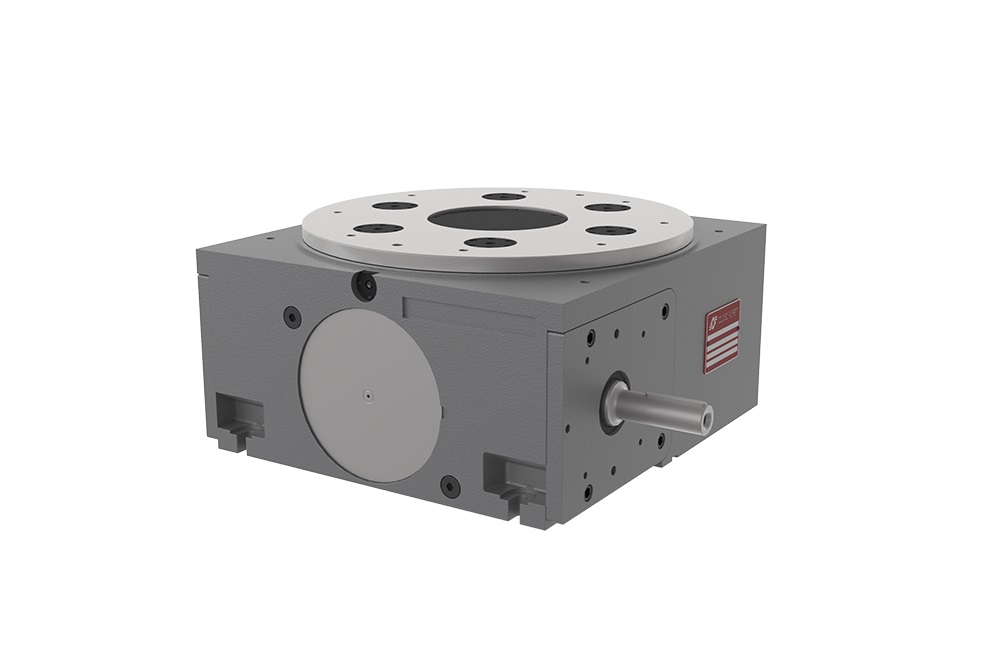

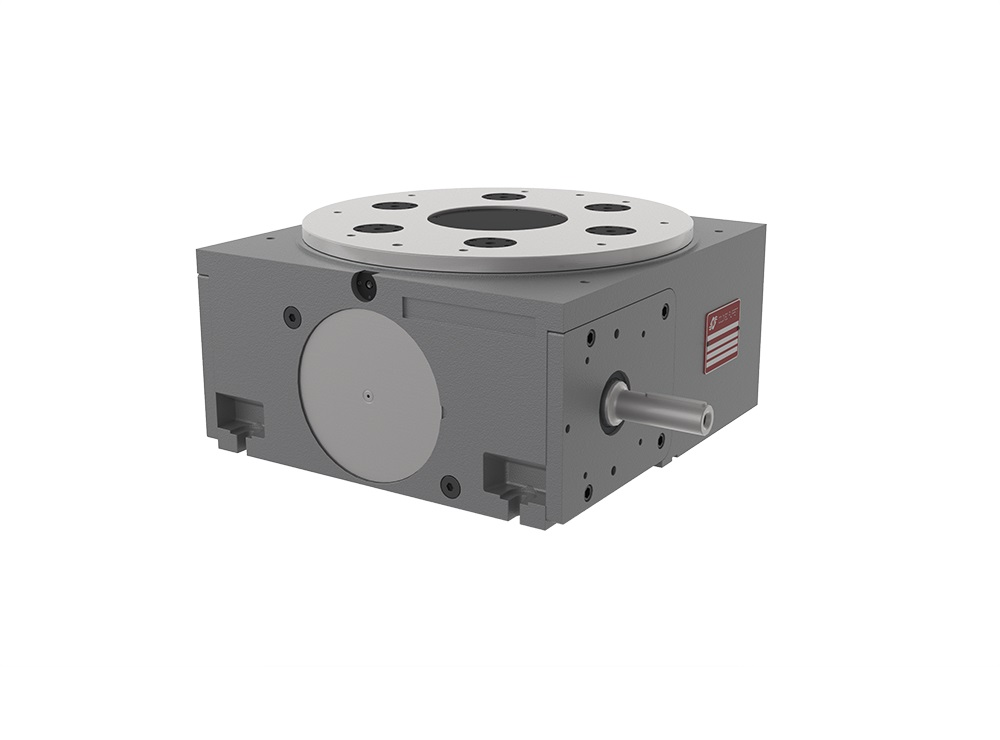

Indexovací stůl IR | Heavy Duty ... indexovací stoly s cylindrickou vačkou

Základní popis produktu:

Indexovací rotační stoly řady "IR" jsou přesné mechanické jednotky, které převádějí rovnoměrný rotační pohyb vstupní hřídele na jednosměrný krokový pohyb výstupní desky.

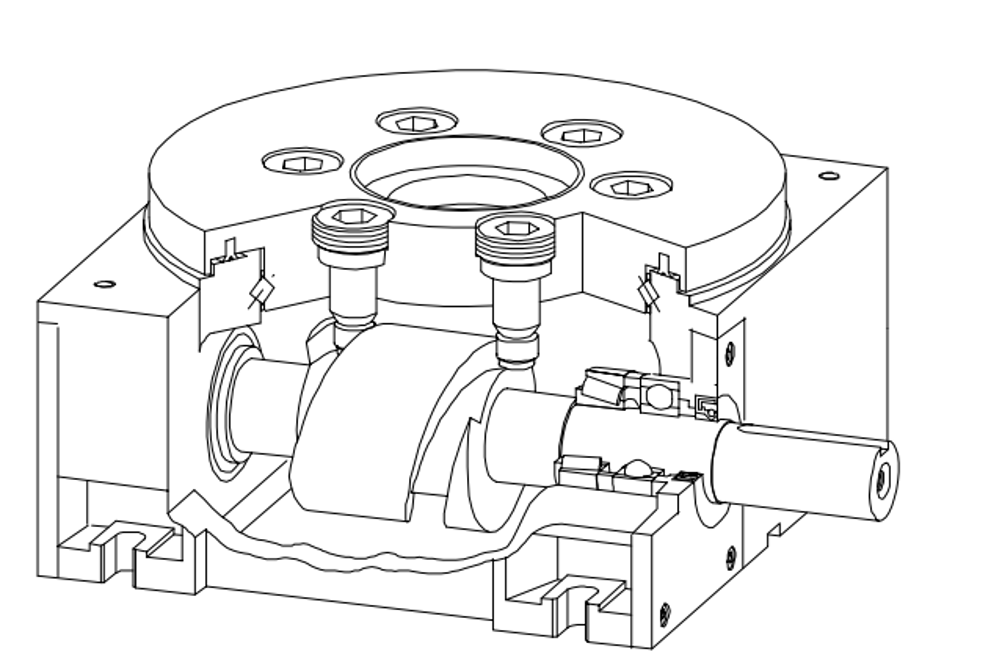

Tento pohyb je realizován prostřednictvím cylindrické vačky, což zajišťuje plynulý, přesný a opakovatelný pohyb. Tyto stoly jsou vhodné pro přenost vysokých momentů setrvačnosti při středních rychlostech rotace.

Stoly IR se dělí dle velikosti na:

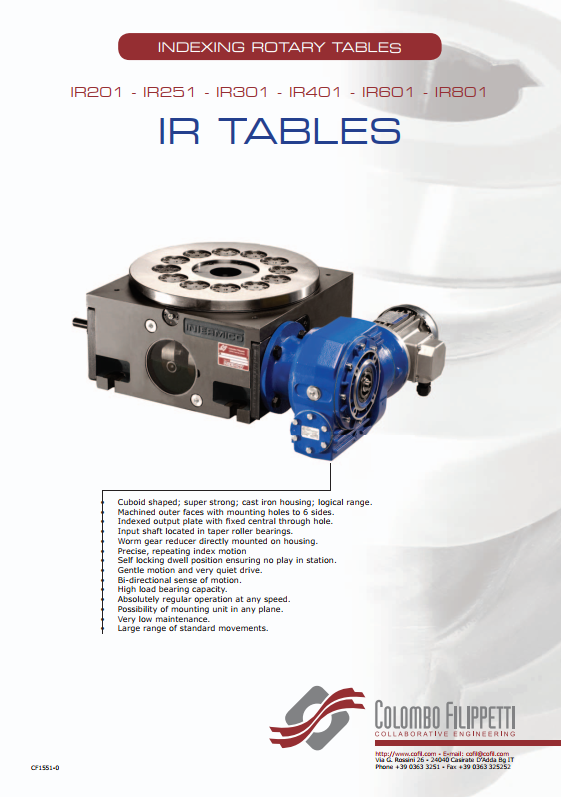

IR201 / IR251 / IR301 / IR401 / IR601 / IR801 ... pro malé a střední zatížení (moment setrvačnosti)

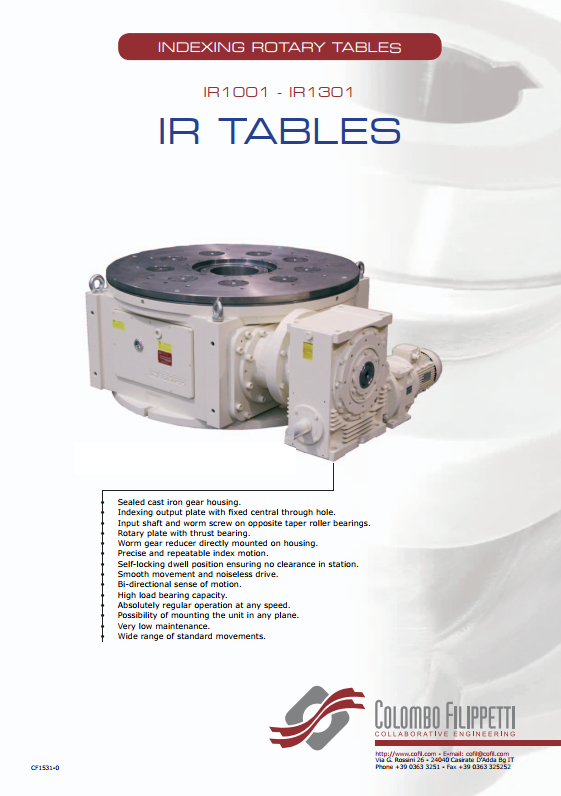

IR1001 / IR1301 ... pro velké zatížení (moment setrvačnosti)

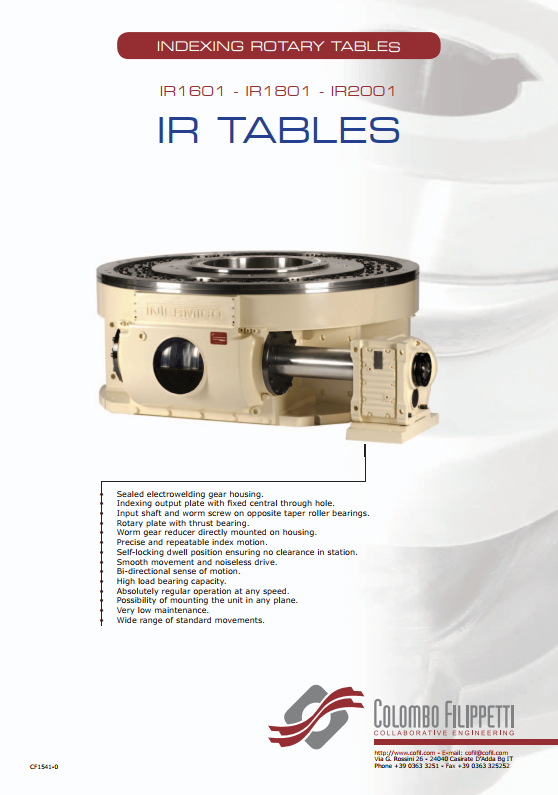

IR1601 / IR1801 / IR2001 ... pro extrémní zatížení (moment setrvačnosti)

irs

Oblast použití:

Stůl IR nachází uplatnění v širokém spektru průmyslových odvětví – od automobilového a lékařského průmyslu až po balení a plnění.

Je navržen pro práci v různých provozních podmínkách zejména se středně vysokým až vysokým zatížením.

Optimalizovaný profil vačky zajišťuje plynulý a přesný pohyb, zatímco velký centrální otvor (dutá hřídel) na výstupním disku umožňuje snadný průchod přívodů nezbytných pro provoz systému.

Režimy cyklu:

1) Cyklus na vyžádání - Tento režim je určen pro aplikace, kde doba klidu (dwell period) je výrazně delší než samotná doba indexování.

Princip činnosti: Klidová fáze je řízena vačkou, která je přímo namontována na vstupní hřídeli stolu. Vačka ovládá snímač, který předává signál PLC pro zastavení motoru nebo pro odpojení spojky-brzdy během mechanické klidové fáze vačky. Po dokončení montáže, výrobní operace nebo kontroly PLC znovu spustí motor a otočí výstupní desku do další stanice. PLC následně čeká na dosažení mechanické klidové fáze vačky, aby opět zastavilo motor a proces zopakovalo. Vhodné pro aplikace s dlouhou čekací dobou mezi jednotlivými pohyby.

2) Nepřetržitá rotace - Tento režim se využívá v rychlých aplikacích s vysokým výrobním taktem, kde je celý pracovní cyklus prováděn během jedné otáčky vstupní hřídele.

Princip činnosti: Každá jednotlivá operace je synchronizována s konkrétní částí rotace hlavní hřídele.Tento režim je ideální pro vysokorychlostní výrobní procesy, kde je nutná plynulá a přesná synchronizace pracovních operací s rotací stroje. Vhodné pro aplikace s kontinuálním výrobním tokem a vysokými požadavky na rychlost a přesnost.
