SRI | Servo Roller Indexer

Zpět na: Indexovací stoly | flexibilní počet poloh

Globokónická bezvůlová vačka s konstatním stoupáním zaručuje vysokou tuhost a přesnost

Pohon servomotor → flexibilní řízení a počet poloh

3 velikosti → SRI 80 / SRI 105 / SRI 130 ... 2 převodové poměry → 1:5 / 1:10

Pravidelný pohyb po celém pracovním cyklu, vysoká účinnost, dlouhá životnost

Přímé napojení servomotoru přes dutou hřídel stolu a dostupného adapteru

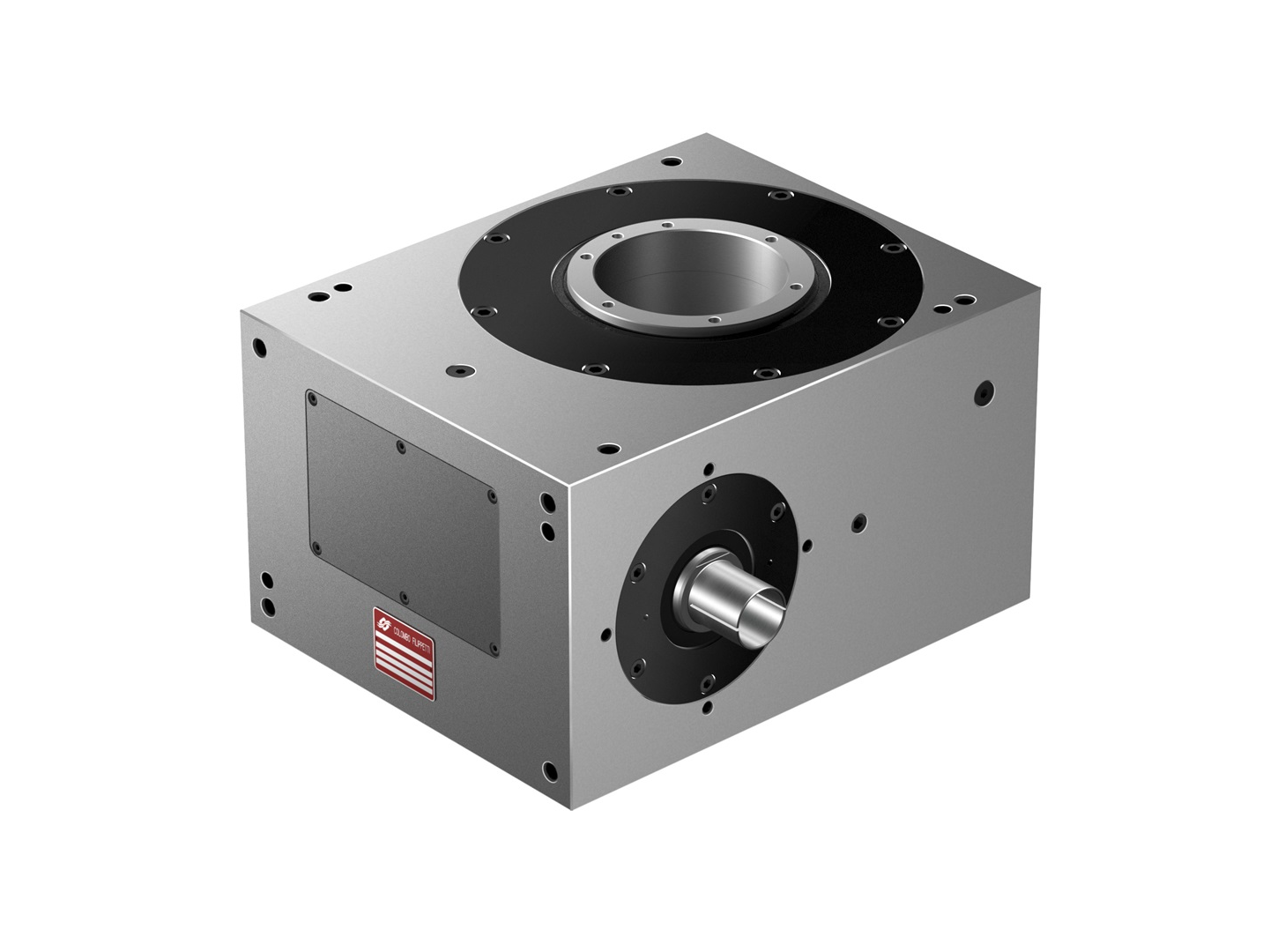

Indexovací stůl SRI | Servo Roller Indexer ... indexovací stoly s globokónickou vačkou

Základní popis produktu:

SERVOMOTOREM POHÁNĚNÝ INDEXER je rotační válečkový polohovací systém s globokónickou vačkou s konstantní rychlostí, nulovou vůlí a vysokou mechanickou tuhostí.

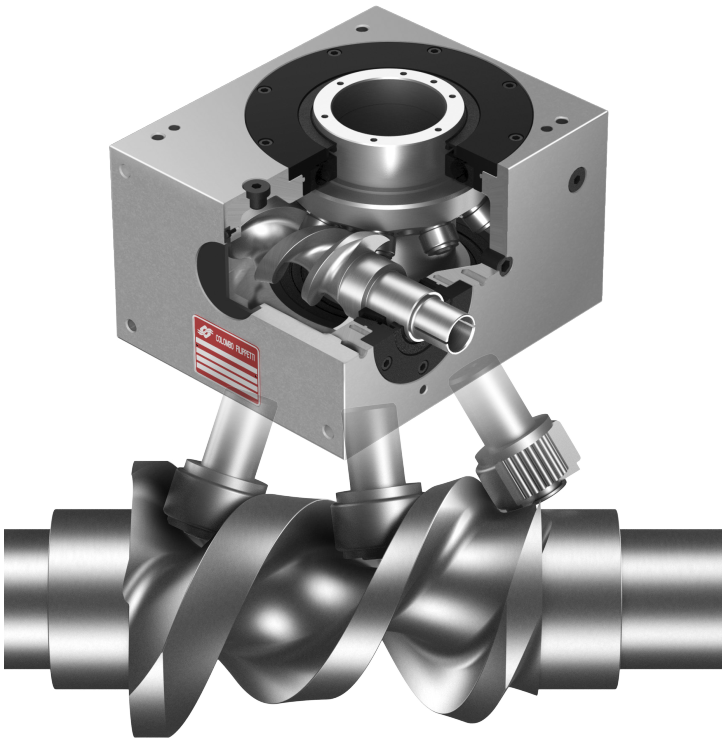

Globokónická vačka pohybuje výstupním diskem, na kterém jsou instalováni jezdci s předpětím, což zajišťuje úplnou absenci vůle v jakékoli poloze vačky.

Tento typ stolu je ideální pro aplikace, které vyžadují vysoké rychlosti výstupního disku se středně vysokým zatížením.

Obecně platí, že správná funkce mechanického systému závisí na řízení klíčových faktorů, jako jsou vůle a pružnost systému, při současném dodržení přiděleného pohybu.

Otočný stůl SRI s ortogonálními osami byl navržen a vyroben tak, aby umožnil dosažení těchto cílů. Tyto vlastnosti se výrazně projevují v lepší ovladatelnosti systému a vysoké přesnosti polohování.

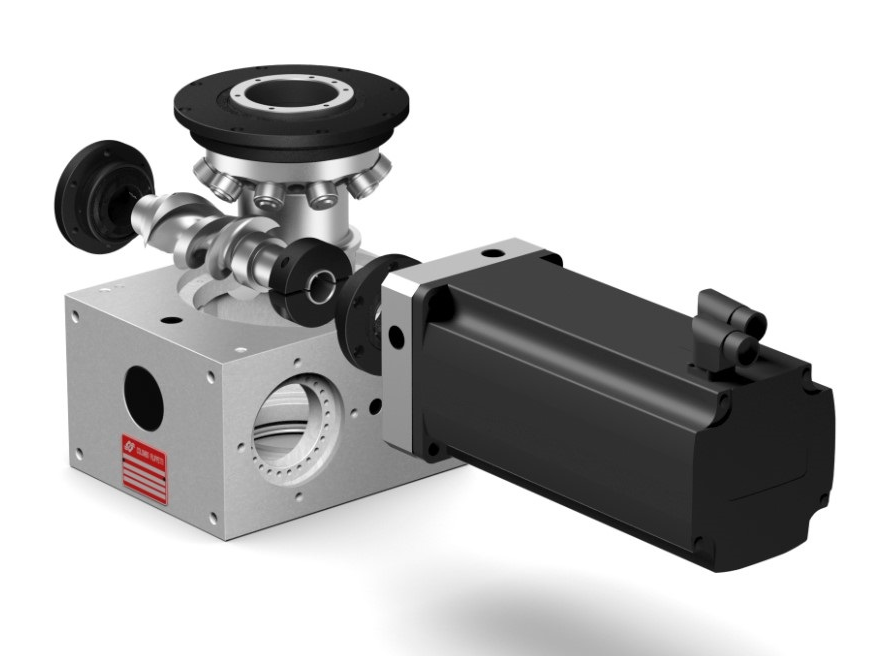

Servomotor, který je namontován na vstupní hřídeli vačky a upevněn přímo na boční straně skříně, umožňuje volné programování pohybu stolu. Poskytuje úplnou kontrolu nad jeho pohybem, rychlostí a zrychlením výstupního disku, stejně jako nad všemi dynamickými a kinematickými parametry dostupnými prostřednictvím zvoleného pohonu.

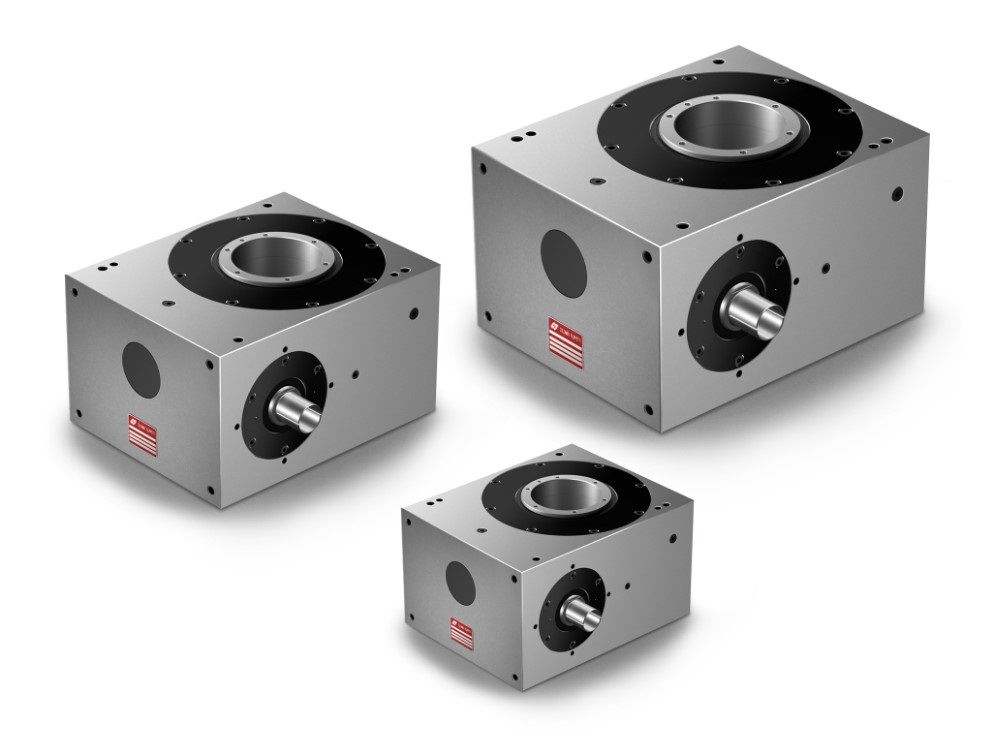

Stoly jsou dostupné ve třech velikostech: SRI80, SRI105, SRI130

Oblast použití:

Stůl SRI nachází uplatnění v širokém spektru průmyslových odvětví – od automobilového a lékařského průmyslu až po balení a plnění.

Je navržen pro práci v různých provozních podmínkách, od extrémně nízkých rychlostí až po vysoké rychlosti se středně vysokým zatížením.

Optimalizovaný profil vačky zajišťuje plynulý a přesný pohyb, zatímco velký centrální otvor (dutá hřídel) na výstupním disku umožňuje snadný průchod přívodů nezbytných pro provoz systému.
