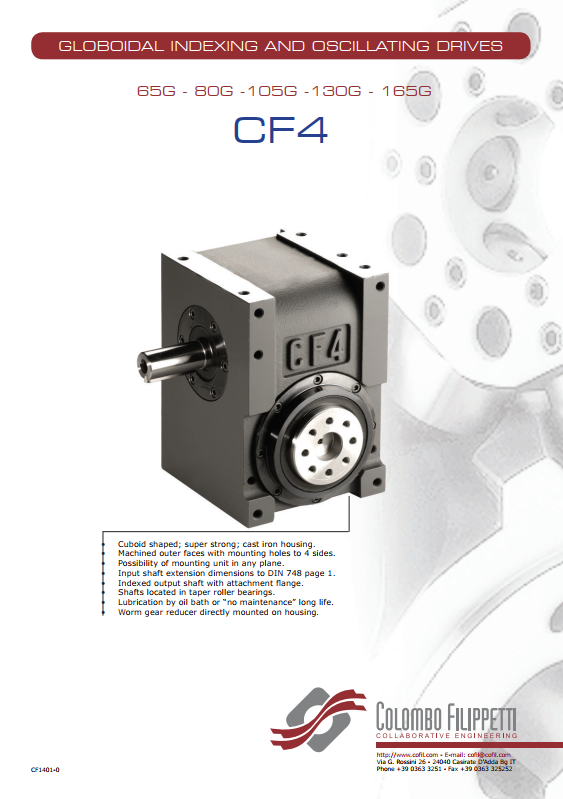

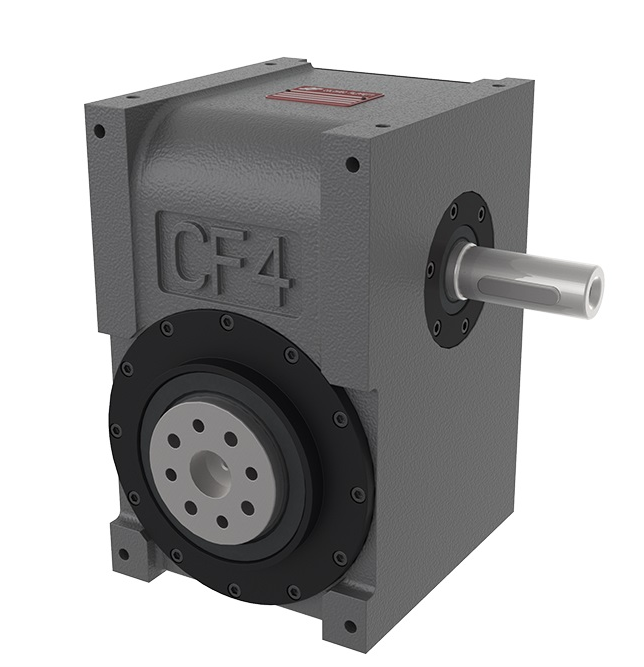

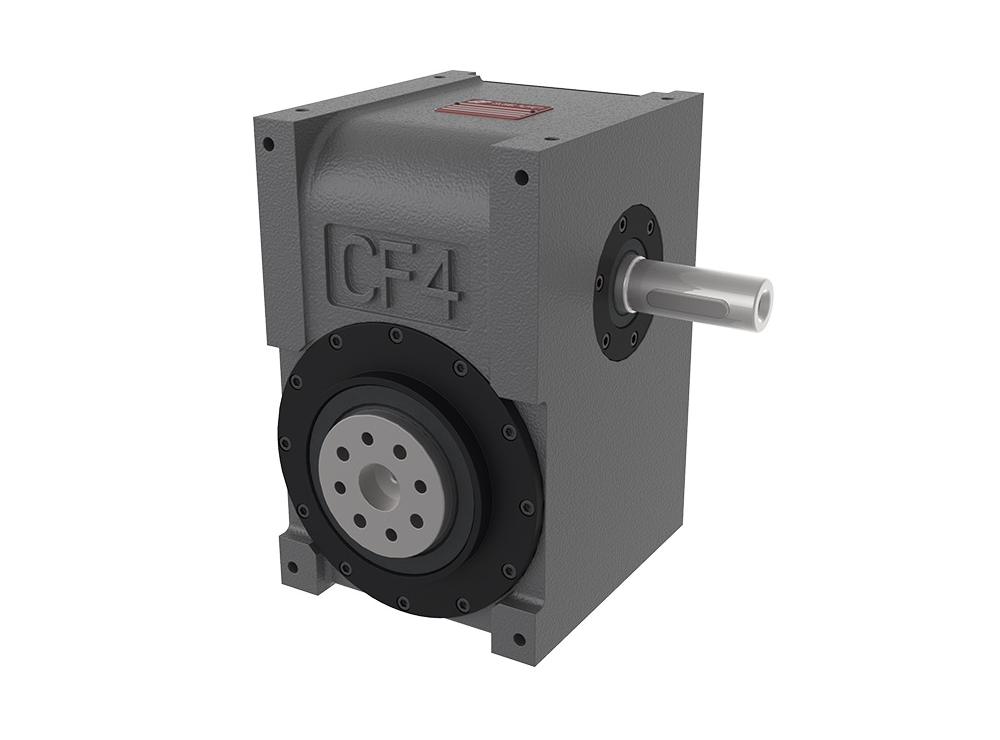

CF4 | Indexer with orthogonal axes

Zpět na: Ortogonální indexovací jednotky

Pohyb realizován pomocí globoidní vačky

9 velikosti → 50 / 65 / 80 / 105 / 130 / 165 / 200 / 250 / 315

Standardní počet stanic → 2 - 24

Indexovací perioda vačky až 330°

Indexovací jednotky CF4 | Přesnost a spolehlivost pro průmyslovou automatizaci

Společnost COFIL představuje řadu indexačních jednotek CF4, které poskytují vysokou přesnost, plynulý chod a robustní konstrukci pro široké spektrum průmyslových aplikací. Tyto jednotky jsou navrženy tak, aby splňovaly požadavky moderních automatizačních procesů a zajišťovaly spolehlivý přenos pohybu s optimalizovaným výkonem.

Technologie globoidní vačky - Indexační pohony CF4 využívají pokročilou technologii globoidní vačky, která přeměňuje rovnoměrný rotační vstupní pohyb na přesný indexační výstupní pohyb. Díky této konstrukci zajišťují plynulé zrychlení a zpomalení, čímž eliminují vibrace a zvyšují provozní spolehlivost.

Technické parametry CF4

Rozsah točivého momentu: 30Nm až 13.000Nm
Počet indexovacích poloh: 2 až 24
Maximální rychlost indexace: až 800 cyklů/min
Dostupné varianty osové vzdálenosti: 50 mm až 315 mm
Materiály: Speciálně tvrzená ocel pro maximální odolnost a životnost

Oblast použití:

Montážní a balicí linky / Robotizované výrobní systémy / Manipulační technika / Stroje pro automatizaci / Farmaceutický a potravinářský průmysl

Díky inovativnímu designu a špičkovému technickému zpracování jsou indexační jednotky CF4 od COFIL ideálním řešením pro automatizaci a přesné polohování v průmyslových aplikacích.
