AS...0200

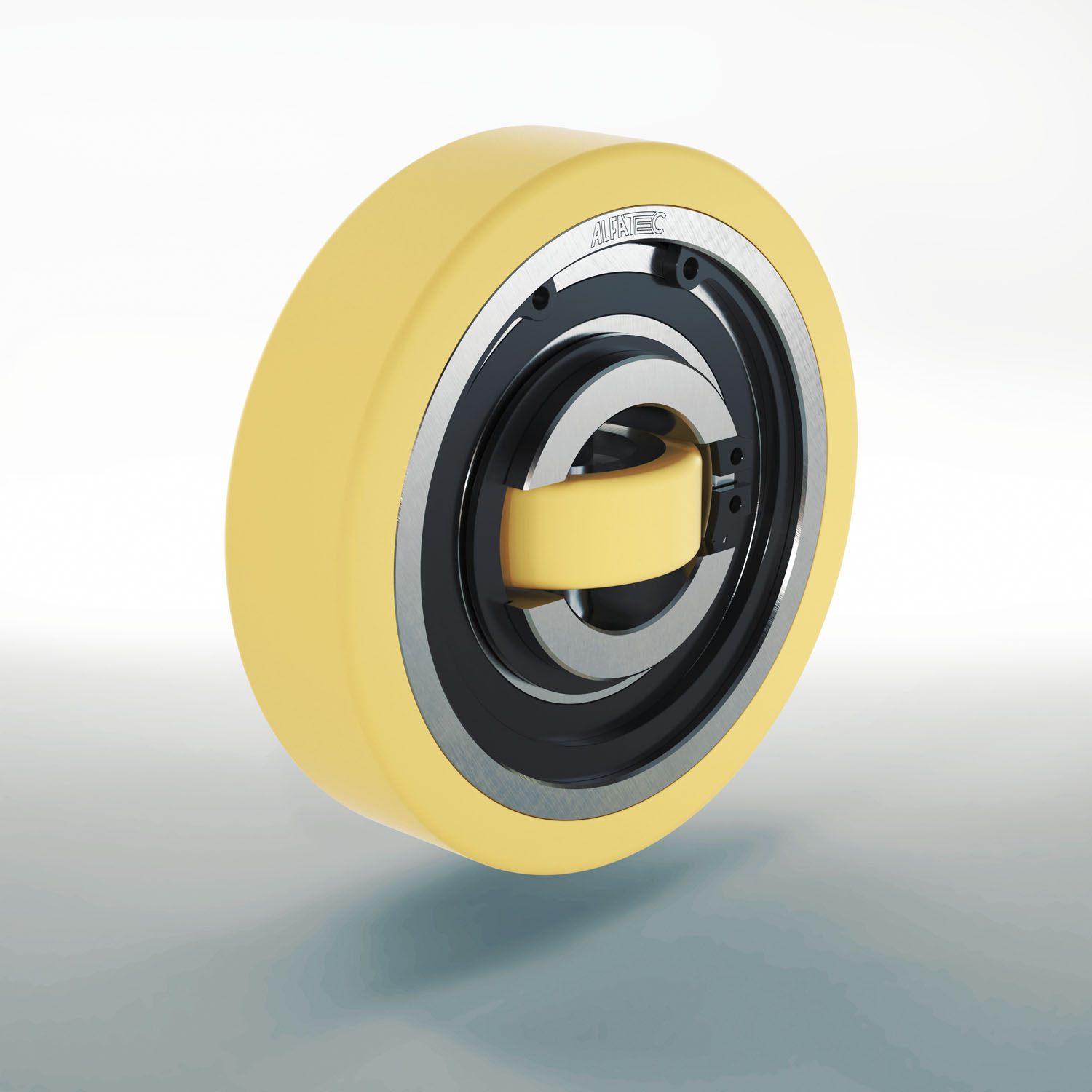

Kladka série ALFA-SPEED ASxxx.0200
- Typ: 0200 / axiálně pevná - nenastavitelná
- 2 velikosti
- Běhoun kladky s povlakem Vulkollan® / 92 Sh-A
- Radiální nosnost: od 1,90 kN - 4,50 kN
- Axiální nosnost: od 0,60 kN - 1,20 kN
- Dostupné průměry: 101,20 mm / 125,00 mm
- Vhodné pro U-profil / typ UPxxx.0730
- Dostupné příslušenství: montážní desky typ BQ / BR
- Rychlost až 5 m/s
- Nízký valivý odpor
- Hladký pohyb a tichý pohyb
- Vysoká zátěžná kapacita
- Teplotní odolnost -30°C ~ +80°C
Příklad objednání:
AS 100.0200 (pouze kladka)
AS 100.0200/BQ1000 (kladka se čtvercovou deskou)
AS 100.0200/BR1100 (kladka s obdélníkovou deskou)
Základní popis:
Kladka série ALFA-SPEED ASxxx.0200 je verze s radiálním a axiálním vedením, která je vhodná zejména pro dynamické aplikace. Materiál běhounu Vulkollan díky svým vlastnostem zaručuje hladký pohyb a tichý chod i v náročných podmínkách použití. Je axiálně pevná - nenastavitelná. Pro každý rozměr kladky Alfa-Speed je určen odpovídající U-profil (UPxxx.0730). Kladky jsou k dispozici v provedení s přírubou, která může být čtvercová nebo obdélníková. V závislosti na zatížení je tato kladka k dispozici v různých velikostech.

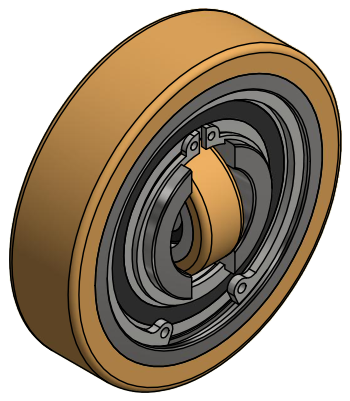

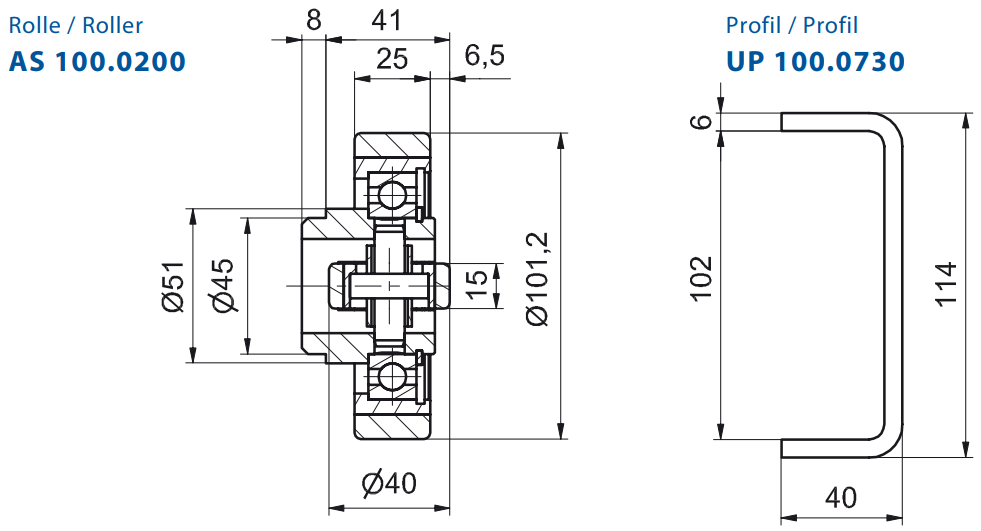

Kladka ALFA-SPEED AS 100.0200 ... FR = 1,90kN / FA = 0,60kN / Ø = 101,2mm
Profil ALFA-SPEED UP 100.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

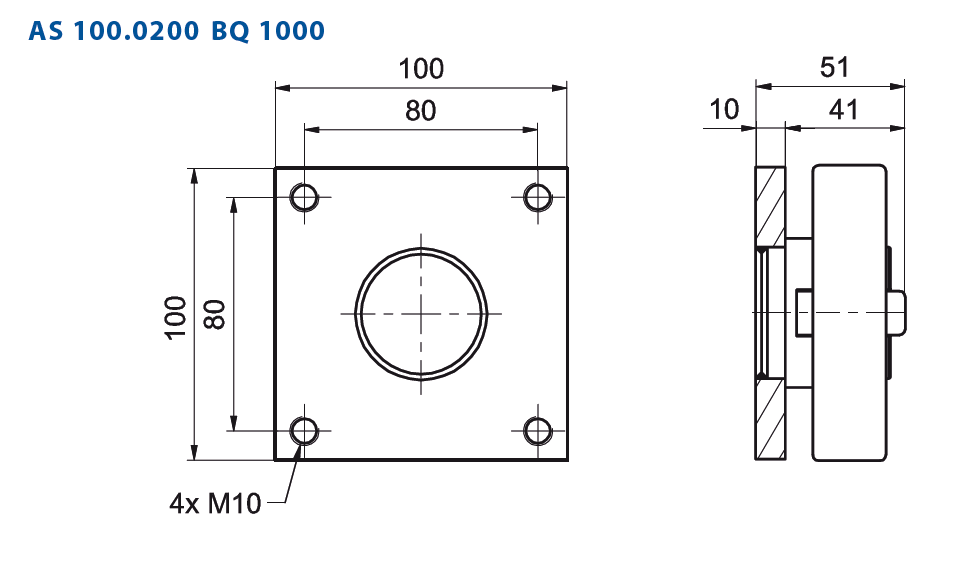

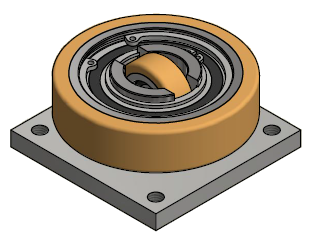

Kladka se čtvercovou přírubou ALFA-SPEED AS 100.0200/BQ1000 ... FR = 1,90kN / FA = 0,60kN / Ø = 101,2mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

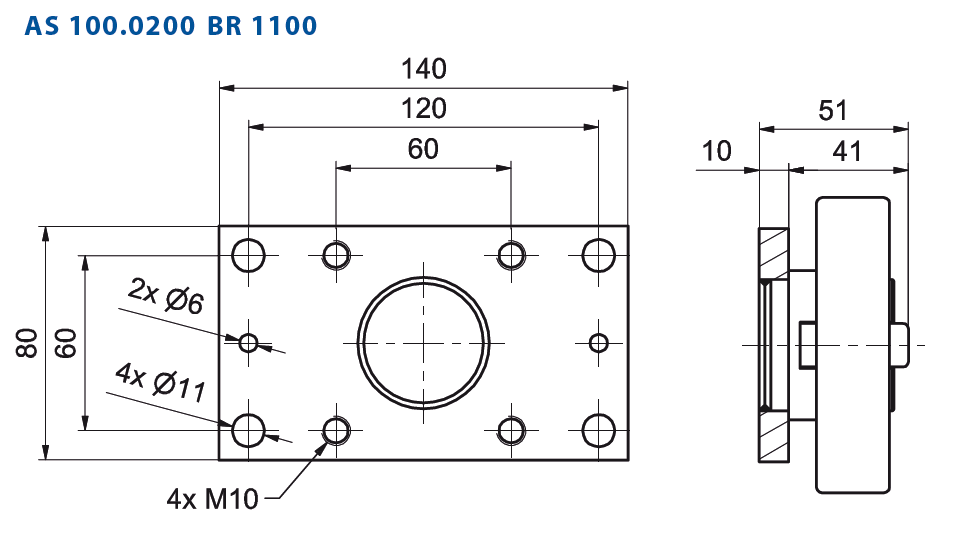

Kladka s obdélníkovou přírubou ALFA-SPEED AS 100.0200/BR1100 ... FR = 1,90kN / FA = 0,60kN / Ø = 101,2mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

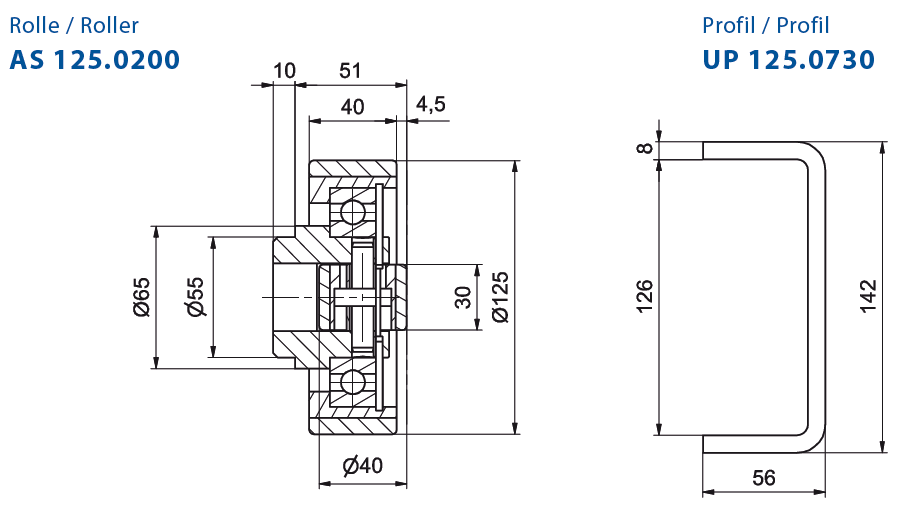

Kladka ALFA-SPEED AS 125.0200 ... FR = 4,50kN / FA = 1,20kN / Ø = 125,0mm
Profil ALFA-SPEED UP 125.0730
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem

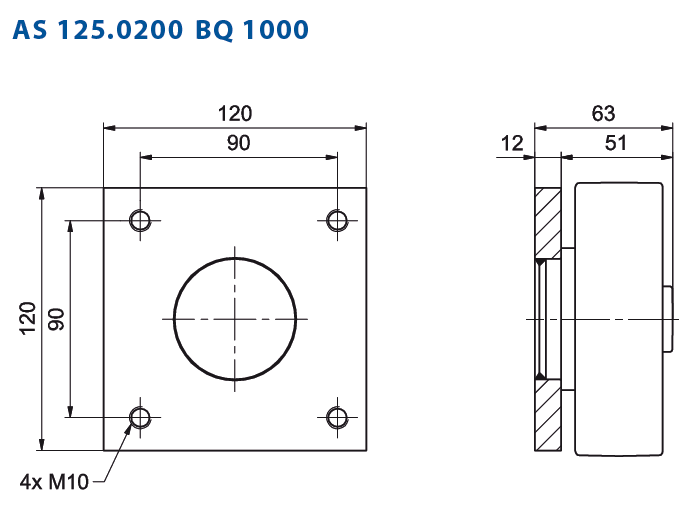

Kladka se čtvercovou přírubou ALFA-SPEED AS 125.0200/BQ1000 ... FR = 4,50kN / FA = 1,20kN / Ø = 125,0mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
Kladka s obdélníkovou přírubou ALFA-SPEED AS 100.0200/BR1100 ... / FR = 4,50kN / FA = 1,20kN / Ø = 125,0mm
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
KATALOGOVÝ LIST SÉRIE ALFA-SPEED / VULKOLLAN
