KOMBINOVANÉ KLADKY SÉRIE TIGER

alfatec logo"Tiger Power" pro vysoké nosnosti - od 50 do 10,000 kilogramů






Kombinované kladky "TIGER" série jsou vhodné pro přenos velmi vysokých zatížení. Vyznačuje se dlouhou provozní životností. Je ideální pro vysoké nosnosti od 50 do 10 000 kilogramů a může být domazáváno pro prodloužení životnosti. Kombinované kladky série "TIGER" mohou být dodány v následujících konfiguracích: ax.pevná, ax.nastavitelná, bez vůle, s kluzným axiální kroužkem atd. Další možností jsou kladky pro vysoké teploty. Tiger kladky nabízí různé vlastnosti. Ke každé velikosti je v nabídce odpovídající velikost profilu a příslušenství. Pro nosnosti 50 - 10 000 kilogramů, o rozměrech Ø 52,5 mm - 180 mm, nabízí ložisko "TIGER" s více než 1040 variantami dokonalé řešení individuálních požadavků. V závislosti na požadavcích nabízí Alfatec různé modely ložisek Tiger s vodicími profily a montážními prvky.


  • TR...0200
    Provedení: ax.pevná - nenastavitelná Velikost: TR050.0200 - TR180.0200 Radiální nosnost: 5,30 kN - 76,00 kN Axiální nosnost: 2,00 kN - 23,00 kN

    alf-logo Kombinovaná kladka série TRxxx.0200 - Typ: 0200 / axiálně pevná - nenastavitelná - 9 velikostí - Radiální nosnost: od 5,3 kN - 76 kN - Axiální nosnost: od 2 kN - 23 kN - Dostupné průměry: od 52,5 mm - 180 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0200 (pouze kombinovaná kladka) TR 060.0200/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0200/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

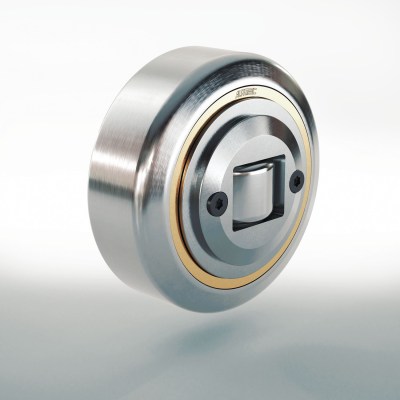

  • TR...0300
    Provedení: ax.stavitelná podložkou Velikost: TR060.0300 - TR150.0300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TRxxx.0300 - Typ: 0300 / axiálně stavitelná- podložkou - 9 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0300 (pouze kombinovaná kladka) TR 060.0300/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0300/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

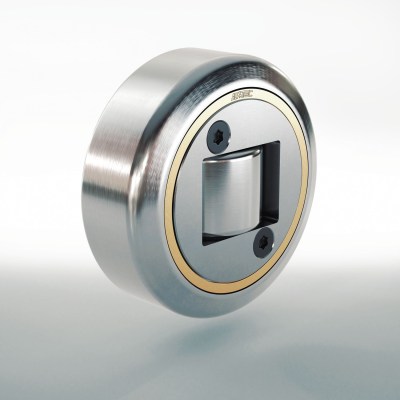

  • TR...0350
    Provedení: ax.stavitelná - excentr Velikost: TR060.0350 - TR150.0350 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.0350 - Typ: 0350 / axiálně stavitelná - excentr - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0350 (pouze kombinovaná kladka) TR 060.0350/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0350/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

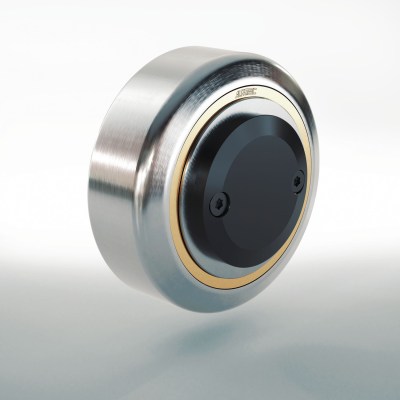

  • TR...0360
    Provedení: ax.stavitelná - oilamid Velikost: TR060.0360 - TR150.0360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.0360 - Typ: 0360 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem) - 8 velikostí - Radiální nosnost: od 5,30 kN - 51,94 kN - Axiální nosnost: od 2,00 kN - 17,40 kN - Dostupné průměry: od 52,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0360 (pouze kombinovaná kladka) TR 060.0360/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0360/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

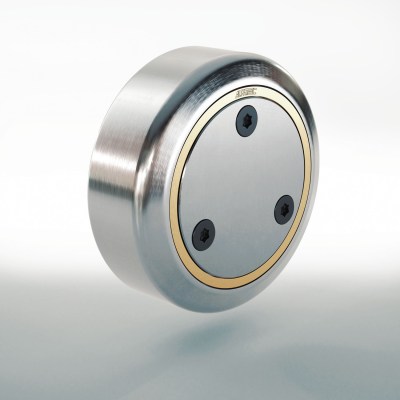

  • TR...0400
    Provedení: pouze radiální typ bez ax. Velikost: TR060.0400 - TR180.0400 Radiální nosnost: 8,87 kN - 76,00 kN Únosnost pouze v radiálním směru

    alf-logo Kombinovaná kladka série TR---.0400 - Typ: 0400 / pouze radiální typ bez axiálního ložiska - 8 velikostí - Radiální nosnost: od 8,87 kN - 76,00 kN - Dostupné průměry: od 62,5 mm - 180 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0400 (pouze kombinovaná kladka) TR 060.0400/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0400/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

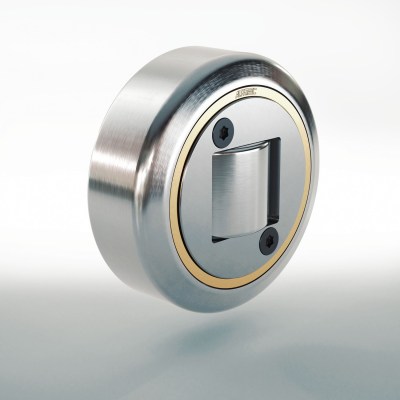

  • HTR...0200
    Provedení: ax.pevná - nenastavitelná Velikost: HTR060.0200 - HTR150.0200 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

    alf-logo Kombinovaná kladka série HTRxxx.0200 - Typ: 0200 / axiálně pevná - nenastavitelná - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita - Provozní teplota až 250 °C Příklad objednání: HTR 060.0200 (pouze kombinovaná kladka) HTR 060.0200/BQ1000 (kombinovaná kladka se čtvercovou deskou) HTR 060.0200/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

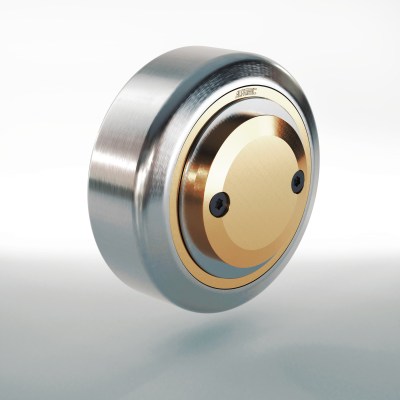

  • HTR...0360
    Provedení: ax.stavitelná - mosaz Velikost: HTR060.0360 - HTR150.0360 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

    alf-logo Kombinovaná kladka série HTRxxx.0360 - Typ: 0360 / axiálně stavitelná - mosazný kluzný díl - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita - Provozní teplota až 250 °C Příklad objednání: HTR 060.0360 (pouze kombinovaná kladka) HTR 060.0360/BQ1000 (kombinovaná kladka se čtvercovou deskou) HTR 060.0360/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

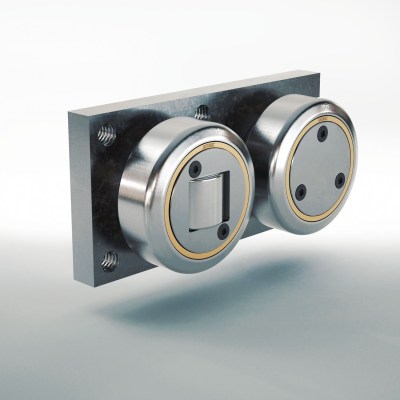

  • FE...5200
    Vodící jednotka s radiálním excentrem Velikost: FE060.5200 - FE150.5200 Excentrické uložení k dosažení minimální vůle

    alf-logo Vodící jednotka série FExxx.5200 - Typ: 5200 - Složena z nosné kladky a excentrické kladky - Možnost nastavení radiální vůle mezi kladkou a profilem - 7 velikostí - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: FE 060.5200

    ... Learn More

  • TR...0380
    Provedení: ax.stavitelná - oilamid Velikost: TR070.0380 - TR080.0360 Radiální nosnost: 8,87 kN - 12,87 kN Axiální nosnost: 2,95 kN - 5,00 kN

    alf-logo Kombinovaná kladka série TR---.0380 - Typ: 0380 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem) - 2 velikosti - Radiální nosnost: od 8,87 kN - 12,87 kN - Axiální nosnost: od 2,95 kN - 5,00 kN - Dostupné průměry: od 70,1 mm - 77,1 mm - Vhodné pro U-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 070.0380 (pouze kombinovaná kladka) TR 070.0380/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 070.0380/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

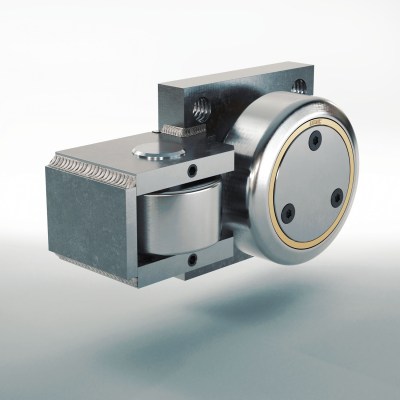

  • STR...6200
    Jednotka s robustním ax.ložiskem Velikost: STR060.6200 - STR150.6200 Axiální únosnost vyšší až o 40% v porovnání se standardním provedením

    alf-logo Vodící jednotka série STRxxx.6200 - Typ: 6200 - Složena z nosné radiální kladky a robustní axiální kladky - 7 velikostí - Axiální únosnost vyšší až o 40% oproti standardní kladce s axiáním jehlovým ložiskem - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: STR 060.6200

    ... Learn More

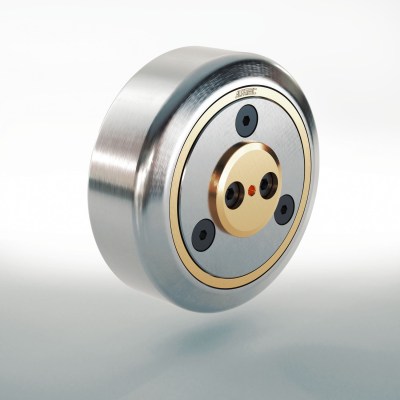

  • TR...0368
    Provedení: nestavitelná - mosaz Velikost: TR060.0368 - TR150.0368 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 7,40 kN - 31,20 kN

    alf-logo Kombinovaná kladka série TR---.0368 - Typ: 0368 / nestavitelná - mosazný kluzák (polyamid plněný olejem) - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost - statická: od 7,40 kN - 31,20 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dostupné příslušenství: montážní desky typ BQ / BR / BW - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.0368 (pouze kombinovaná kladka) TR 060.0368/BQ1000 (kombinovaná kladka se čtvercovou deskou) TR 060.0368/BR1100 (kombinovaná kladka s obdélníkovou deskou)

    ... Learn More

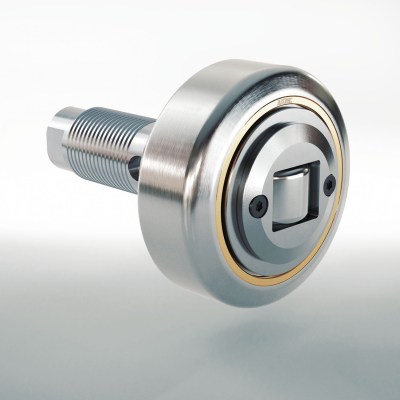

  • TR...1300
    Provedení: ax.stavitelná podložkou Velikost: TR060.1300 - TR150.1300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.1300 - Typ: 1300 / axiálně stavitelná podložkou - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.1300 (pouze kombinovaná kladka)

    ... Learn More

  • TR...1360
    Provedení: ax.stavitelná - oilamid Velikost: TR050.1360 - TR150.1360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.1360 - Typ: 1360 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem) - 8 velikostí - Radiální nosnost: od 5,30 kN - 51,94 kN - Axiální nosnost: od 2,00 kN - 17,40 kN - Dostupné průměry: od 52,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.1360 (pouze kombinovaná kladka)

    ... Learn More

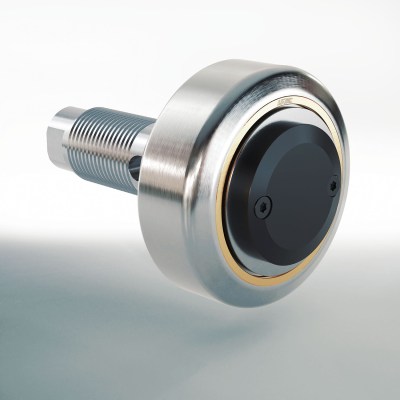

  • TR...1360E
    Provedení: ax.stavitelná - oilamid Velikost: TR050.1360E - TR150.1360E Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.1360E - Typ: 1360E / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem) - Možnost nastavení radiální vůle pomocí excentrického kroužku na hřídeli - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 52,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.1360E (pouze kombinovaná kladka)

    ... Learn More

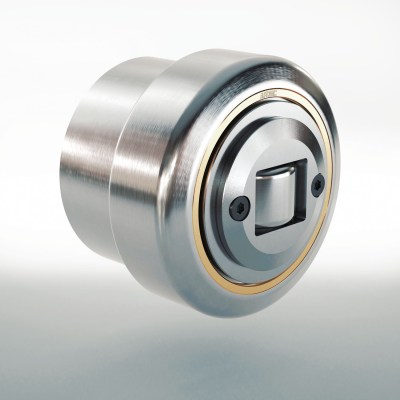

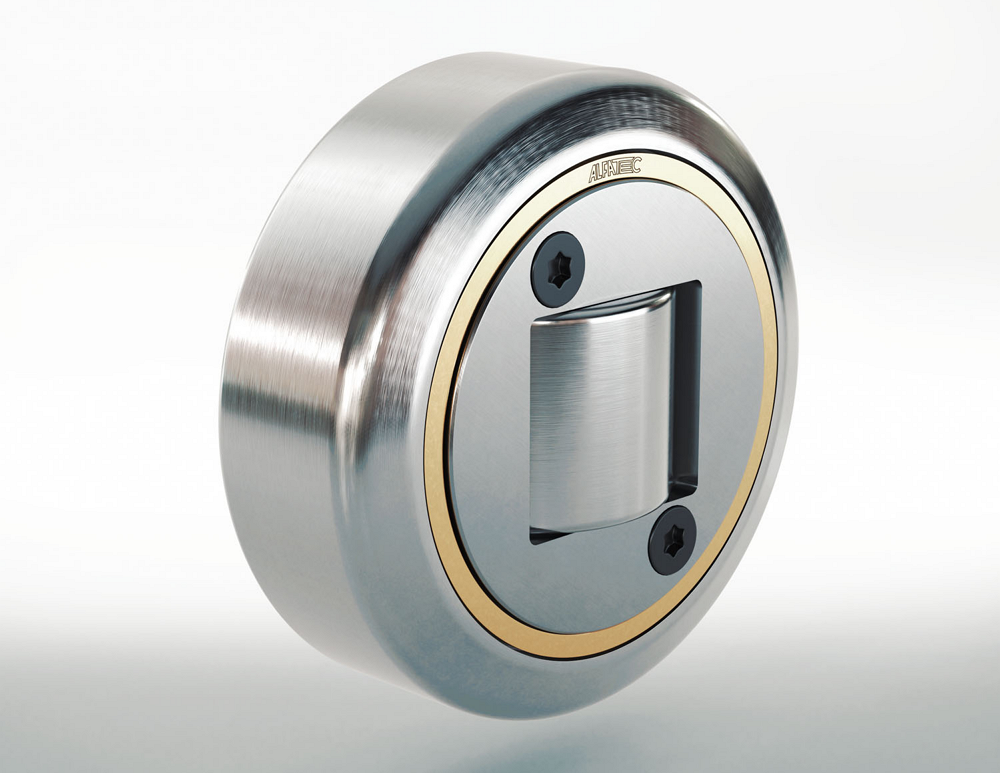

  • TR...4300
    Provedení: ax.stavitelná podložkou Velikost: TR060.4300 - TR150.4300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

    alf-logo Kombinovaná kladka série TR---.4300 - Typ: 4300 / axiálně stavitelná podložkou - 7 velikostí - Radiální nosnost: od 8,87 kN - 51,94 kN - Axiální nosnost: od 2,95 kN - 17,40 kN - Dostupné průměry: od 62,5 mm - 149 mm - Vhodné pro U-profil nebo I-profil - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: TR 060.4300 (pouze kombinovaná kladka)

    ... Learn More

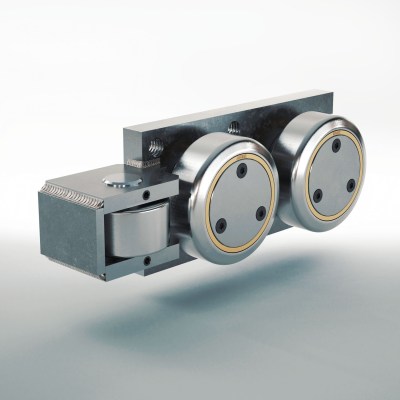

  • SFE...5200
    Vodící jednotka s excentrem a ax.ložiskem Velikost: SFE060.5200 - SFE150.5200 Excentrické uložení k dosažení minimální vůle+ax.kladka

    alf-logo Vodící jednotka série SFExxx.5200 - Typ: 5200 - 7 velikostí - Možnost nastavení radiální vůle mezi kladkou a profilem - Složena z nosné kladky, excentrické kladky a robustní axiální kladky - Axiální únosnost vyšší až o 40% oproti standardní kladce s axiálním jehlovým ložiskem - Dlouhá životnost - Robustní provedení - Možnost domazávání - Vysoká zátěžná kapacita Příklad objednání: SFE 060.5200

    ... Learn More
