MPU...08..

Zpět na: Profily Mammut

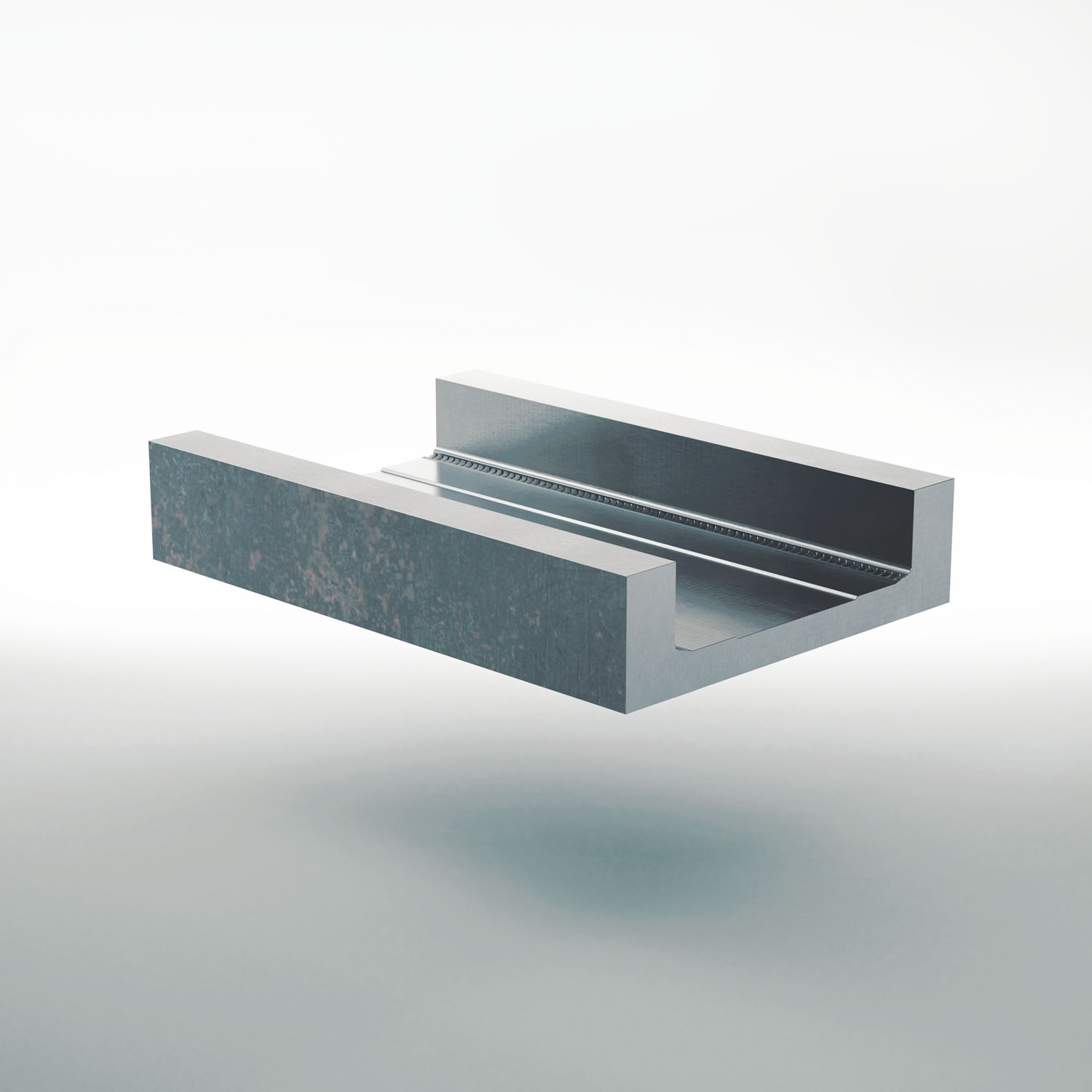

Profil Mammut ve tvaru U


- Typ: MPU xxx.08xx
- 5 velikostí
- Materiál: S355 J2G3 (UNI FE 510-C)
- Maximální délka v jednom kuse 12 m

Příklad objednání:
MPU 165.0810 / L=2000mm

mpu08nakres

Specifikace vodícího profilu MPUxxx.08xx:

Typ / provedení Základní rozměry / mm (bližší informace viz.katalog)
Velikost Provedení H B D C S Wx Wy Ix Iy
MPU 165 .810 230 75,5 165,4 80 18 383 87 4410 174
MPU 190 .816 255 77 190,4 80 22 598 167 7631 434
MPU 220 .818 295 85 220,4 125 20 856 231 12632 672
MPU 250 .828 344 94 250,4 125 26,5 1358 344 23371 1117
MPU 280 .842 394 114 280,4 125 26,5 2156 577 42473 2354

alfatec dolni


Katalogový list

mpu08

KATALOGOVÝ LIST KOLEJNICE MPU
