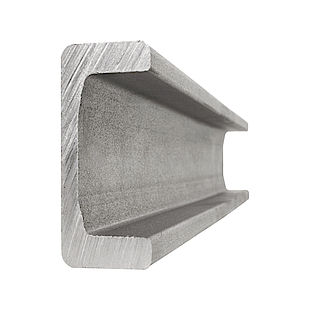

U - vodící profily

ALFATECKe kombinovaným kladkám ALFATEC náleží příslušné typy U-profilů.


"Tiger Power" pro vysoké nosnosti - od 50 do 10,000 kilogramů



"TIGER" série je vhodná pro přenos velmi vysokých zatížení. Vyznačuje se dlouhou provozní životností. Je ideální pro vysoké nosnosti od 50 do 10 000 kilogramů.

Typ profilu pro "TIGER" sérii:

UP...0700 (standartní) ... standartní profil z materiálu 18MnNb6

Profil vhodný pro kombinované kladky: TR...0200 / TR...0300 / TR...0350 / TR...0360 / TR...0368 / TR...0400 / TR...1300 / TR...1360(E) / TR...4300 / TR...0250 / STR / SFE

Dostupné velikosti: UP 050.0730 / UP 060.0700 / UP 070.0700 / UP 080.0700 / UP 090.0700 / UP 110.0700 / UP 120.0700 / UP 150.0700

UP...0760 (přesný) ... profil z materiálu 25MnV5mod

Profil vhodný pro kombinované kladky: PT...0260 / PT...0320 / PT...0365 / PT...0362 / PT...0460

Dostupné velikosti: UP 060.0760 / UP 070.0760 / UP 080.0760 / UP 090.0760 / UP 110.0760 / UP 120.0760 / UP 150.0760

UP...0780 (INOX) ... profil z materiálu 1.4301

Profil vhodný pro kombinované kladky: TR...0380 / TR...0390

Dostupné velikosti: UP 050.0780 / UP 070.0780 / UP 080.0780


"ΙXΙtra-Strong" pro vyšší nosnosti - od 150 do 15,000 kilogramů



"XTRA STRONG" série má přibližně o 60% vyšší únosnost, než série "TIGER" a právě proto je vhodná pro přenos velmi vysokých zatížení. Vyznačuje se dlouhou provozní životností. Tato série je ideální pro vysoké nosnosti od 150 do 15 000 kilogramů.

Typ profilu pro "XTRA STRONG" sérii:

XUP...0700 (vysoká únosnost) ... profil z materiálu 25MnV5mod

Profil vhodný pro kombinované kladky: XTR...0200 / XTR...0300 / XTR...0400 / XSTR / XSFE

Dostupné velikosti: XUP 060.0700 / XUP 070.0700 / XUP 080.0700 / XUP 090.0700 / XUP 110.0700 / XUP 120.0700 / XUP 150.0700


"Mammut" pro extrémní nosnosti - od 10 do 200 tun



"MAMMUT" série je velmi působivá z hlediska nosnosti a to až 200 tun.

Typ profilu pro "MAMMUT" sérii:

MPU ... profil z materiálu S355 J2G3

Profil vhodný pro kombinované kladky: MR

Dostupné velikosti: MPU 165 / MPU 190 / MPU 220 / MPU 250 / MPU 280


"Alfa-Speed" pro rychlou manipulaci - od 10 do 3,000 kilogramů



"ALFA-SPEED" série je primárně určena pro aplikace s vyšší rychlostí a to až 5 m/s.

Typ profilu pro "ALFA-SPEED" sérii:

UP...0730 (lehká série) ... profil z materiálu S235 J2

Profil vhodný pro kombinované kladky: AS / PAS

Dostupné velikosti: UP 040.0730 / UP 050.0730 / UP 060.0730 / UP 100.0730 / UP 125.0730 / UP 145.0730 / UP 160.0730 / UP 180.0730


  • U - vodící profil

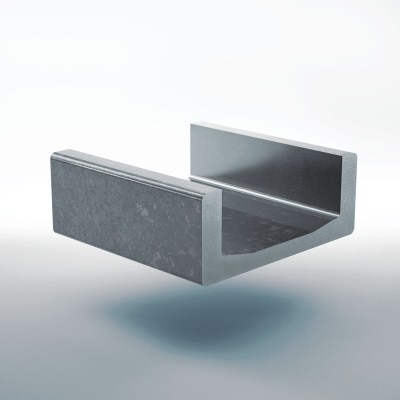

    Vodící profil série "ΙXΙtra-Strong" XUP - Typ: XUP xxx.0700 - 7 velikostí - Materiál: 25MnV5mod (s vyšší nosností) - Maximální zatížení: 1060 MPa - Elastický limit: ≥ 550 MPa - Pevnost v tahu: 700 - 900 MPa - Maximální délka v jednom kuse 8 m Příklad objednání: XUP 060.0700 / L=2000mm

    ... Learn More

  • U - vodící profil

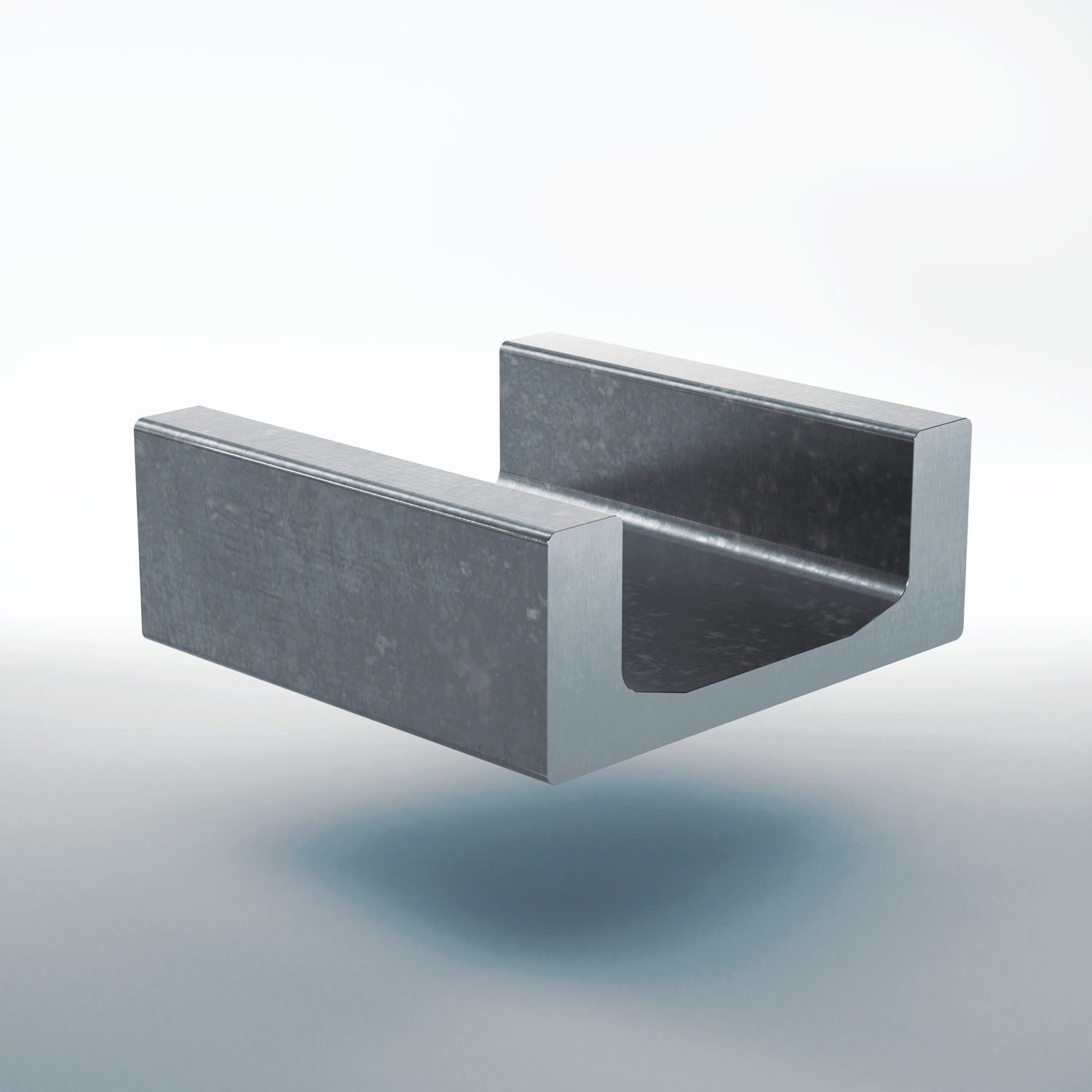

    Vodící profil série "Tiger" UP - Typ: UP xxx.0700 - 9 velikostí - Materiál: 18MnNb6 (s vyšší nosností) - Maximální zatížení: 860 MPa - Elastický limit: ≥ 430 MPa - Pevnost v tahu: 550 - 700 MPa - Maximální délka v jednom kuse 12 m Příklad objednání: UP 060.0700 / L=2000mm (Standard 0 Nb) Možné verze objednání: UP xxx.0700 ... standartní provedení UP xxx.0701 ... srovnáno ±0,3 mm/m UP xxx.0702 ... pískováno UP xxx.0703 ... srovnáno ±0,3 mm/m + pískováno

    ... Learn More

  • U - vodící profil

    Vodící profil série "Tiger Precision Power" UP - Typ: UP xxx.0760 - 7 velikostí - Materiál: 18MnNb6 (s vyšší nosností) - Maximální zatížení: 860 MPa - Elastický limit: ≥ 430 MPa - Pevnost v tahu: 550 - 700 MPa - Maximální délka v jednom kuse 12 m Příklad objednání: UP 060.0760 / L=2000mm (Nb)

    ... Learn More

  • U - vodící profil

    Vodící profil série "Tiger Power INOX" UP - Typ: UP xxx.0780 - 3 velikostí - Materiál: 1.4301 - Maximální délka v jednom kuse 8 m Příklad objednání: UP 060.0780 / L=2000mm

    ... Learn More

  • U - vodící profil

    Vodící profil série "Alpha-Speed" UP - Typ: UP xxx.0730 - 8 velikostí - Materiál: 18MnNb6 (s vyšší nosností) - Maximální délka v jednom kuse 12 m Příklad objednání: UP 060.0730 / L=2000mm (Standard 0 Nb)
