BR...1100
Čtvercová upínací deska BR1100
- Typ: BR1100 / obdélníková upínací deska
- Materiál: S235J
- 8 velikostí

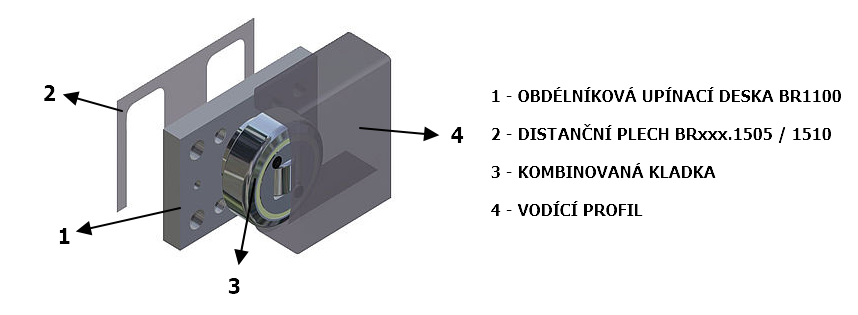

Axiální vůle může být dodatečně seřízena pomocí distančních plechů:
- BRxxx.1505 (šíře 0,5mm)
- BRxxx.1510 (šíře 1,0mm)
Příklad objednání:
BR 070.1100
(Obdélníková deska BR1100 pro velikost kladky TR070.xxxx)
Na základě požadavku lze dodat speciání přírubu dle požadavku

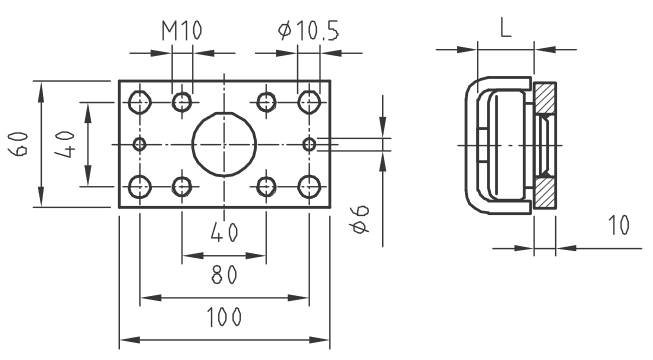

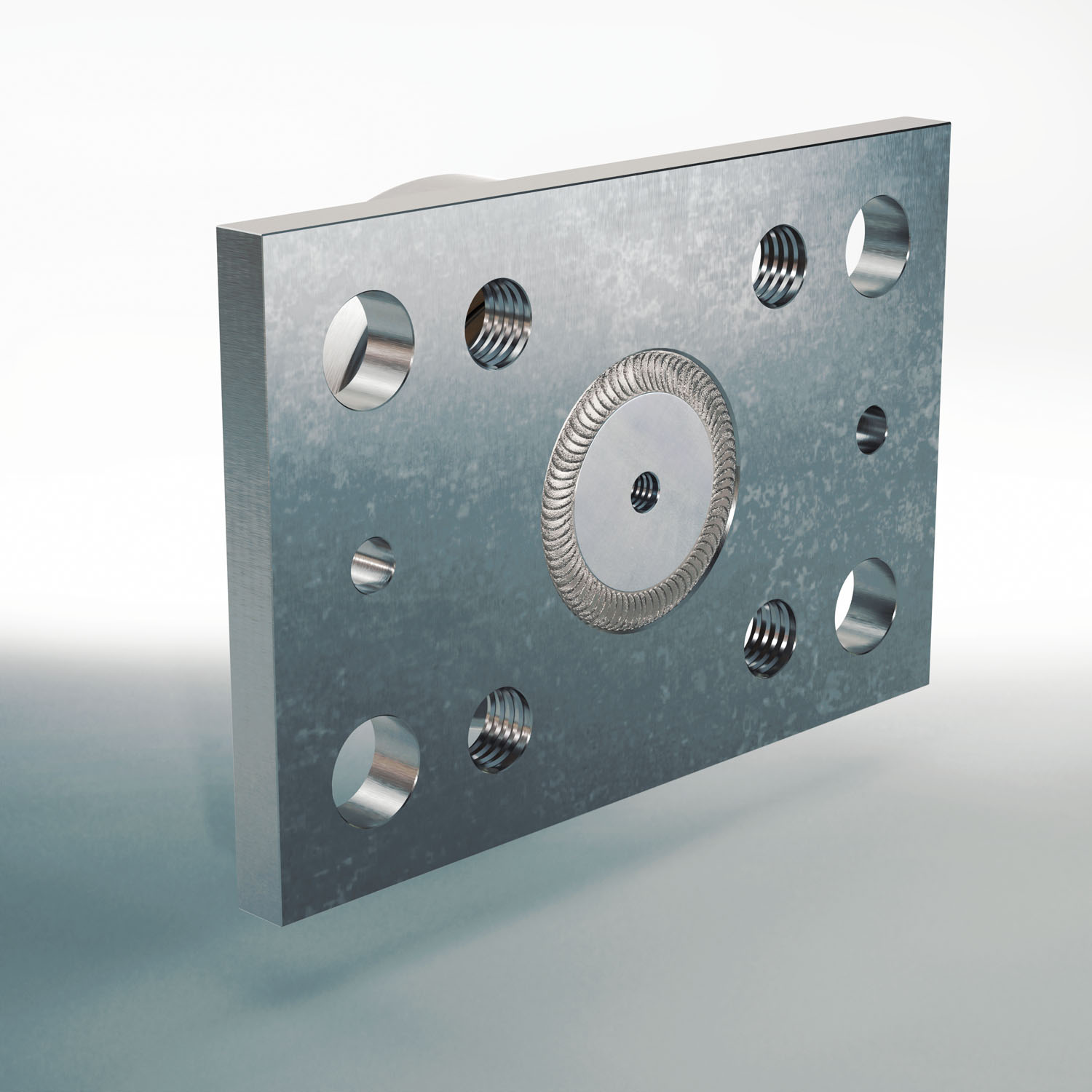

Obdélníková upínací deska BR050.1100
| Typ desky |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 050.1100 |
60 | 100 | 10 | BR 050.1505 | BQ 050.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 050

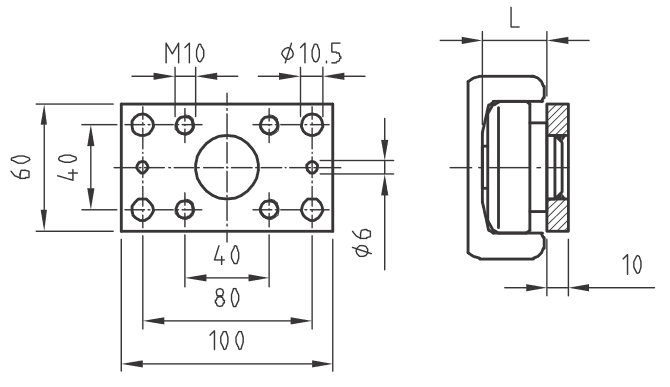

Obdélníková upínací deska BR060.1100
| Typ desky |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 060.1100 |
60 | 100 | 10 | BR 060.1505 | BR 060.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 060

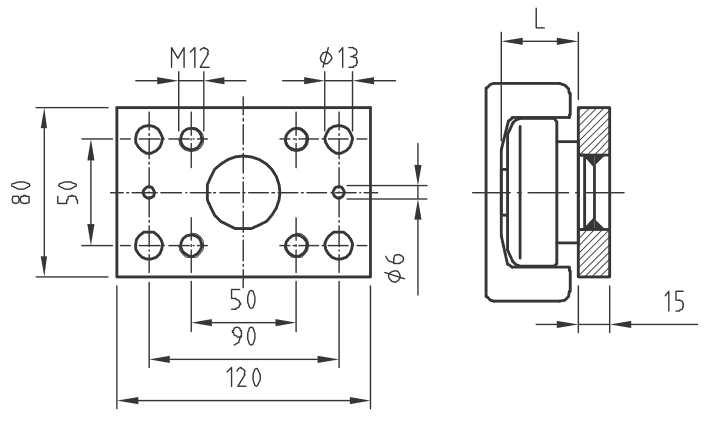

Obdélníková upínací deska BR070.1100
| Typ desky |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 070.1100 |
80 | 120 | 15 | BR 070.1505 | BR 070.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 070

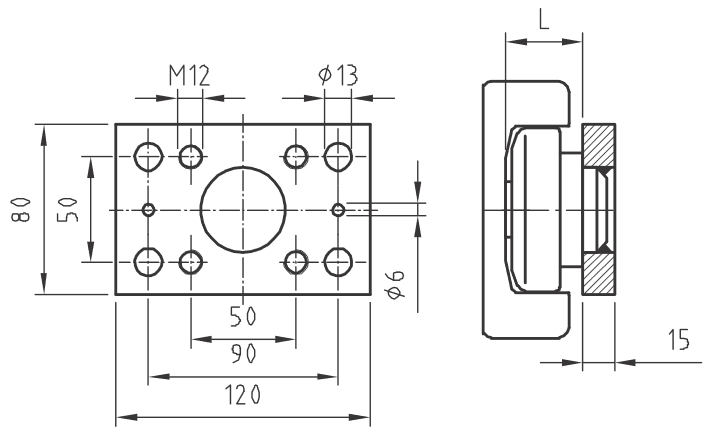

Obdélníková upínací deska BR080.1100
| Typ příruby |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 080.1100 |
80 | 120 | 15 | BR 080.1505 | BR 080.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 080

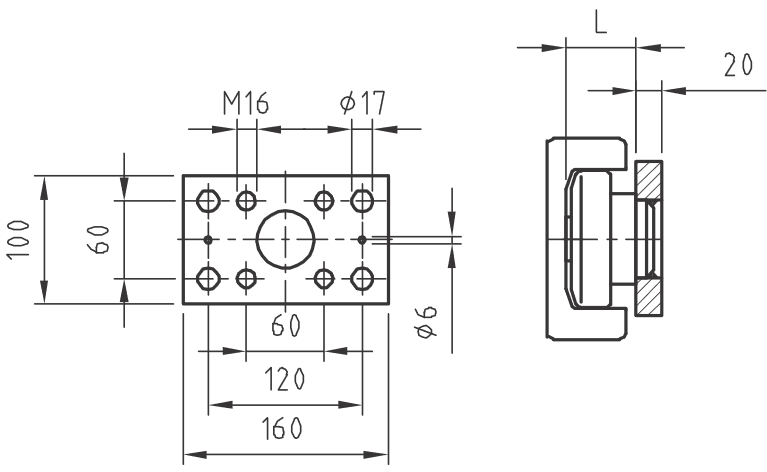

Obdélníková upínací deska BR090.1100
| Typ příruby |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 090.1100 |
100 | 160 | 20 | BR 090.1505 | BR 090.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 090

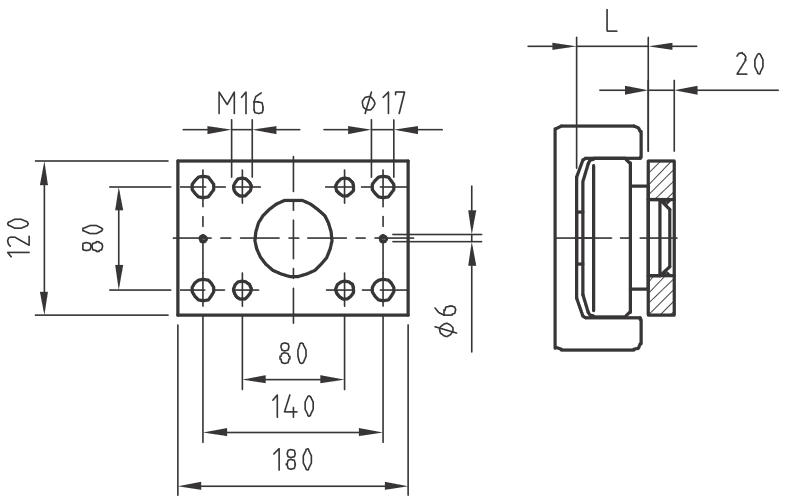

Obdélníková upínací deska BR110.1100
| Typ příruby |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 110.1100 |
120 | 180 | 20 | BR 110.1505 | BR 110.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 110

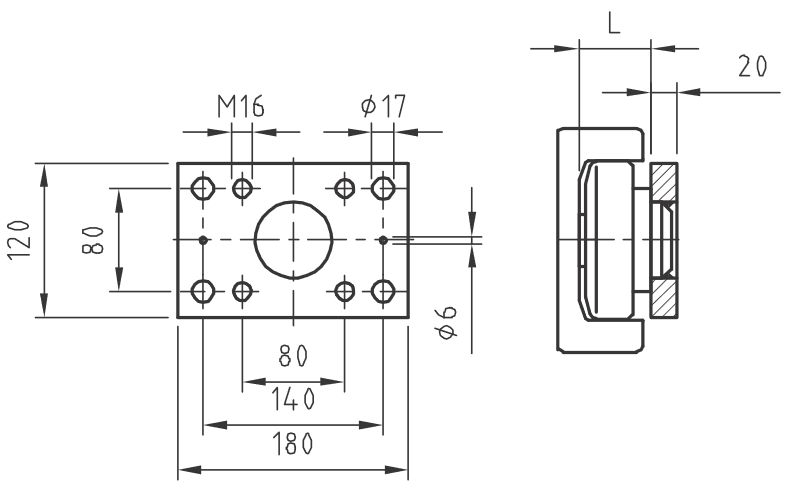

Obdélníková upínací deska BR120.1100
| Typ příruby |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm |
Síla plechu 1,0mm | |||
| BR 120.1100 |
120 | 180 | 20 | BR 120.1505 | BR 120.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 120

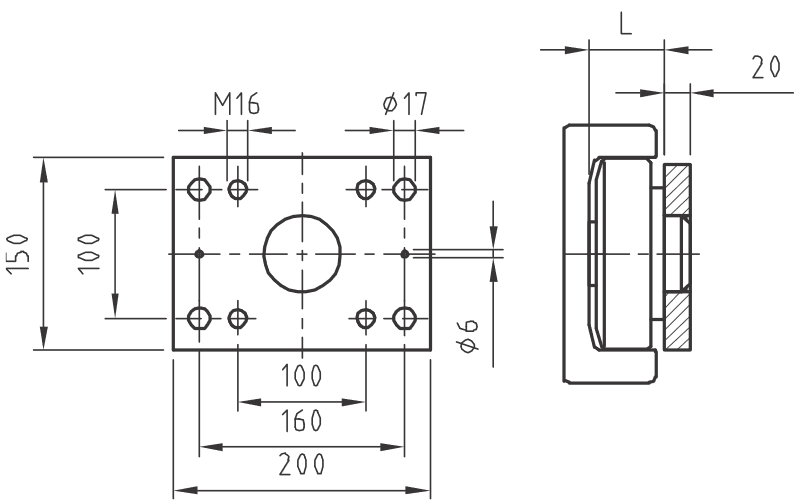

Obdélníková upínací deska BR150.1100
| Typ příruby |
Základní rozměry / mm |
Distanční plech pro dodatečné seřízení v axiální směru | |||||
| Výška desky |
Šířka desky |
Síla desky |
Síla plechu 0,5mm | Síla plechu 1,0mm | |||
| BR 150.1100 |
150 | 200 | 20 | BR 150.1505 | BR 150.1510 | ||
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 150
3D modely jsou dostupné u každé série kombinovaných kladek
