BW...1200

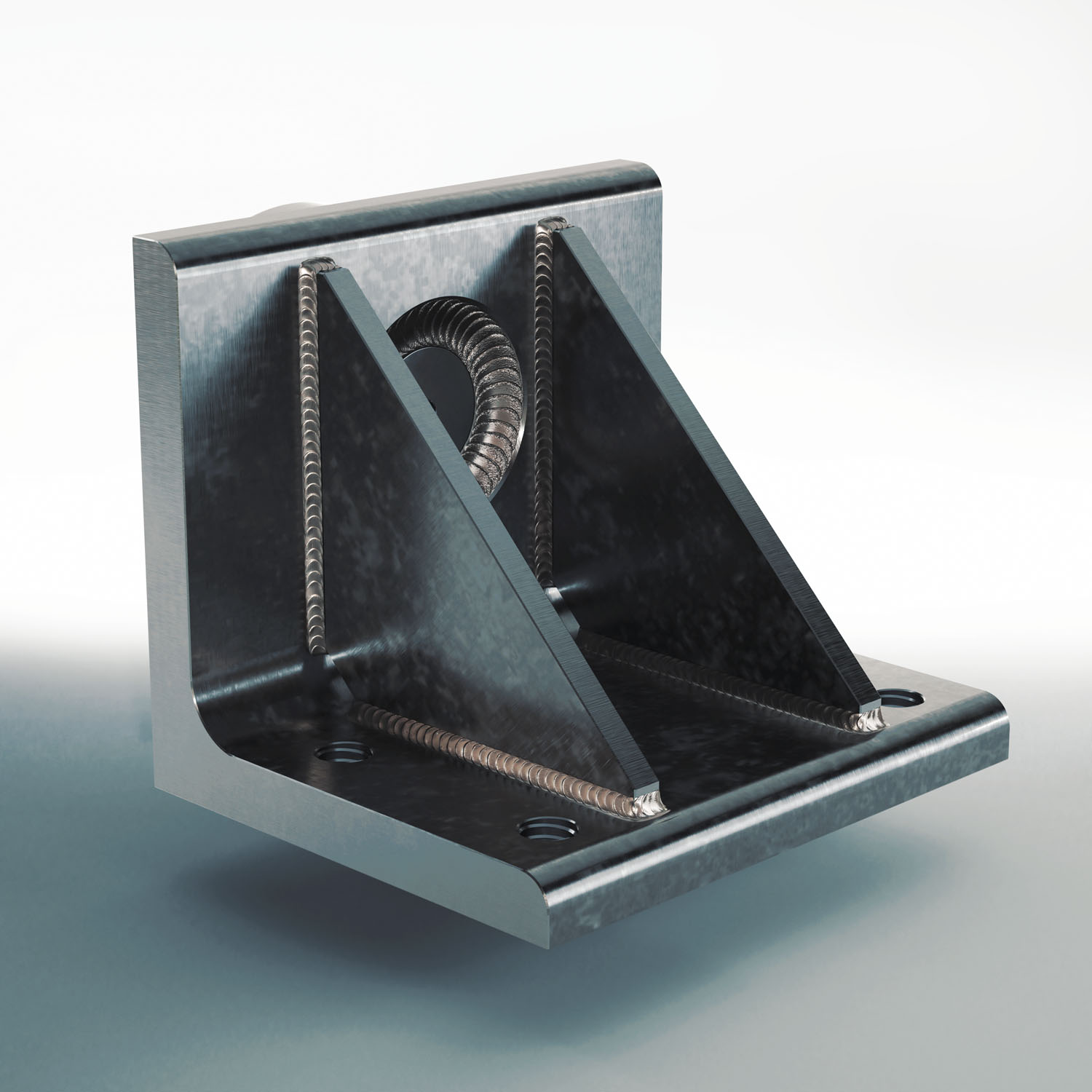

Přírubová upínací deska BW1200

- Typ: BW1200 / přírubová upínací deska
- Materiál: S235J
- 7 velikostí

Příklad objednání:
BW 070.1200
(Přírubová upínací deska BW1200 pro velikost kladky TR070.xxxx)

Na základě požadavku lze dodat speciání přírubu dle požadavku

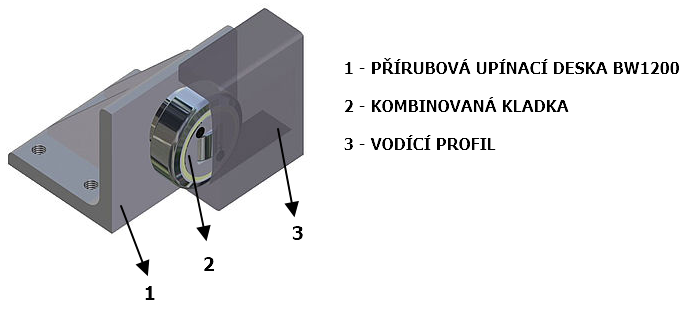

ALF55

Přírubová upínací deska BW060.1200

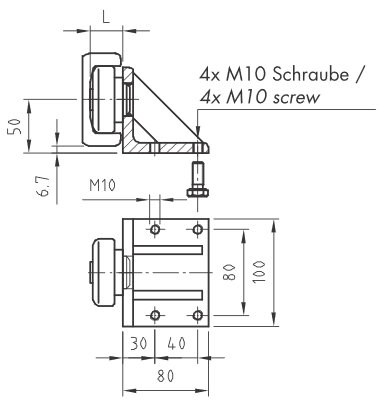

TR060 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 060.1200	50	80	100	M10 (4x)	40x80

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 060

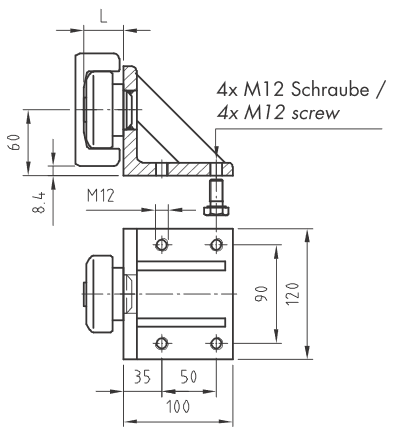

Přírubová upínací deska BW070.1200

TR070 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 070.1200	60	100	120	M12 (4x)	50x90

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 070

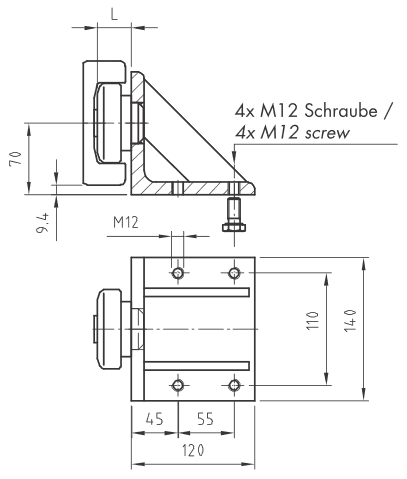

Přírubová upínací deska BW080.1200

TR080 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 080.1200	70	120	140	M12 (4x)	55x110

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 080

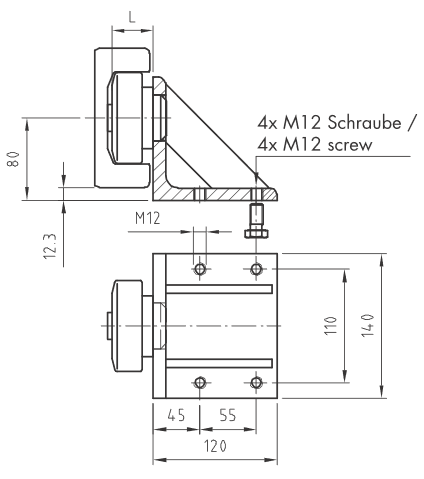

Přírubová upínací deska BW090.1200

TR090 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 090.1200	80	120	140	M12 (4x)	55x110

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 090

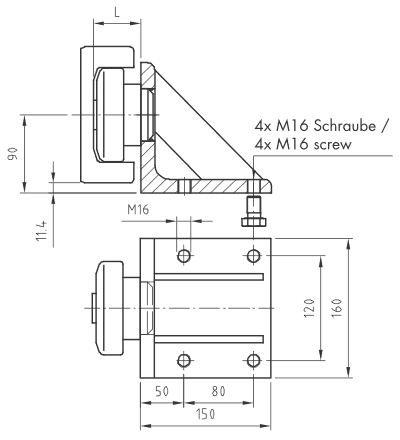

Přírubová upínací deska BW110.1200

TR110 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 110.1200	90	150	160	M16 (4x)	80x120

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 110

Přírubová upínací deska BW120.1200

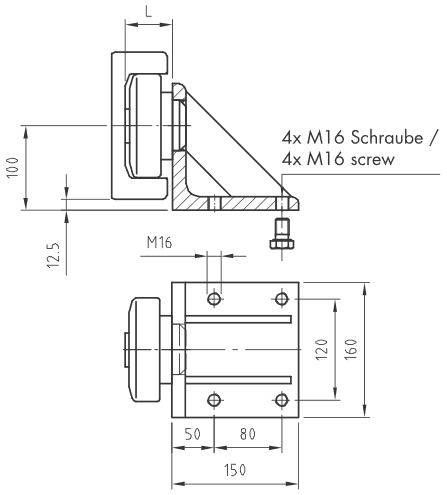

TR120 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 120.1200	100	150	160	M16 (4x)	80x120

Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 120

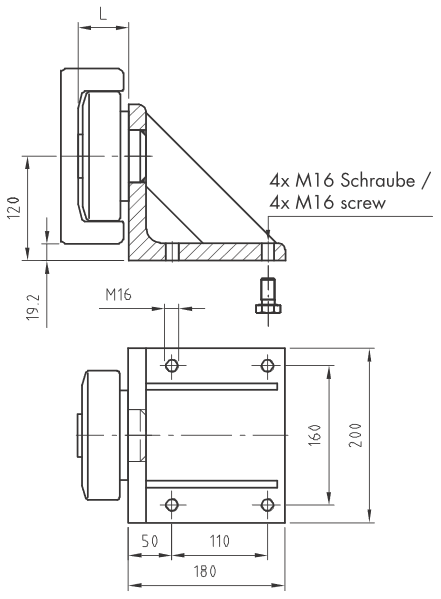

Přírubová upínací deska BW150.1200

TR150 BW1200

Typ desky	Základní rozměry / mm			Závit
	Osová výška	Půdorys upínací desky		Typ	Rozteč / mm
BW 150.1200	120	180	200	M16 (4x)	110x160
