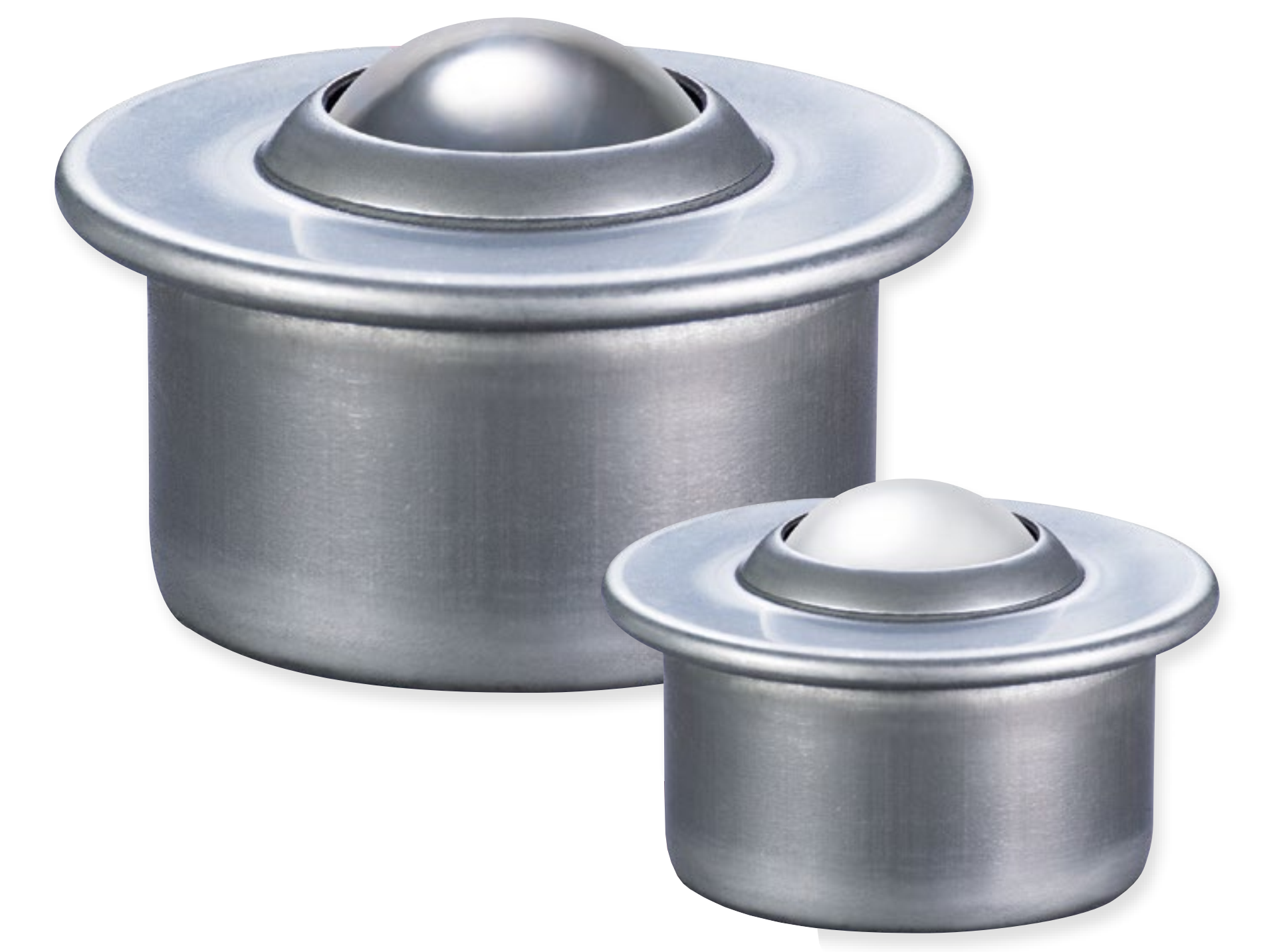

L SÉRIE - PUSH FIT TYPE





- Typ: L SÉRIE - PUSH FIT TYPE
- 4 modely
- Únosnost: až 600 kg

Příklad objednání:
L22 (série L / velikost 22 / provedení ST - standardní)
L22-A (série L / velikost 22 / provedení A)
L22-SS (série L / velikost 22 / provedení SS)
L22-D (série L / velikost 22 / provedení D)

Popis:

Kuličkové jednotky lehké řady jsou ideální pro dopravu vyžadující orientaci kuličky směrem nahoru. Lisované ocelové jednotky jsou namazány po celou dobu životnosti. Většina typů má možnost výběru různých materiálových provedení tak, aby bylo možné nalézt vhodnou kuličkovou jednotku pro danou aplikaci a různé provozní prostředí.


Vlastnosti:

lehka rada1

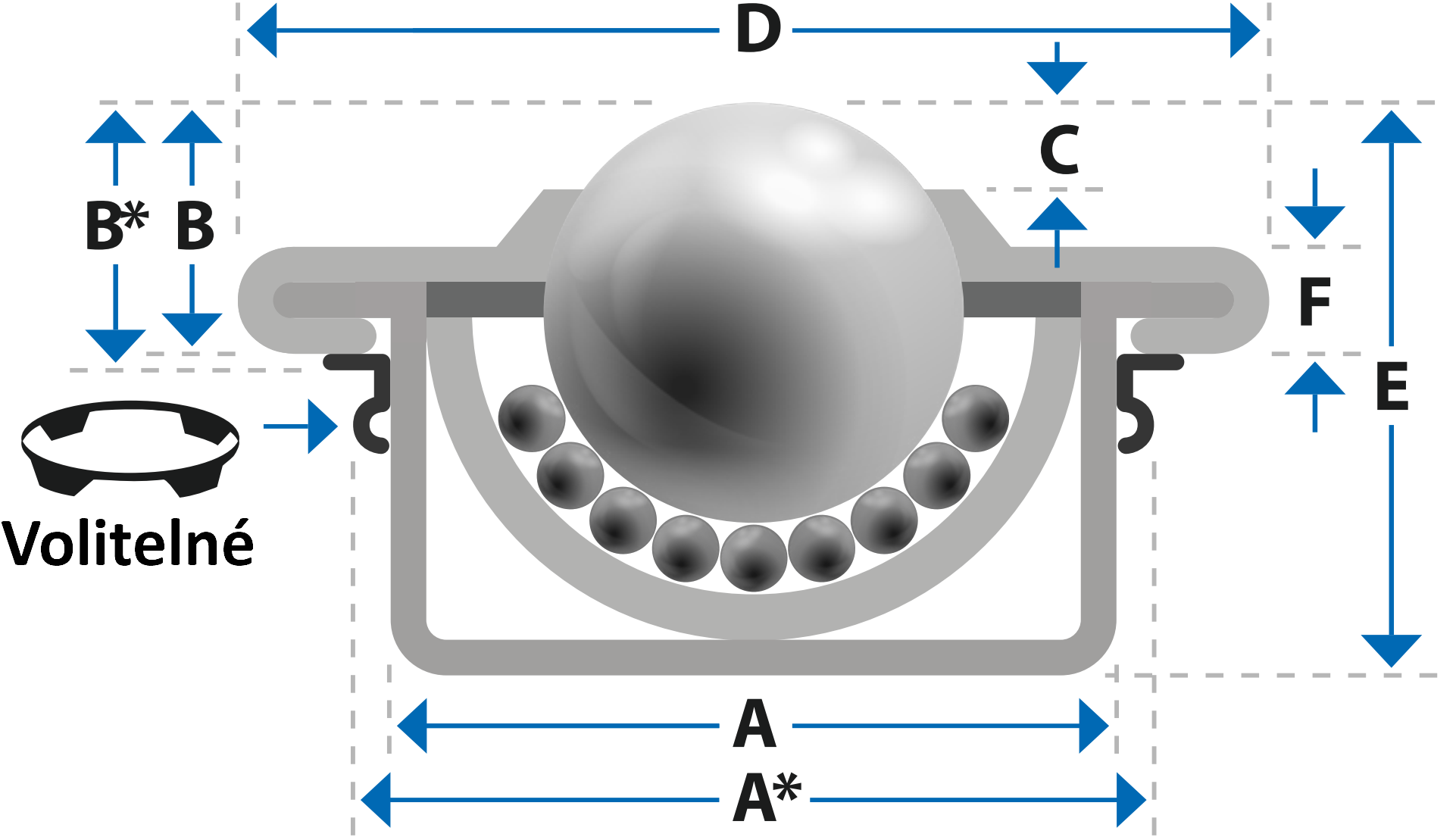

Specifikace kuličkové jednotky:

l
Typ Únosnosti (kg) Průměr kuličky (mm)
Rozměry (mm)
st1 a1 d1 ss1 A B C D
E F
 L 15
60 60 10 40 15 24,0 9,5 4,6 31 21 2,8
 L 15-K 60 60 10 40 15 25,0 - 25,5 9,8 4,6 31 21 2,8
 L 22 160 160 20 90 22 36,0 9,8 3,9 45 29,5 2,9
 L 22-K 160 160 20 90 22 37,0 - 37,5 10,1 3,9 45 29,5 2,9
 L 30 280 280 25 200 30 45,0 13,8 6,8 55 37 3,6
 L 30-K 280 280 25 200 30 46,0 - 46,5 14,1 6,8 55 37 3,6
 L 45 600 550 - 260 45 62,0 19,0 9,0 75 53,5 4,0
 L 45-K 600 550 - 260 45 63,0 - 63,5 19,3 9,0 75 53,5 4,0



Poznámka: Všechny varianty s hlavními koulemi 22 mm a 30 mm jsou vybaveny plstěným těsněním. Při použití klipů K se rozměry A a B změní na A* a B*.



Dostupné materiálové provedení:

st1 ... Kuličky z uhlíkové oceli, pozinkované výlisky (standardní)

a1... Kuličky z nerezové oceli, pozinkované výlisky

d1... Nylonová zátěžová koule, pozinkované výlisky

ss1... Kuličky z nerezové oceli a výlisky


bannerLOGO

Příslušenství

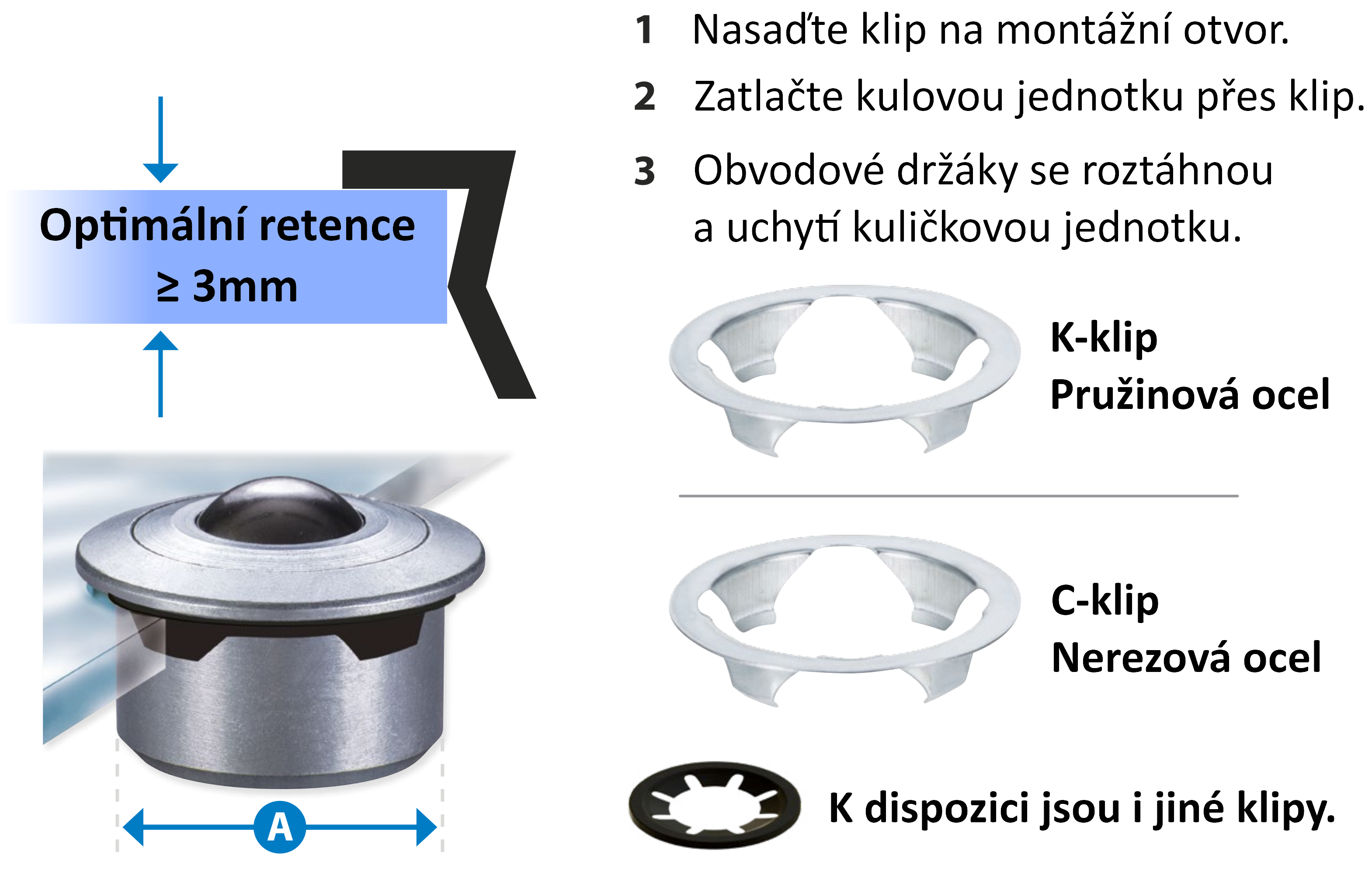

K & C klipy:

  • Kompenzujte nerovnosti otvoru a průměru.
  • Ideální tam, kde je možný pouze jednostranný přístup k montážní ploše.

stredni rada4

Lehká řada Kód Díra Ø
A
Min Max
L15 | LP15 K15 25,0 25,5 24
L15 | LP15 C15 24,8 25,0 24
L22 | LP22 K22 37,0 37,5 36
L22 | LP22 C22 37,0 37,2 36
L30 | LP30 K30 46,0 46,5 45
L30 | LP30 C30 46,3 46,7 45
L45 | LP45 K45 63,0 63,5 62



Poznámka: Klipy vyrobené z pružinové oceli - tloušťka 0,3 mm. Při použití klipů se výstupek zvětší o 0,3 mm.

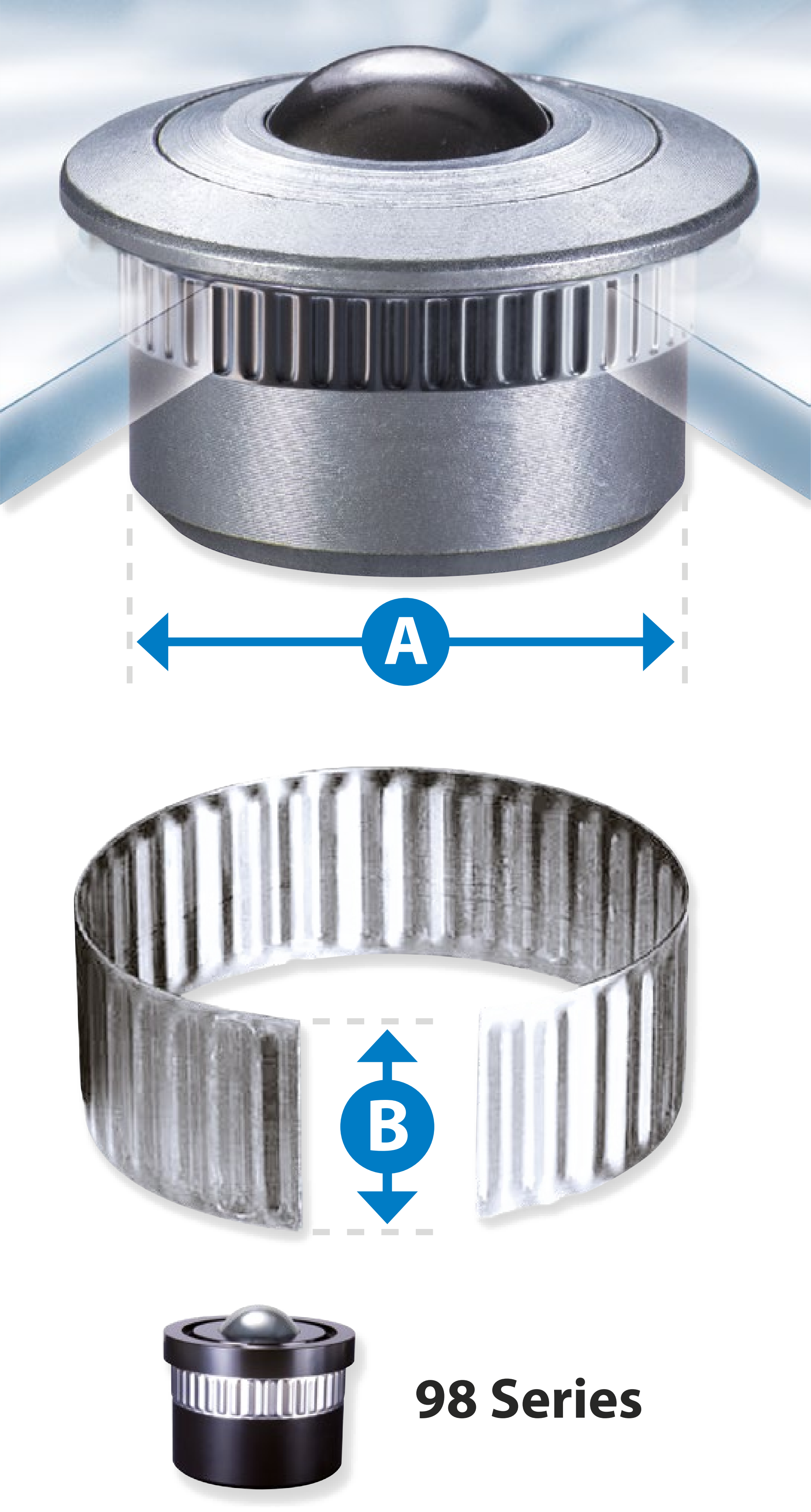

Toleranční kroužky:

  • Kompenzujte nerovnosti otvoru a průměru.
  • Ideální tam, kde je možný pouze jednostranný přístup k montážní ploše.

tolerance rings

Lehká řada Kód Díra Ø
A B
Min Max
L15 | LP15 TR24 25,65 25,90 24 15,00
L22 | LP22 TR36 37,80 38,00 36 12,00
L30 | LP30 TR45 46,80 47,00 45 15,00
L45 | LP45 TR62 64,30 64,50 62 20,00



Poznámka: Při použití tolerančních kroužků se mění specifikace Ø otvoru. V případě pochybností nás kontaktujte.












Modely

csm icon step ee9423dffb

3D konfigurace (CAD)


Nebo v případě zájmu na vyžádání info@mnsystems.cz
