LD SÉRIE - SATURN TYPE

Popis:

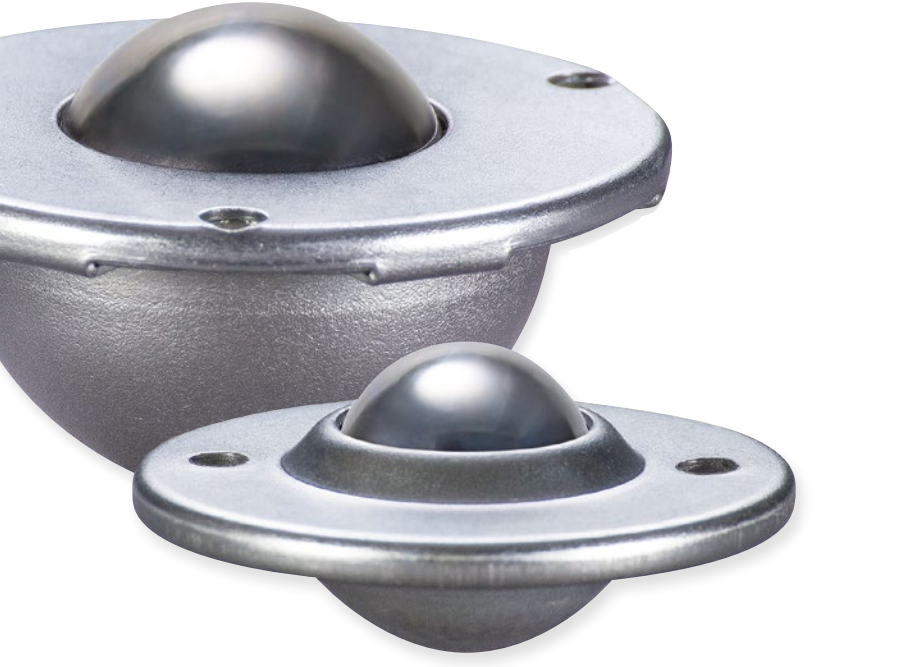

Kuličkové jednotky lehké řady jsou ideální pro dopravu vyžadující orientaci kuličky směrem nahoru. Lisované ocelové jednotky jsou namazány po celou dobu životnosti. Většina typů má možnost výběru různých materiálových provedení tak, aby bylo možné nalézt vhodnou kuličkovou jednotku pro danou aplikaci a různé provozní prostředí.

Vlastnosti:

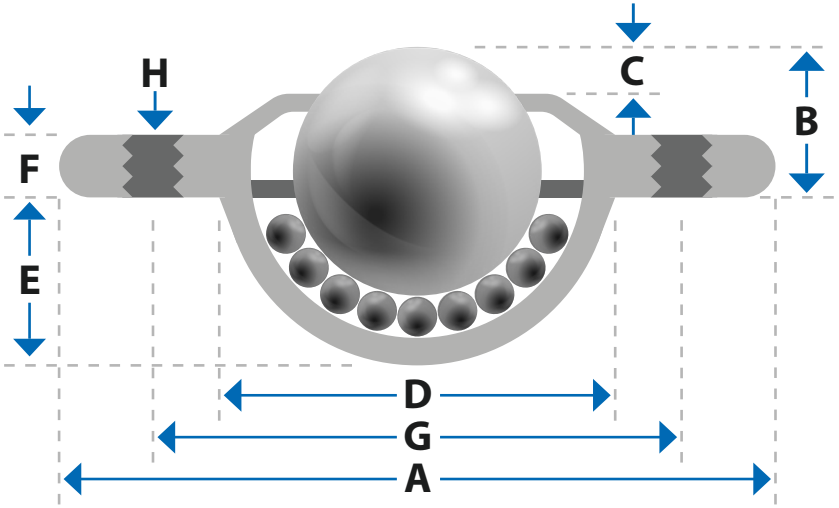

Specifikace kuličkové jednotky:

Typ	Únosnosti (kg)				Průměr kuličky (mm)	Rozměry (mm)
						A	B	C	D	E	F	G	H
LD 16	15	10	10	-	15	41	10,8	5,0	24	8,5	3,2	30	2x3,4
LD 19	25	25	20	25	19	61	10	3,2	29,1	12	3,2	44,5	2x5,1
LD 19/3	25	25	20	25	19	61	10	3,2	29,1	12	3,2	44,5	3x5,1
LD 23	120	90	22	-	23	45	9,8	6,2	33	17,9	3,6	39	3x3,5
LD 25	55	55	25	55	25,4	73	14,2	6,3	37,2	15,8	3,5	55,6	2x5,1
LD 25/3	55	55	25	55	25,4	73	14,2	6,3	37,2	15,8	3,5	55,6	3x5,1
LD 26	60	40	22	-	25	56	14,6	7,8	36	15,4	3,3	45	2x4,0
LD 32	125	125	-	125	32	73,7	16,2	8,0	45,5	19,9	4,2	58,7	2x5,1
LD 32/3	125	125	-	125	32	73,7	16,2	8,0	45,5	19,9	4,2	58,7	3x5,1



Poznámka: Jednotky LD32-SS a LD32/3-SS mají 7 otvorů pro vypouštění kapaliny a nemají plstěné těsnění.

Dostupné materiálové provedení:

... Kuličky z uhlíkové oceli, pozinkované výlisky (standardní)

... Kuličky z nerezové oceli, pozinkované výlisky

... Nylonová zátěžová koule, pozinkované výlisky

... Kuličky z nerezové oceli a výlisky
