LP SÉRIE - ALL PLASTIC
- Typ: LP SÉRIE - ALL PLASTIC
- 4 modely
- Únosnost: až 20 kg
Příklad objednání:
LP22 (série LP / velikost 22 / provedení ST - standardní)
LP22-A (série LP / velikost 22 / provedení A)
Popis:

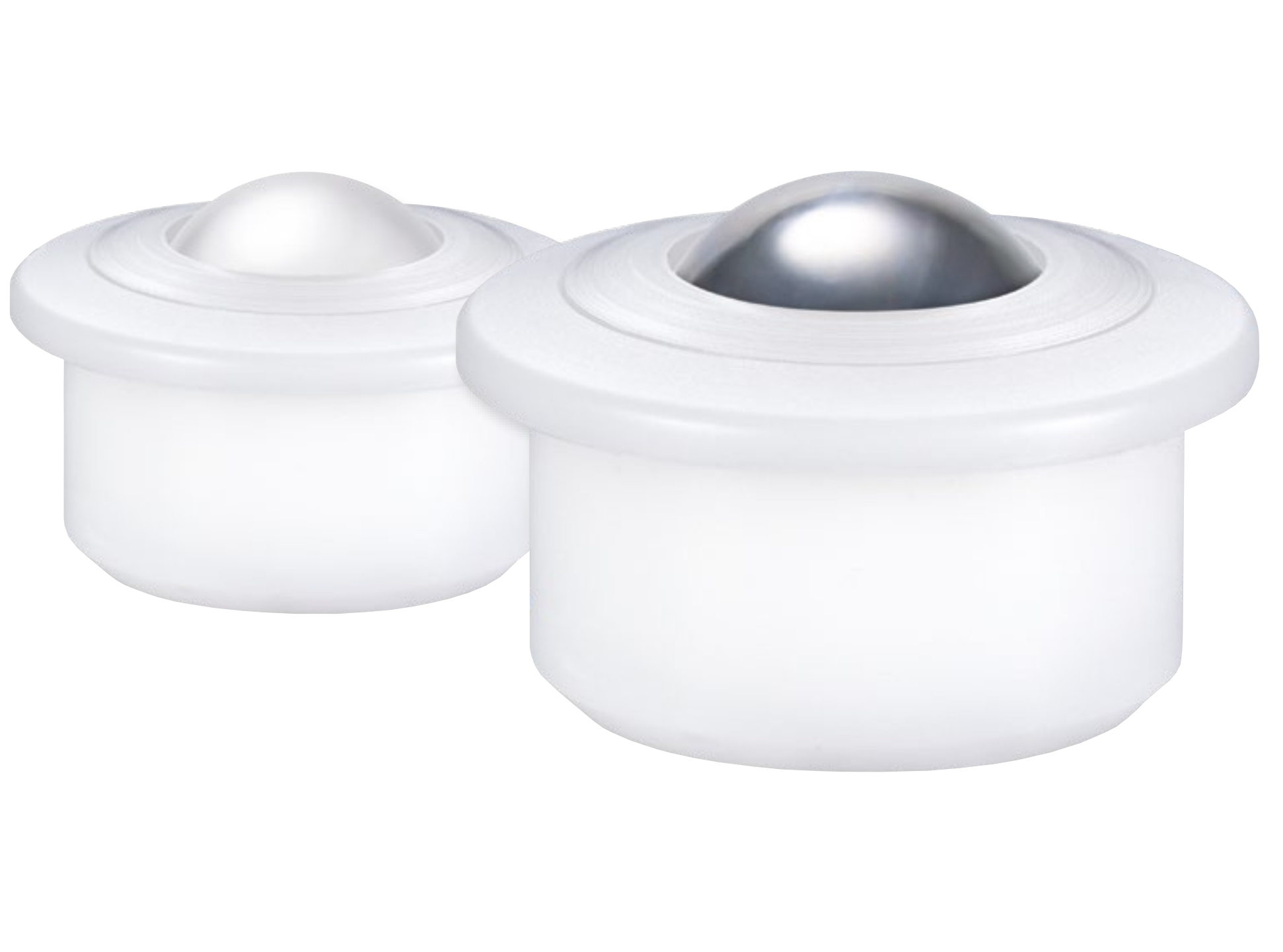

Kuličkové jednotky lehké řady jsou ideální pro dopravu vyžadující orientaci kuličky směrem nahoru. Lisované ocelové jednotky jsou namazány po celou dobu životnosti. Většina typů má možnost výběru různých materiálových provedení tak, aby bylo možné nalézt vhodnou kuličkovou jednotku pro danou aplikaci a různé provozní prostředí.
Vlastnosti:
Specifikace kuličkové jednotky:
| Typ | Únosnosti (kg) | Průměr kuličky (mm) |
Rozměry (mm) | |||||
 |
 |
A & A* | B & B* | C | D |
E | ||
| LP 15 |
7 | 7 | 15 | 24,0 | 8,0 | 4,8 | 30 | 20,0 |
| LP 15-K | 7 | 7 | 15 | 25,0 - 25,5 | 8,3 | 4,8 | 30 | 20,0 |
| LP 22 | 10 | 10 | 22 | 36,0 | 9,8 | 4,5 | 45 | 30,5 |
| LP 22-K | 10 | 10 | 22 | 37,0 - 37,5 | 10,1 | 4,5 | 45 | 30,5 |
| LP 30 | 15 | 15 | 30 | 45,0 | 13,8 | 5,8 | 55 | 37,0 |
| LP 30-K | 15 | 15 | 30 | 46,0 - 46,5 | 14,1 | 5,8 | 55 | 37,0 |
| LP 45 | 20 | 20 | 45 | 62,0 | 19,0 | 8,5 | 75 | 53,5 |
| LP 45-K | 20 | 20 | 45 | 63,0 - 63,5 | 19,3 | 8,5 | 75 | 53,5 |
Poznámka: Při použití klipů K se rozměry A a B změní na A* a B*. Všechny řady LP nemají plstěné těsnění.
Dostupné materiálové provedení:
... Acetalové (POM) pouzdro a ložiska (standardní)
... Acetalové (POM) pouzdro a ložiska z nerezové oceli AISI 316
K & C klipy:
- Kompenzujte nerovnosti otvoru a průměru.
- Ideální tam, kde je možný pouze jednostranný přístup k montážní ploše.
| Lehká řada | Kód | Díra Ø |
A | |
| Min | Max | |||
| L15 | LP15 | K15 | 25,0 | 25,5 | 24 |
| L15 | LP15 | C15 | 24,8 | 25,0 | 24 |
| L22 | LP22 | K22 | 37,0 | 37,5 | 36 |
| L22 | LP22 | C22 | 37,0 | 37,2 | 36 |
| L30 | LP30 | K30 | 46,0 | 46,5 | 45 |
| L30 | LP30 | C30 | 46,3 | 46,7 | 45 |
| L45 | LP45 | K45 | 63,0 | 63,5 | 62 |
Poznámka: Klipy vyrobené z pružinové oceli - tloušťka 0,3 mm. Při použití klipů se výstupek zvětší o 0,3 mm.
Toleranční kroužky:
- Kompenzujte nerovnosti otvoru a průměru.
- Ideální tam, kde je možný pouze jednostranný přístup k montážní ploše.
| Střední řada | Kód | Díra Ø |
A | B | |
| Min | Max | ||||
| L15 | LP15 | TR24 | 25,65 | 25,90 | 24 | 15,00 |
| L22 | LP22 | TR36 | 37,80 | 38,00 | 36 | 12,00 |
| L30 | LP30 | TR45 | 46,80 | 47,00 | 45 | 15,00 |
| L45 | LP45 | TR62 | 64,30 | 64,50 | 62 | 20,00 |
Poznámka: Při použití tolerančních kroužků se mění specifikace Ø otvoru. V případě pochybností nás kontaktujte.
Nebo v případě zájmu na vyžádání info@mnsystems.cz
