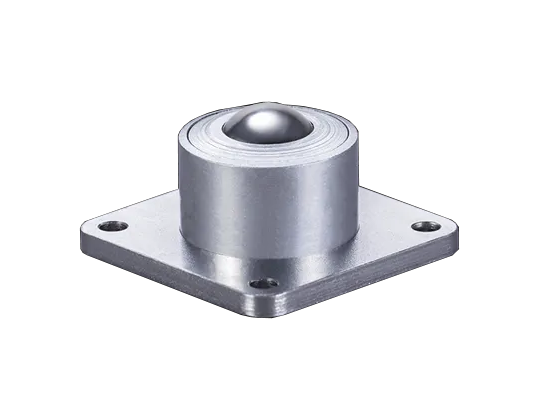

MF SÉRIE - BOTTOM FLANGE

Popis:

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

Vlastnosti:

Specifikace kuličkové jednotky:

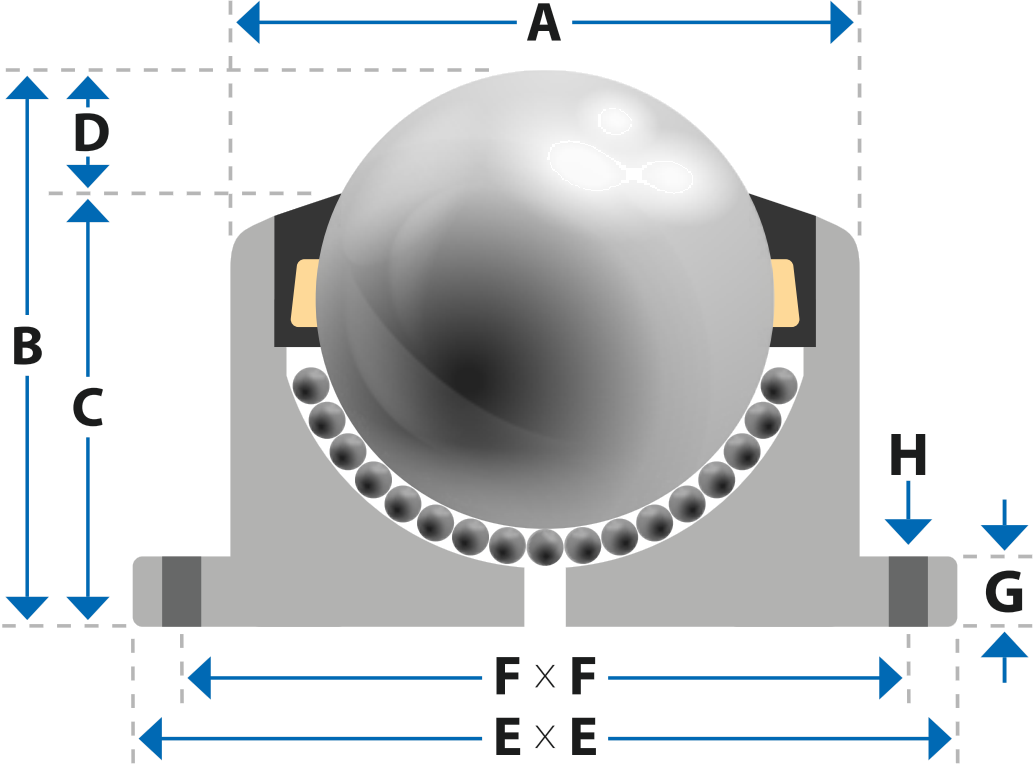

Typ	Únosnosti (kg)			Průměr kuličky (mm)	Rozměry (mm)
					A	B	C	D	E x E	F x F	G	H
MF 121)	25	20	5	12	23,9	20,7	17,2	3,5	44,52)	34,9	3,2	2x3,6
MF 15	60	50	10	15	24,0	20,0	16	5,0	45,0	32,0	5,0	4x4,6
MF 22	180	180	20	22	36,0	30,5	26	4,5	57,2	44,5	5,0	4x5,6
MF 30	350	350	25	30	45,0	36,8	30,3	6,5	76,2	57,9	6,3	4x7,1
MF 45	600	600	25	45	62,0	53,5	45	8,5	85,0	69,0	6,3	4x7,1



1) Označuje lisovaný horní uzávěr

2) MF12 má 44,5mm kruhovou přírubu se 2 upevňovacími otvory.

Dostupné materiálové provedení:

... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)

... Kuličky z nerezové oceli, pozinkované tělo a víčko

... Nylonová zátěžová kulička, pozinkované tělo a víčko
