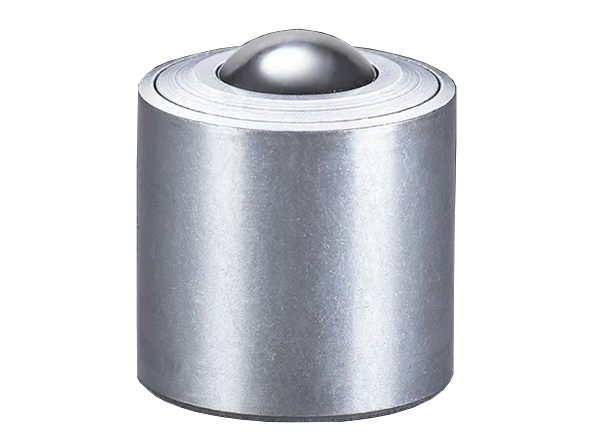

MI SÉRIE - INTERNAL THREAD FIXING

Popis:

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

Vlastnosti:

Specifikace kuličkové jednotky:

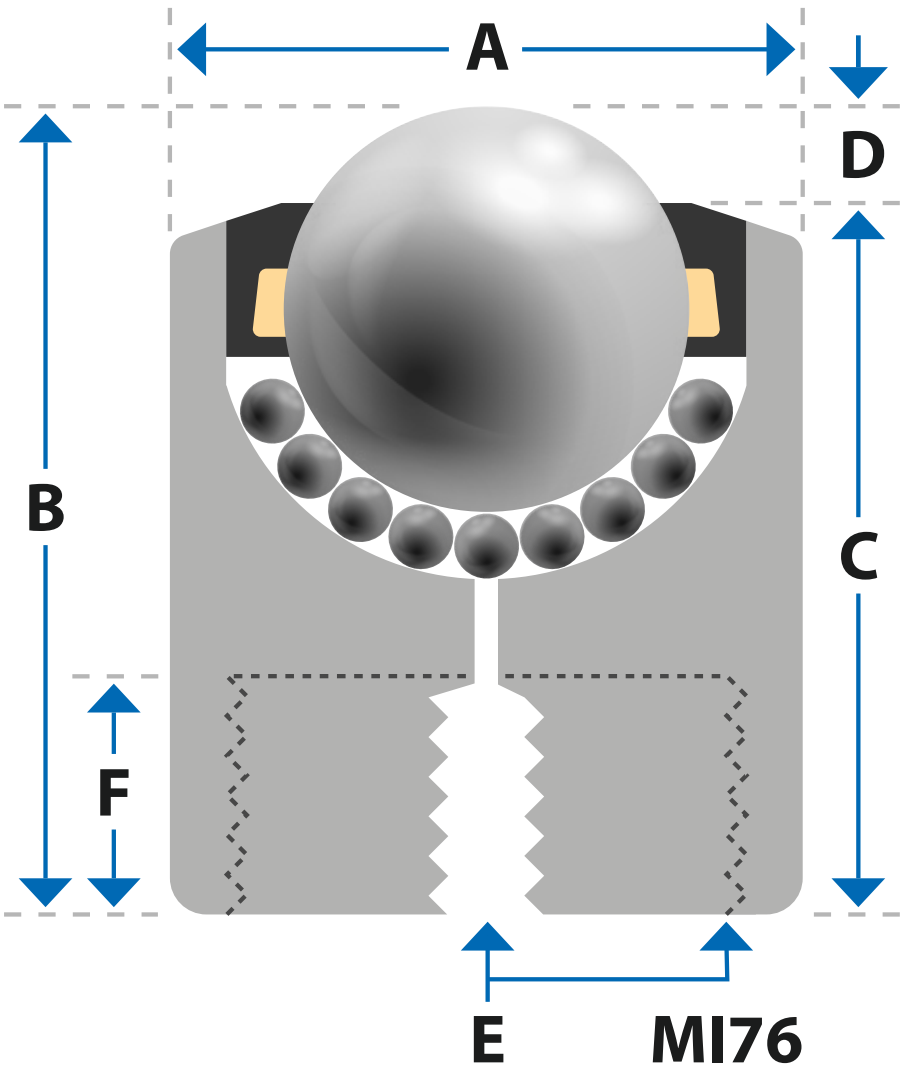

Typ	Únosnosti (kg)			Průměr kuličky (mm)	Rozměry (mm)
					A	B	C	D	E	F
MI 121)	25	20	5	12	22	24,0	20,5	3,5	M8 x 1,25	5
MI 151)	60	50	10	15	24	28,0	23	5	M8 x 1,25	8
MI 22	180	180	20	22	36	40,5	36	4,5	M8 x 1,25	10
MI 30	350	350	25	30	45	46,8	38,8	6,5	M8 x 1,25	10
MI 45	600	600	25	45	62	63,5	50,5	9	M8 x 1,25	10
MI 762)	1000	1000	25	76,2	127	101,4	78,1	23,3	3,5" x 8 TPI NPSM	37,3



1) Označuje lisovaný horní uzávěr

2) Uživatelsky servisovatelné

Dostupné materiálové provedení:

... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)

... Kuličky z nerezové oceli, pozinkované tělo a víčko

... Nylonová zátěžová kulička, pozinkované tělo a víčko
