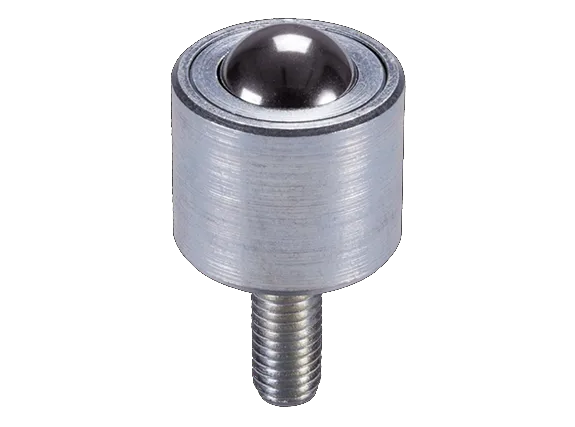

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.
Typ | Únosnosti (kg) | Průměr kuličky (mm) |

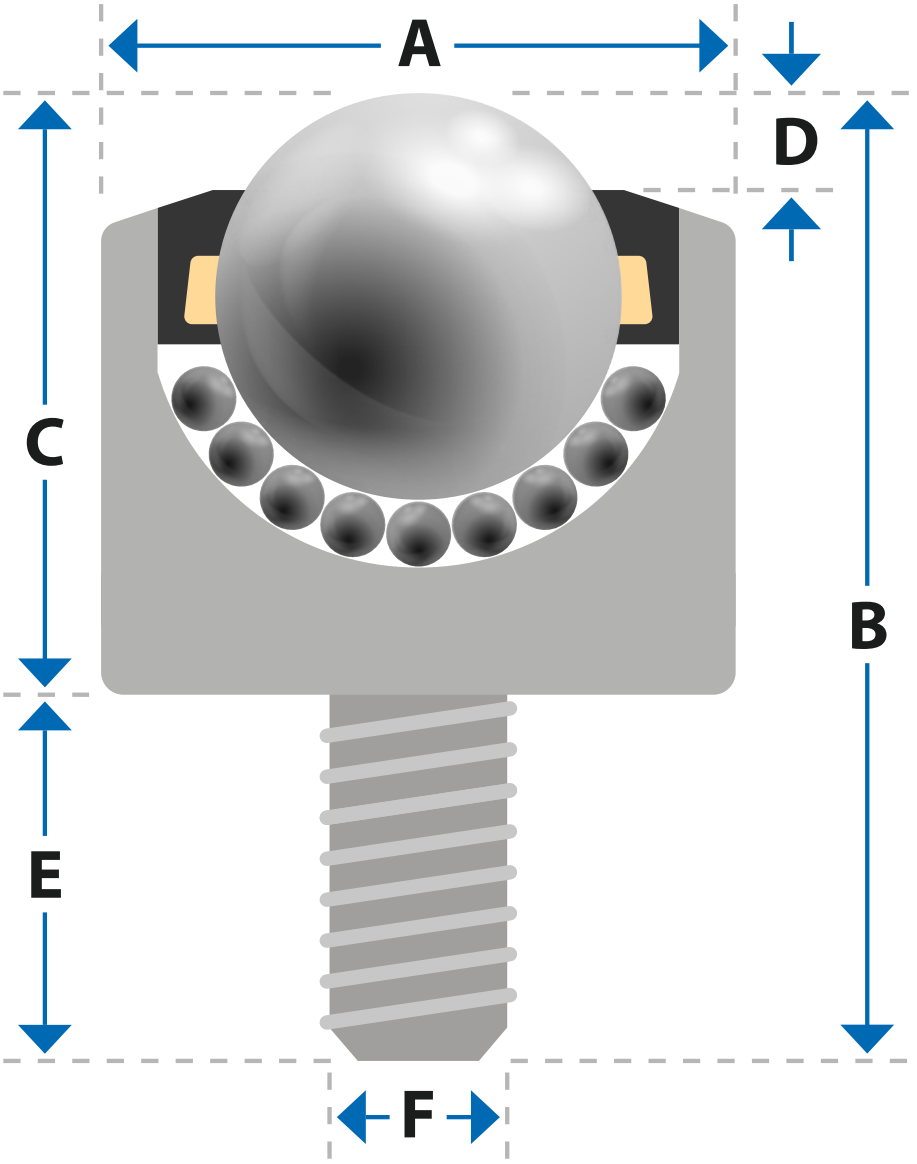

Rozměry (mm) | |||||||
A | B | C | D |
E | F | |||||
MSP 81) | 13 | 8 | 3 | 8 | 18 | 27 | 12 | 2 | 15 | M6x1,0 |
MSP 10 | 25 | 20 | 5 | 12 | 20 | 29,8 | 17,8 | 3 | 12 | M8x1,25 |
MSP 11 |
25 | 20 | 5 | 12 | 20 | 48 | 20 | 3 | 28 | M6x1,0 |
MSP 121) |
25 | 20 | 5 | 12 | 22 | 42,5 | 22,5 | 3 | 20 | M8x1,25 |
MSP 14 |
60 | 50 | 10 | 15 | 24 | 32 | 20 | 5 | 12 | M6x1,0 |
MSP 15 |
60 | 50 | 10 | 15 | 25 | 46 | 26 | 5 | 20 | M8x1,25 |
MSP 19 |
75 | 55 | 20 | 19 | 30 | 46,5 | 26 | 4,8 | 20,5 | M8x1,25 |
MSP 22 |
180 | 180 | 20 | 22 | 36 | 62,9 | 37,5 | 4,5 | 25,4 | M12x1,75 |
MSP 30 |
350 | 350 | 25 | 30 | 45 | 69,2 | 43,8 | 6,5 | 25,4 | M12x1,75 |
MSP 45 |
600 | 600 | 25 | 45 | 62 | 107,3 | 66 | 8,5 | 41,3 | M20x2,5 |
1) Označuje lisovaný horní uzávěr
... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)
... Kuličky z nerezové oceli, pozinkované tělo a víčko
... Nylonová zátěžová kulička, pozinkované tělo a víčko
Nebo v případě zájmu na vyžádání info@mnsystems.cz
