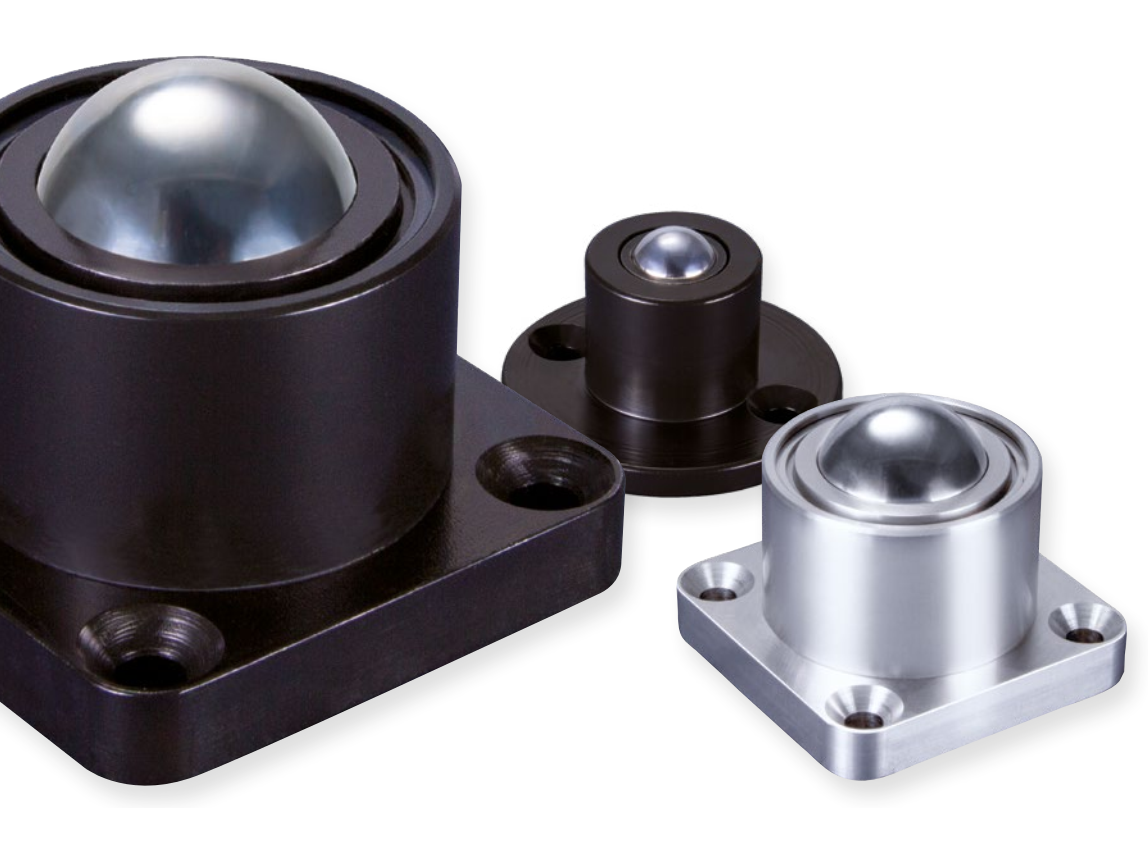

82 & 92 SÉRIE - FLANGE MOUNTED
- Typ: 82 & 92 - FLANGE MOUNTED / se spodní montážní přírubou
- 10 velikostí
- Únosnost: až 8000 kg
Příklad objednání:
9200 (série 9200 / provedení ST - standardní)
9200-A (série 9200 / provedení A)
9220-Z (série 9220 / provedení Z)
9200-SS (série 9200 / provedení SS)
9200-PB (série 9200 / provedení PB)
Popis:
Kuličkové jednotky těžké řady mají dvojitou recirkulaci. Proto nabízí nejvyšší únosnost a provozní rozsah při maximální přesnost a nejhladším chodu. Jsou vyrobeny z masivní oceli - tato konstrukce poskytuje nejvyšší zatížitelnost a nejdelší životnost. Velkou výhodou pro uživatele je, že lze kuličkové jednotky z této řady opravit pomocí dostupné sady náhradních dílů.
Vlastnosti:

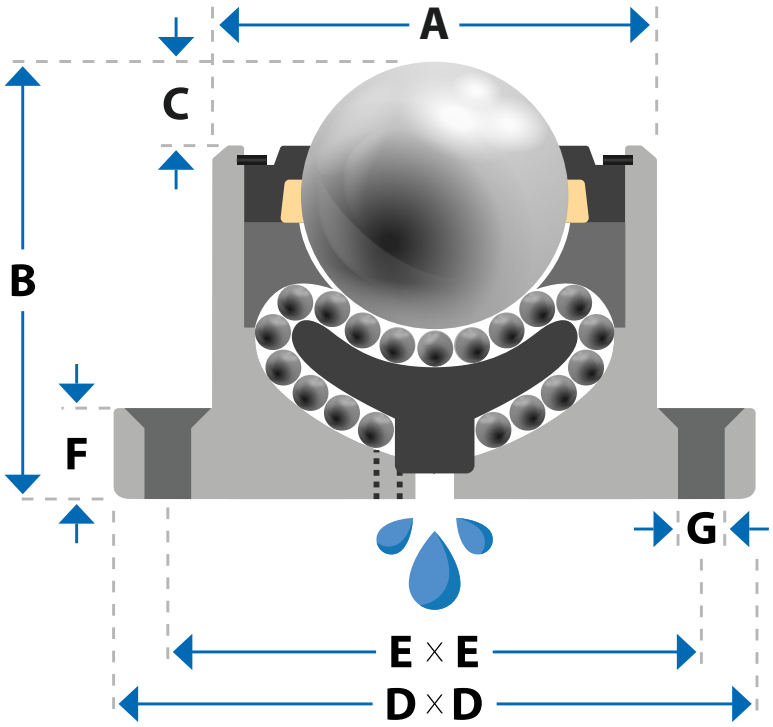

Specifikace kuličkové jednotky:
| Typ | Únosnost (kg) | Rozměry (mm) | |||||||
| Kulička Ø |
A | B | C | D x D Ø |
E x E | F | G Ø | ||
| 8200 | 50 | 12,7 | 23,8 | 22,2 | 3,82) | 44,51) | 34,9 | 3,2 | 2 x 3,6 |
| 8210 | 50 | 12,7 | 23,8 | 22,2 | 3,82) | 47,7 x 323) | 34,9 | 2,0 | 2 x 44) |
| 8220 | 90 | 15,8 | 24,0 | 29,0 | 5,0 | 40,01) | 32,0 | 4,0 | 4 x 4,54) |
| 8230 | 125 | 19,1 | 30,0 | 34,0 | 6,0 | 50,01) | 40,0 | 5,0 | 4 x 5,54) |
| 8240 | 180 | 25,4 | 38,0 | 45,0 | 8,0 | 60,01) | 49,0 | 6,0 | 4 x 6,54) |
| 9220 | 225 | 25,4 | 44,0 | 41,3 | 5,6 | 57,2 | 44,5 | 4,8 | 4 x 6,1 |
| 9221 | 225 | 25,4 | 44,5 | 41,3 | 7,1 | 57,2 | 44,5 | 4,8 | 4 x 6,1 |
| 9230 | 385 | 25,4 | 50,0 | 44,5 | 6,4 | 76,2 | 57,9 | 6,4 | 4 x 8,1 |
| 9240 | 1100 | 38,1 | 60,0 | 61,5 | 12,7 | 76,2 | 57,9 | 12,7 | 4 x 8,1 |
| 9241 | 1100 | 38,1 | 60,3 | 60,3 | 12,7 | 76,2 | 57,9 | 12,7 | 4 x 8,1 |
| 9250 | 2200 | 50,8 | 100,0 | 98,4 | 14,3 | 127,0 | 101,6 | 9,5 | 4 x 11,14) |
| 9260 | 4550 | 76,2 | 160,0 | 145 | 21,0 | 175,0 | 145,0 | 15,0 | 4 x 13,1 |
| 9270 | 8000 | 101,6 | 228,0 | 190 | 38,1 | 235,0 | 190,5 | 25,0 | 4 x 16,1 |
1) Kruhová příruba
2) Další 1,5 mm @ 16,2 mm Ø
3) 8210 - eliptická příruba
4) Není zapuštěn
Dostupné materiálové provedení:
Materiály komponent a odolnost proti korozi:
Náhradní díly a servisní sady:
Kuličkové jednotky Omnitrack Heavy Duty řady 9000 - v nepřetržité výrobě od roku 1954.
Rychlé obnovení výkonu během několika minut pomocí servisních sad S1 a S2, které nabízejí 2 úrovně komponentů a kompletní návod na generální opravu.
Tovární servisní služby lze využít pro pružinové a zakázkové jednotky, protože ty mohou vyžadovat speciální nářadí pro bezpečnou demontáž.
Pro objednání uveďte číslo původního dílu, jakoukoli identifikační značku a požadovanou servisní sadu, např. S1-9241. Pokud máte pochybnosti, kontaktujte nás a my vás udržíme v chodu!
Poznámka:
1 ) V případě potřeby objednání náhradních dílů nutno uvést o jaký typ jednotky se jedná a které náhradní díly jsou vyžadovány.
2 ) Postup lze vidět v sekci VIDEO
3 ) Náhradní díly a servisní sady jsou dostupné pro typy s Ø kuličky 25,4mm a vyšší
Nebo v případě zájmu na vyžádání info@mnsystems.cz
