Pneumaticky ovládané kuličkové jednotky umožňují vzduchem poháněné polohování.
PB25 PB525 PB625

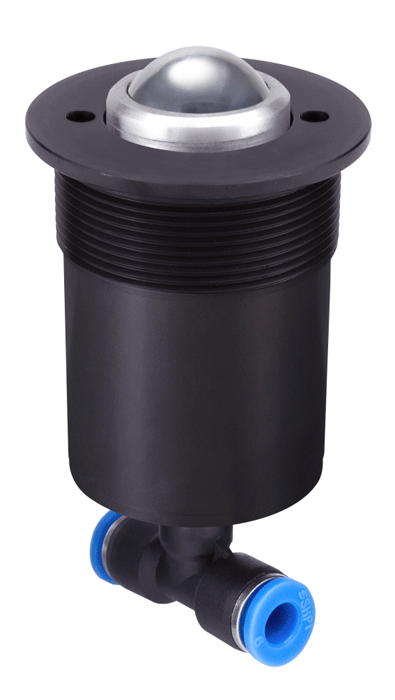

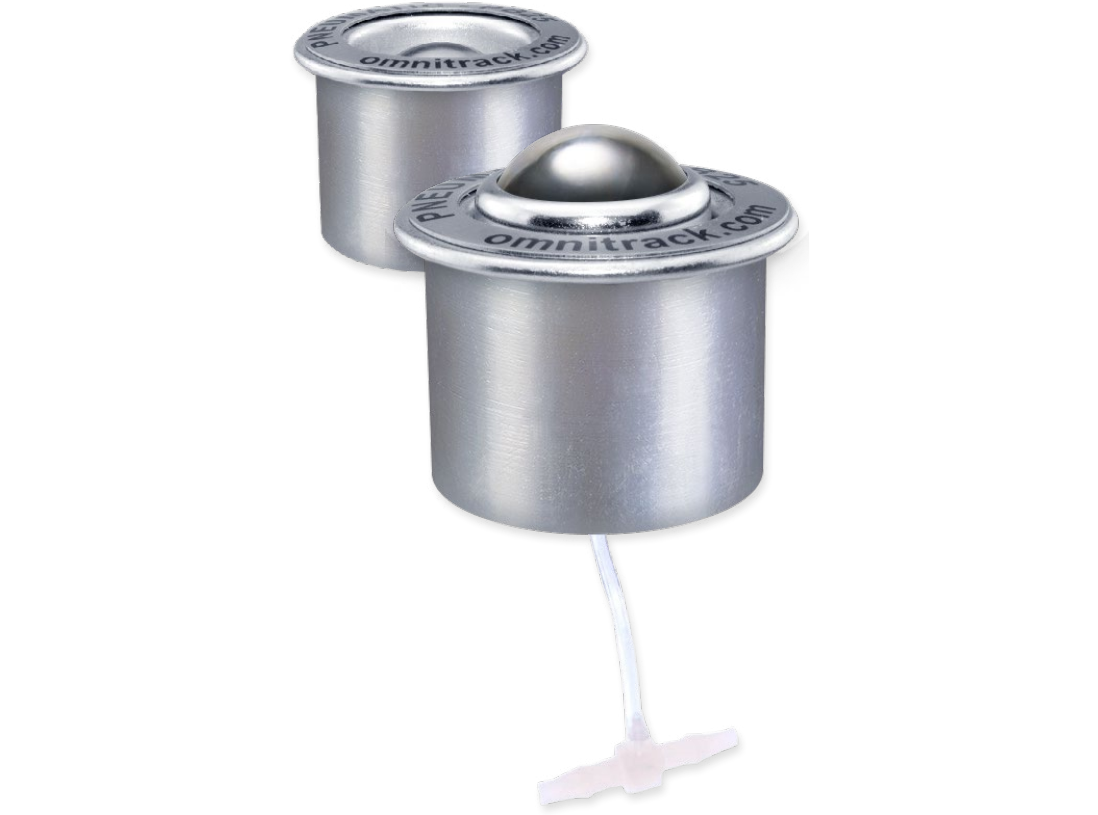

PB25 je ovládaná nízkým tlakem (4 bar max.) / PB525 a PB625 je ovládaná vysokým tlakem (6 bar max.)

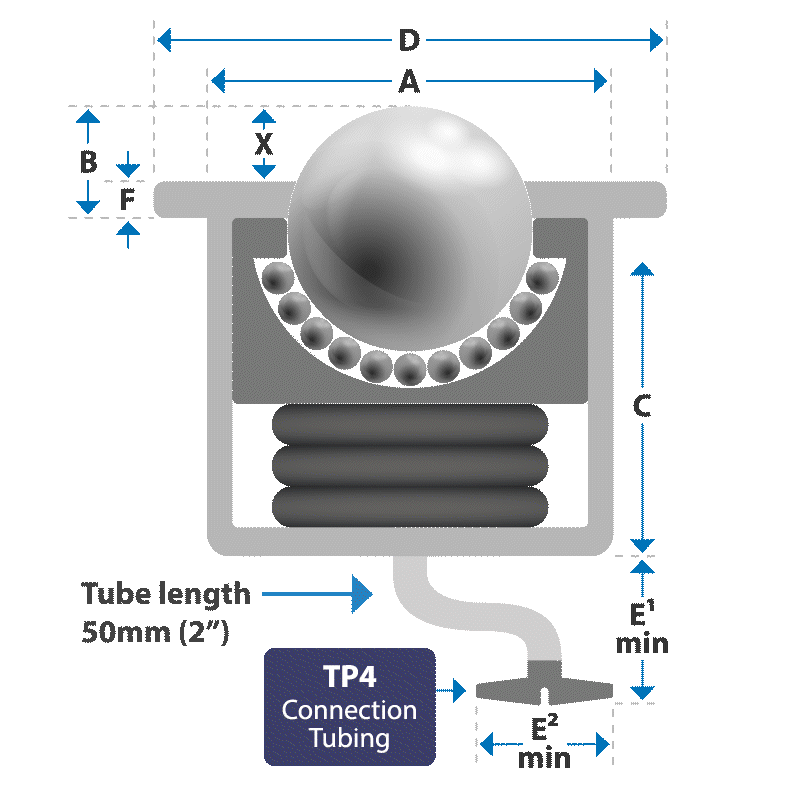

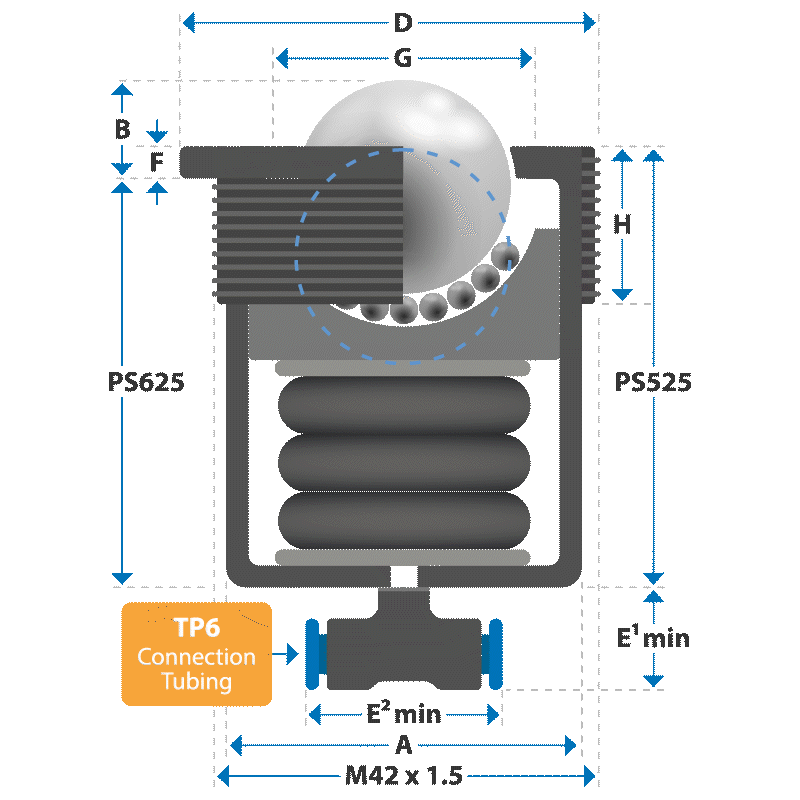

Typ | Únosnost | Ovl.tlak | Rozměry (mm) | |||||||||
(kg) | (bar) | A | B | C | D |
E1 min |
E2 min | F | G | H | X |
|
PB 25 | 25 | 3,4 | 39,7 | 12 | 31,9 | 47 | 15 | 37 | 2,54 | - | - | 9,5 |
PB 525 | 35 | 6 | 40 | 12,1 | 58 | 50 | 21 | 37 | 2,5 | 2x4,2Ø @ 34 PCD | 18 | 9,6 |
PB 625 | 35 | 6 | 40 | - | 58 | 42 | 21 | 37 | - | 2x4,2Ø @ 34 PCD | 20 | 9,6 |
Poznámka:
Jednotky s maximálním přívodním tlakem vzduchu ≤ 3,4 bar mají únosnost až 250 kg/kolejnici, zatímco jednotky s přívodem vzduchu ≤ 6 bar podporují zatížení až 2500 kg/kolejnici.

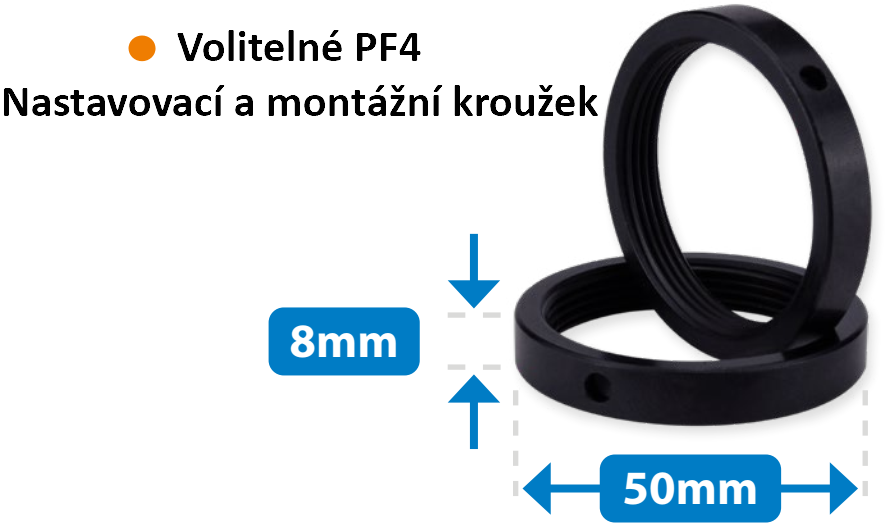

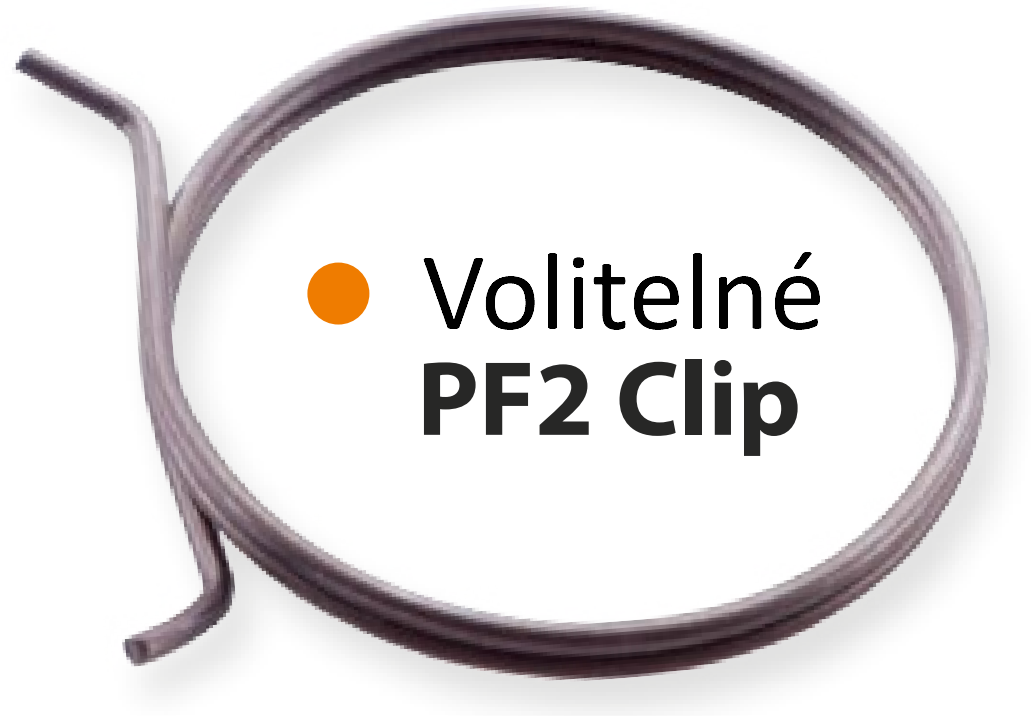

Pro PB25 lze zvolit klip PF2 | Pro PB525 a PB625 lze zvolit montážní a nastavovací kroužek PF4

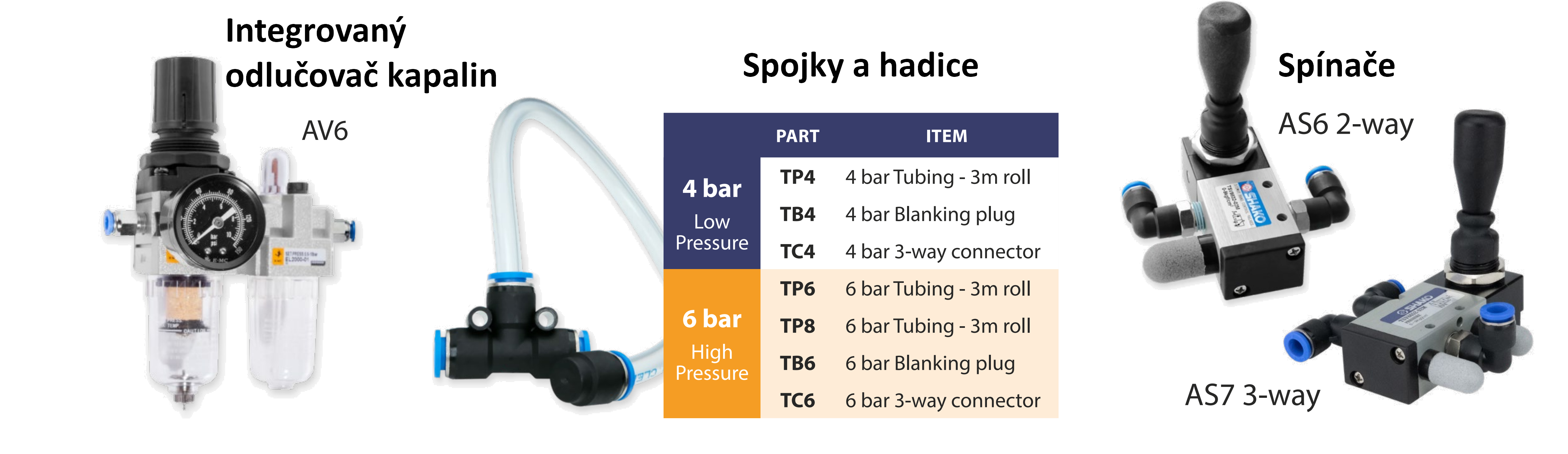

Všechny jednotky a kolejnice jsou vybaveny T-konektorem pro snadnou integraci. Vysokotlaké a nízkotlaké hadice, konektory a koncovky, lze dodat na vyžádání. Konfigurace společně se spínači a regulátory pro všestranné ovládání.
V nízkotlakých systémech je třeba prodloužit nebo změnit délku trubek pomocí volitelných řadových konektorů (TC4), protože trubky & spojky nejsou navrženy tak, aby se po sestavení daly oddělit. Příslušné záslepky jsou automaticky dodávány s každou objednávkou. K dispozici jsou alternativní materiály a velikosti koulí.

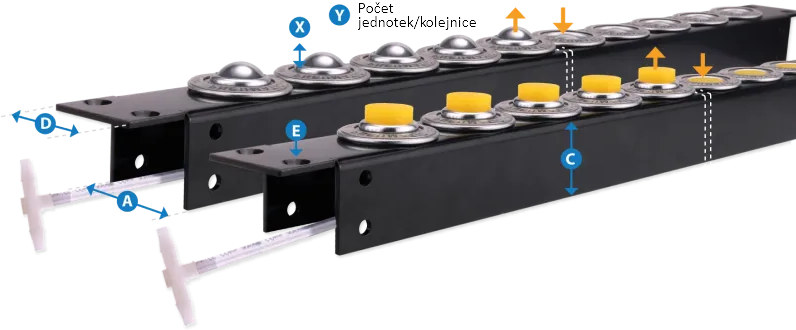

Typ | Únosnost (kg) | Rozměry (mm) | |||||||||
Délka | Bar | A | B |
C |
D | E | Y | X |
|||
PB 25 / 400 |
Kulička | 150 | 400 | 3,4 | 50 | 45,8 | 39 | 25 | 2x7Ø | 6 | 9,5 |
PB 25 / 600 | Kulička | 250 | 600 | 3,4 | 50 | 45,8 | 39 | 25 | 2x7Ø | 10 | 9,5 |

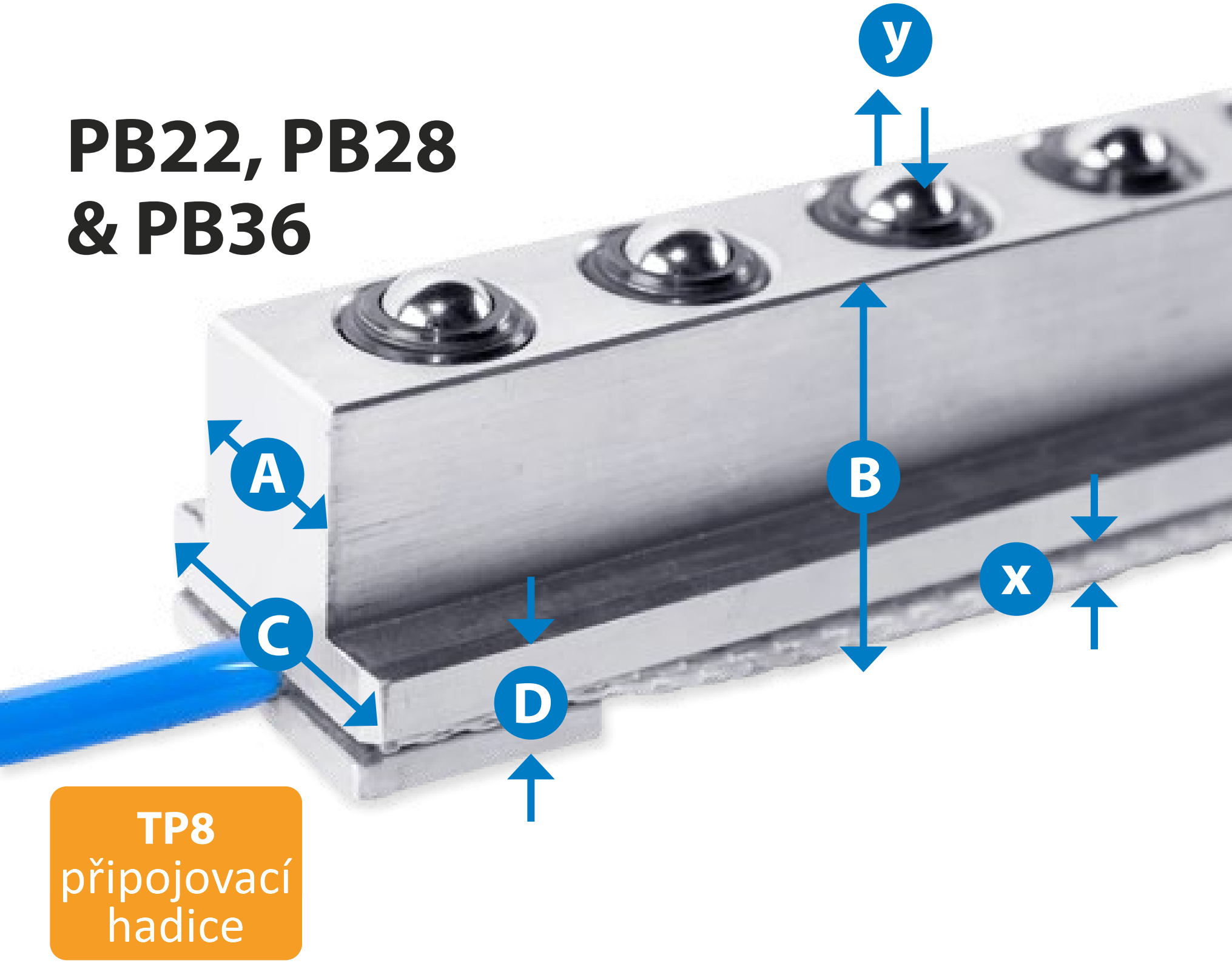

Typ | Únosnost (kg) | Rozměry (mm) | |||||||
Délka | Bar | A | B |
C |
D | X | Y |
||
PB 22 / 300 |
390 | 300 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 7 |
PB 22 / 600 | 780 | 600 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 15 |
PB 22 / 800 | 1040 | 800 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 20 |
PB 22 / 1000 | 1300 | 1000 | 6 | 21,5 | 38 | 37,5 | 15 | 3,5 | 25 |
PB 28 / 300 | 510 | 300 | 6 | 27 | 47 | 45 | 16 | 4 | 7 |
PB 28 / 600 | 1020 | 600 | 6 | 27 | 47 | 45 | 16 | 4 | 15 |
PB 28 / 800 | 1360 | 800 | 6 | 27 | 47 | 45 | 16 | 4 | 20 |
PB 28 / 1000 | 1700 | 1000 | 6 | 27 | 47 | 45 | 16 | 4 | 25 |
PB 36 / 300 | 750 | 300 | 6 | 32 | 57 | 57 | 20 | 4,5 | 7 |
PB 36 / 600 | 1500 | 600 | 6 | 32 | 57 | 57 | 20 | 4,5 | 15 |
PB 36 / 800 | 2000 | 800 | 6 | 32 | 57 | 57 | 20 | 4,5 | 20 |
PB 36 / 1000 | 2500 | 1000 | 6 | 32 | 57 | 57 | 20 | 4,5 | 25 |
