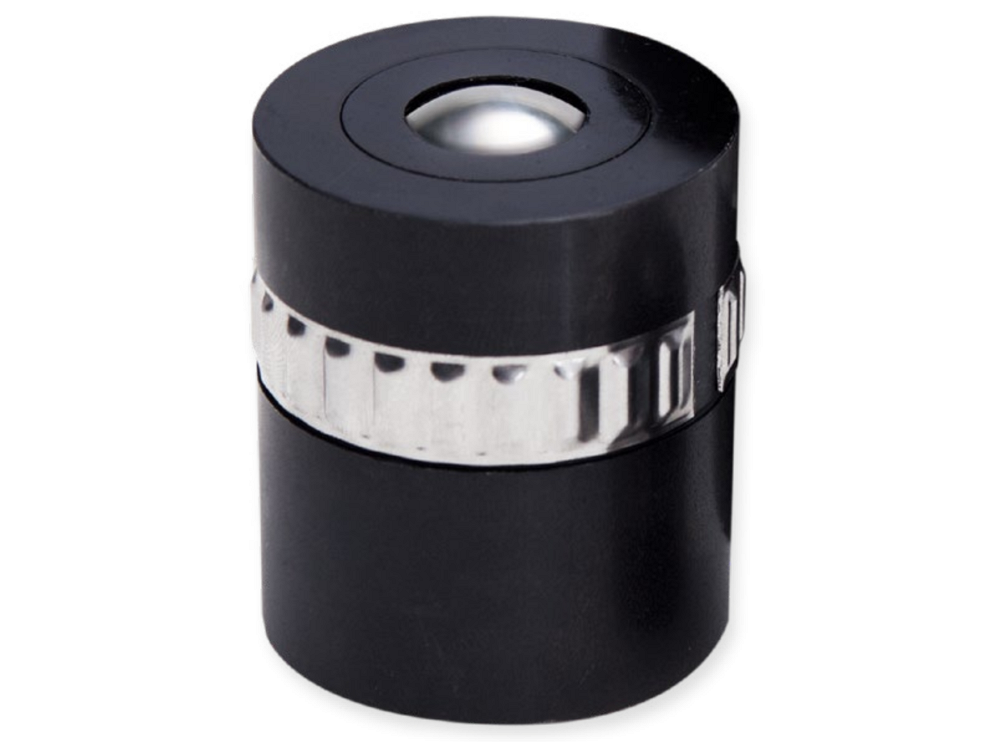

MN SÉRIE - TOLERANCE RING HOUSED SPRING LOADED
- Typ: MN - TOLERANCE RING HOUSED SPRING LOADED
- 4 modely
- Únosnost: až 585 kg
Příklad objednání:
MN25 (série MN / velikost 25 / provedení ST - standardní)
MN25-A (série MN / velikost 25 / provedení A)
Popis:
Díky předepnuté pružině umožňují velmi vhodné kompenzační vlastnosti, zejména za nerovných podmínek na trati nebo tam, kde dochází k rázovému zatížení. Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série, které mají hlavní nosnou kuličku o velikosti větší než 19 mm obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

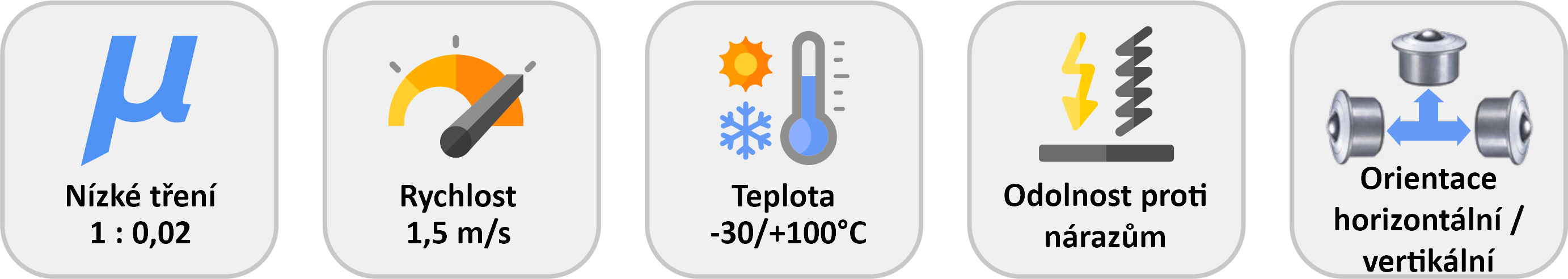

Vlastnosti:
Specifikace kuličkové jednotky:
Typ | Kulička Ø [mm] |
Zatížení [kg] | Stlačení [mm] |

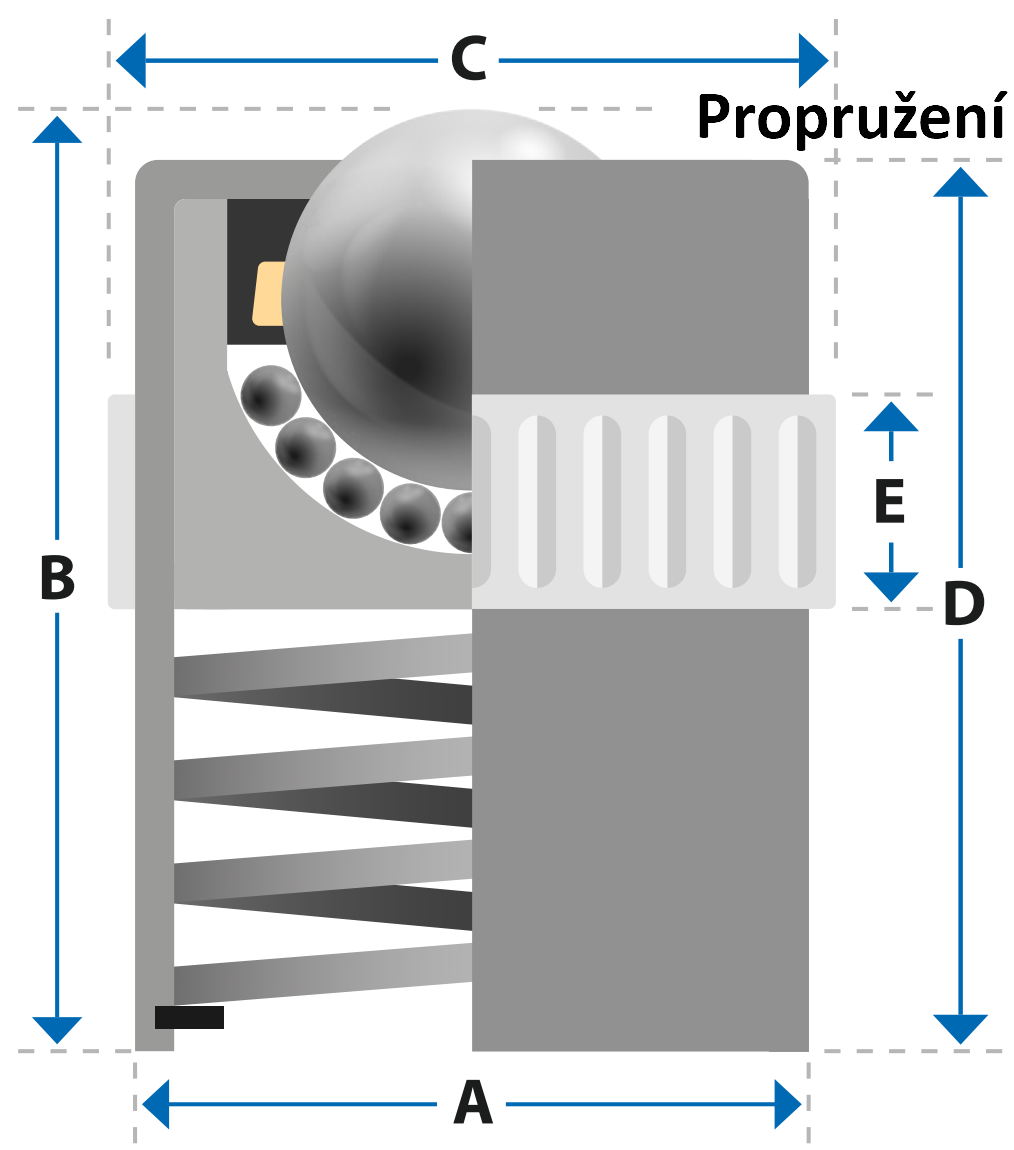

Zatížení při max stlačení [kg] | Rozměry [mm] | ||||
A | B | C | D | E |
|||||
MN12 | 12,7 | 40 | 1,5 | 90 | 23,9 | 30 | 24,5 | 28,5 | 10,5 |
MN16 | 15,8 | 60 | 1,5 | 110 | 29,9 | 36 | 30,5 | 34,5 | 10,5 |
MN25 | 25,4 | 100 | 1,5 | 175 | 39,8 | 48 | 40,5 | 46,5 | 10,5 |
MN30 | 30 | 335 | 1,5 | 585 | 49,9 | 60 | 50,5 | 58,5 | 12,3 |

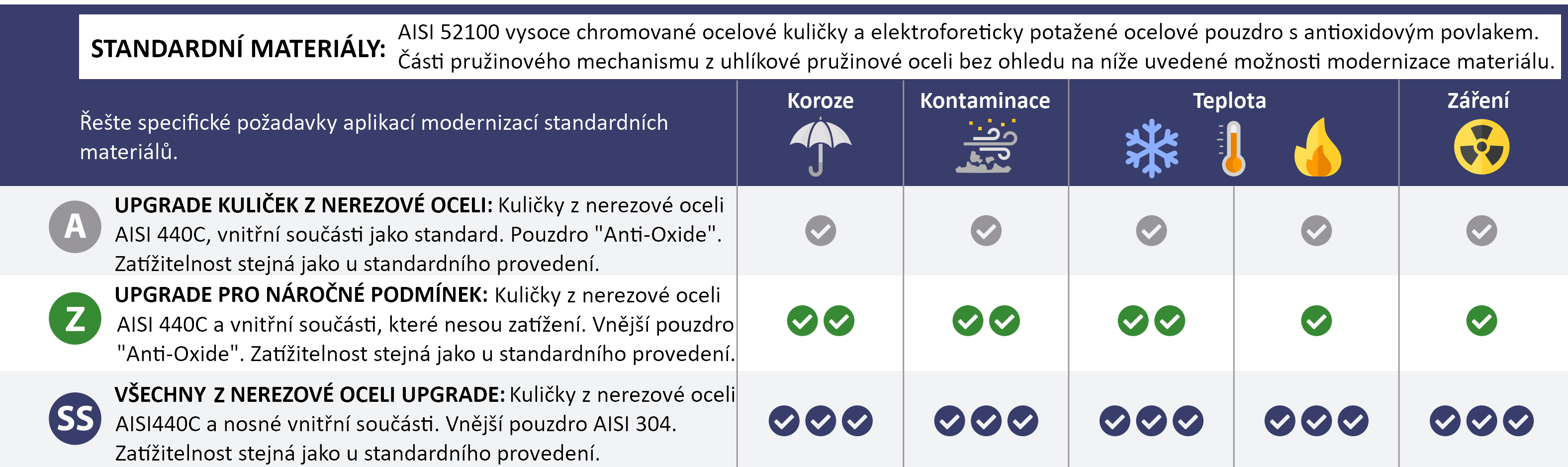

Dostupné materiálové provedení:

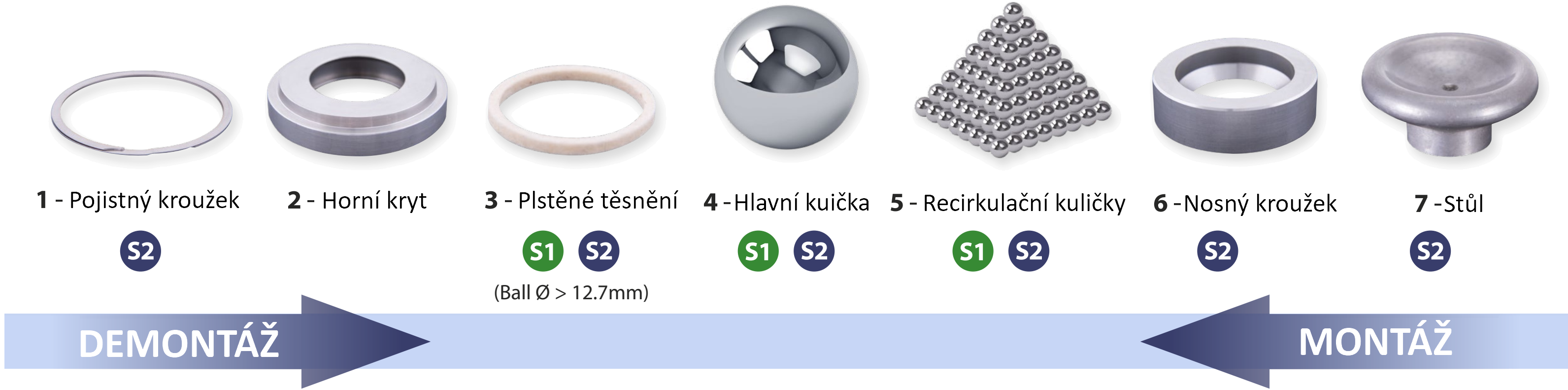

Náhradní díly a servisní sady:
Kuličkové jednotky Omnitrack Heavy Duty řady 9000 - v nepřetržité výrobě od roku 1954.
Rychlé obnovení výkonu během několika minut pomocí servisních sad S1 a S2, které nabízejí 2 úrovně komponentů a kompletní návod na generální opravu.
Tovární servisní služby lze využít pro pružinové a zakázkové jednotky, protože ty mohou vyžadovat speciální nářadí pro bezpečnou demontáž.
Pro objednání uveďte číslo původního dílu, jakoukoli identifikační značku a požadovanou servisní sadu, např. S1-9241. Pokud máte pochybnosti, kontaktujte nás a my vás udržíme v chodu!
Poznámka:
1 ) V případě potřeby objednání náhradních dílů nutno uvést o jaký typ jednotky se jedná a které náhradní díly jsou vyžadovány.
2 ) Postup lze vidět v sekci VIDEO
3 ) Náhradní díly a servisní sady jsou dostupné pro typy s Ø kuličky 25,4mm a vyšší
Nebo v případě zájmu na vyžádání info@mnsystems.cz
