T-BARS

- Typ: T - LIŠTA
- 5 velikostí
- Únosnost: až 484 kg
- Zdvih 2,6 mm

Příklad objednání:
T-20 / T-22 / T-24 / T-28 / T-36

Popis:

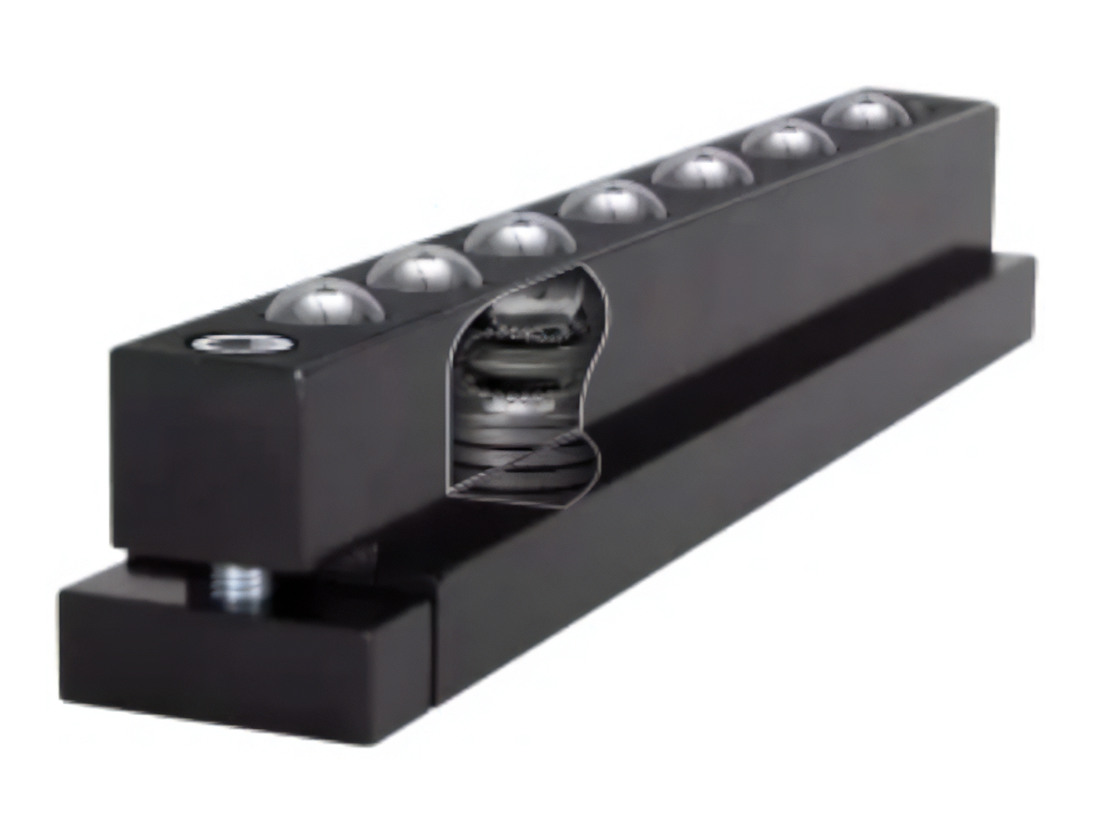

T-BARS jsou lišty, které obsahují vysoce odolné kuličkové jednotky s předepnutou pružinou pro přesné polohování a snadnou přepravu nástrojů a matric na lisovacích a strojních lůžkách. Po umístění do požadované pozice lisovací nástroj zatlačí kuličkové jednotky do těla lišty. Po ukončení procesu se kuličkové jednotky zvednou a jsou připraveny k další dopravě. T-BARS jsou vybaveny integrovaným zajišťovacím mechanismem.

Specifikace:

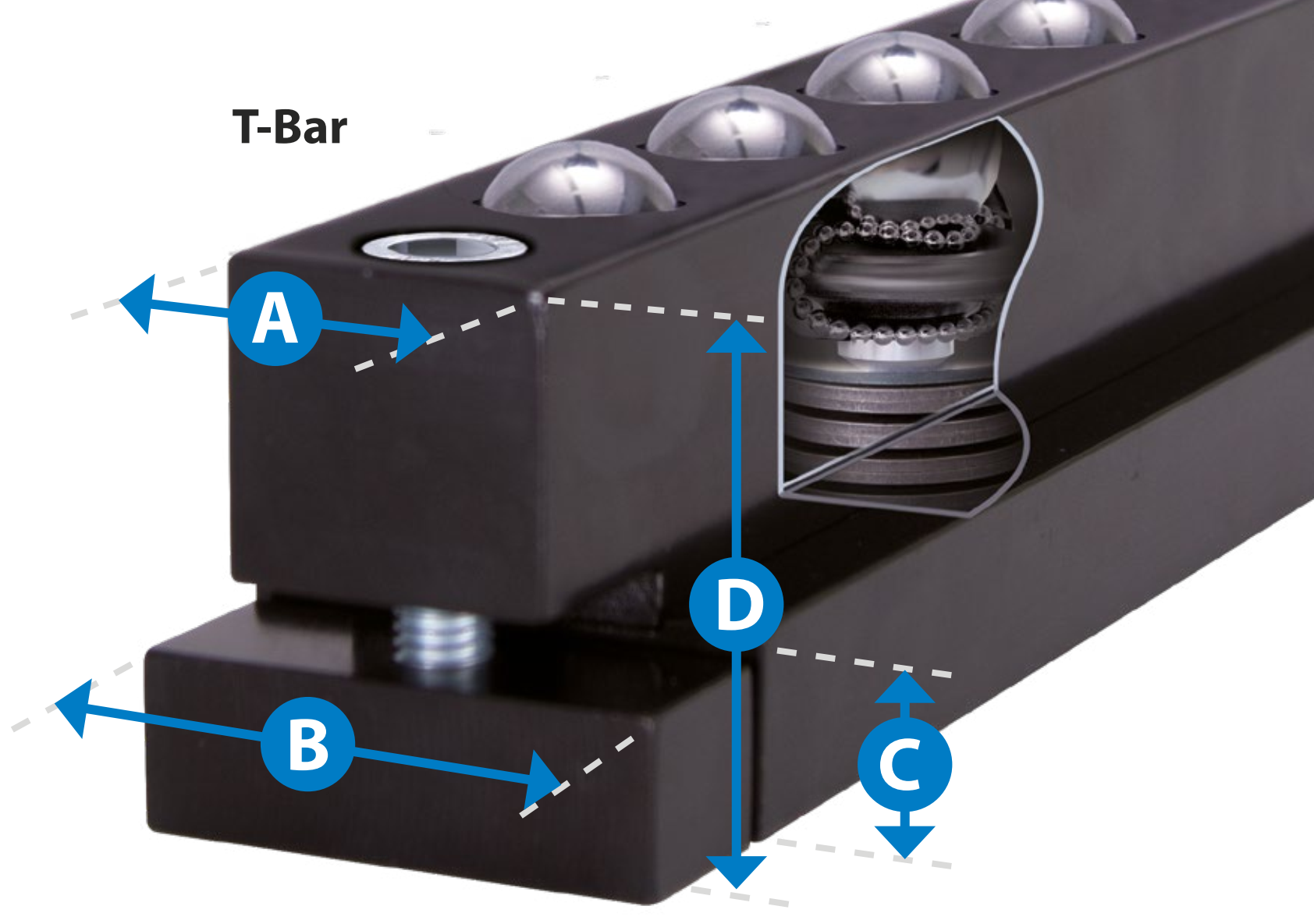

t bar

Typ	Rozměry (mm)				Délka lišty (mm)	Zatížení podpěry / lišty (kg)	Stlačení mm)	Zatížení při max stlačení (kg)	Počet kuliček
Typ	A	B	C	D	Délka lišty (mm)	Zatížení podpěry / lišty (kg)	Stlačení mm)	Zatížení při max stlačení (kg)	Počet kuliček
T-20	20	34	10	35	300	224	2,6	352	8
T-22	22	37	16	38	343	252	2,6	396	9
T-24	24	42	18	42	415	280	2,6	440	10
T-28	28	46	20	48	305	308	2,6	484	11
T-36	36	56	25	61	345	252	2,6	396	9
