TB série

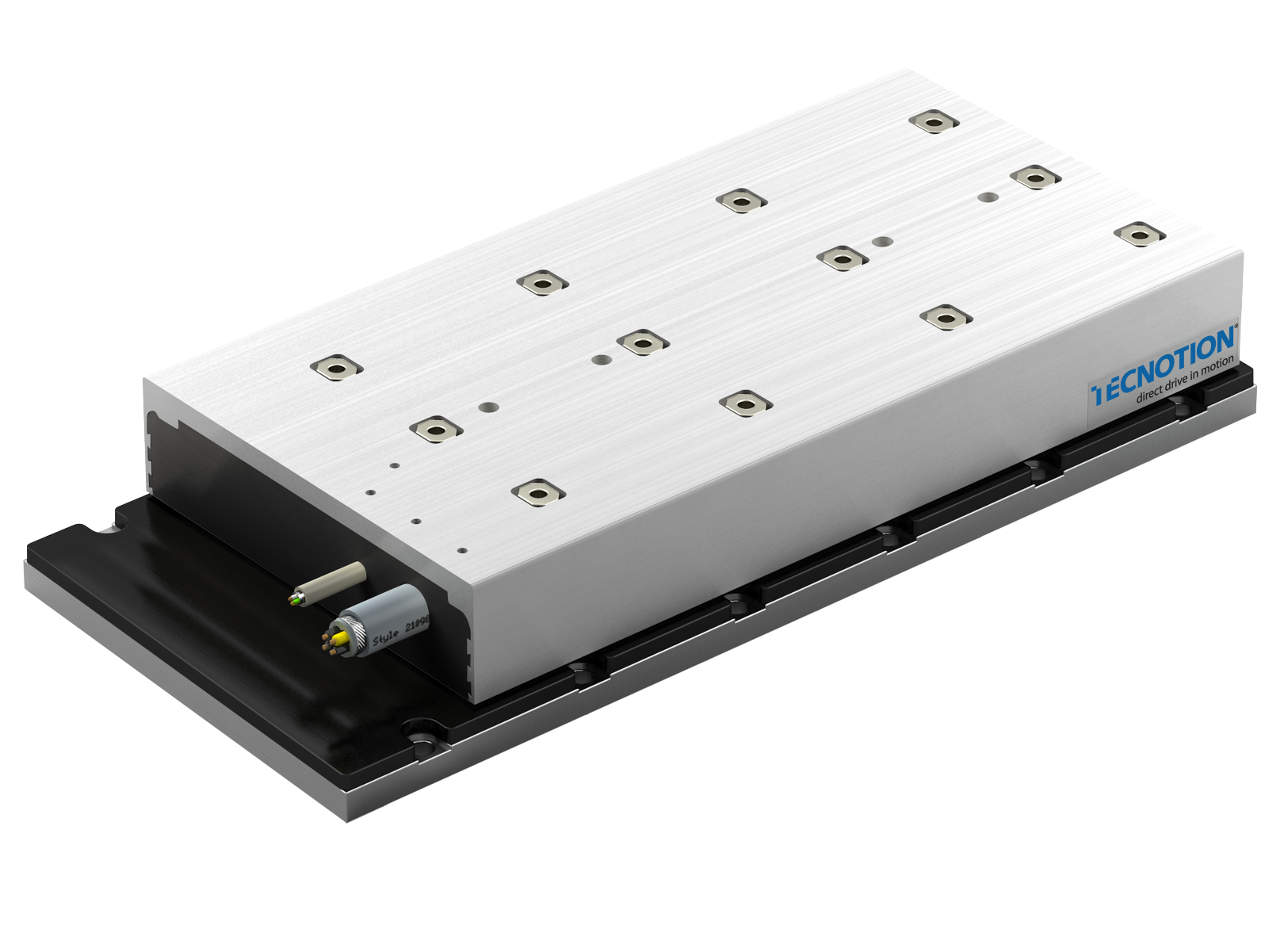

Lineární motor série TB
- Typ: TB
- 3 velikosti
- Cívky: TB12-TB15-TB30
- Magnetické dráhy: TB192-TB288
- Maximální posuvná síla: 4500N
- Trvalá posuvná síla: 1900N
Základní popis
Špičkové motory TB série jsou lineární přímé pohony, které kombinují vysokou akceleraci a rychlost, submikronovou přesnost polohování a nízkou spotřebu energie s vynikající hustotou síly. Vynikají v aplikacích, kde je vysoké zatížení a dlouhé pracovní cykly na denním pořádku.
Porovnání sérií
Výhody
- Kompaktní design
- Modulární provedení
- Přímý pohon
- Žádné mechanické opotřebení
- Bezvůlové provedení
- Vysoká dynamika
- Vysoká rychlost pohybu
- Vysoká přesnost polohování
- Opakovatelnost
- Možnost použití více nezávislých jezdců na jedné magnetické dráze

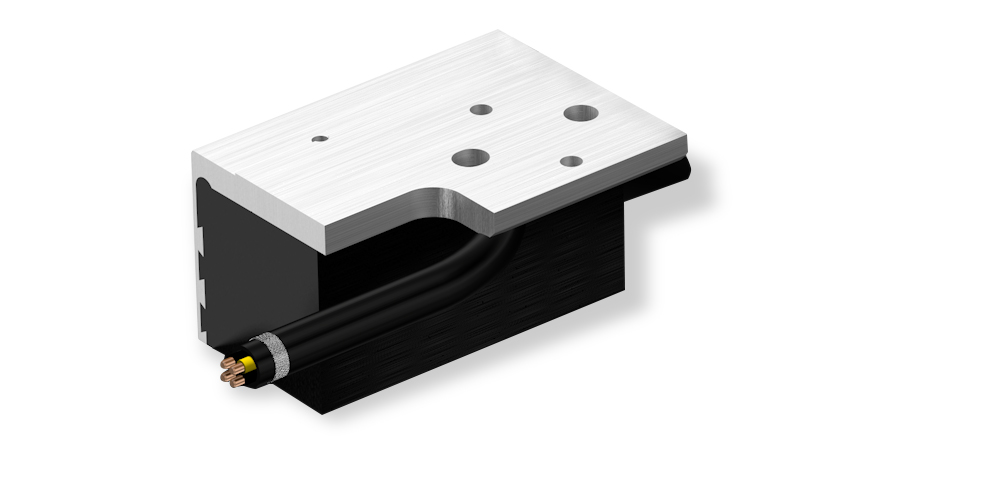

Analogový Hall modul
Lineární motory lze extrémně přesně polohovat pomocí optických enkodérů a pravítek. Pokud to není nutné, lze toto drahé odměřování nahradit modulem Analog Hall. Tento modul používá magnetickou stopu, na rozdíl od pravítka, jako lineární měřítko. Lze jej snadno namontovat na naše motory s železným jádrem a komunikuje prakticky se všemi standardními servopohony. Modul Analog Hall vyžaduje standardní napájení 5 Vdc.

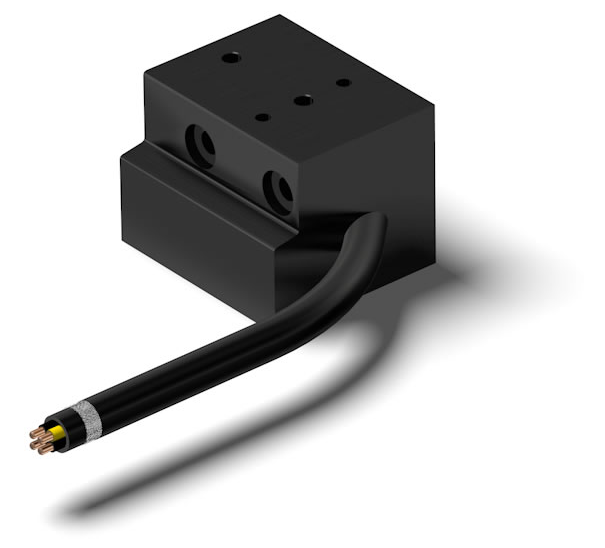

Digitální Hall modul
Pro komutaci máme volitelný digitální Hall modul, který lze použít s celou naší řadou lineárních motorů. Tyto digitální senzory poskytují 3 digitální výstupy, každá fáze posunutá o 120 stupňů, aby určila elektrický úhel mezi cívkami a magnety. Pokud nepoužíváte řídicí jednotku, která umožňuje komutovat v rámci servopohonu, může být tento modul nákladově efektivní alternativou. Digitální modul Hall vyžaduje napájení 4,5 až 28 Vdc.
