Kuličkové pouzdro KBSF-W

Zpět na: Dvojitá s přírubou

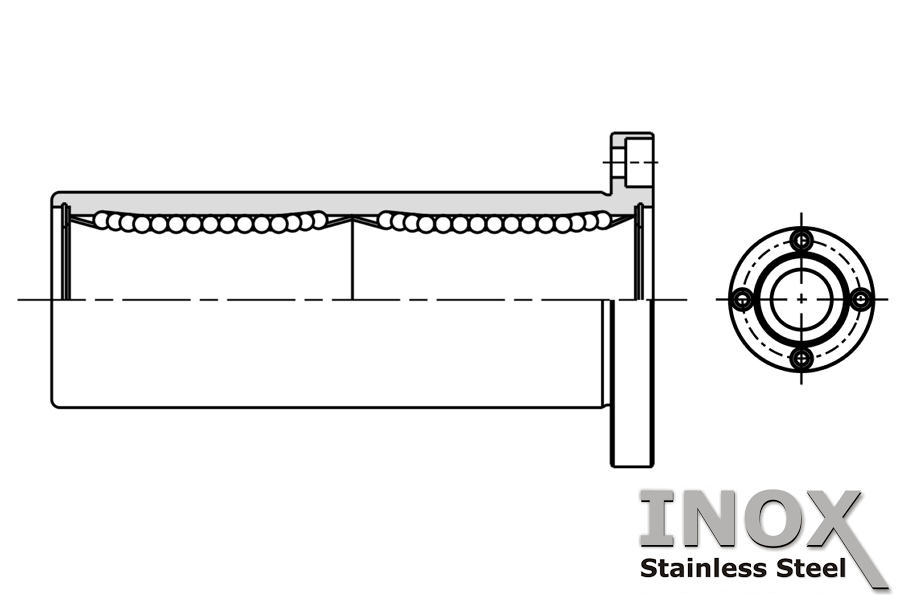

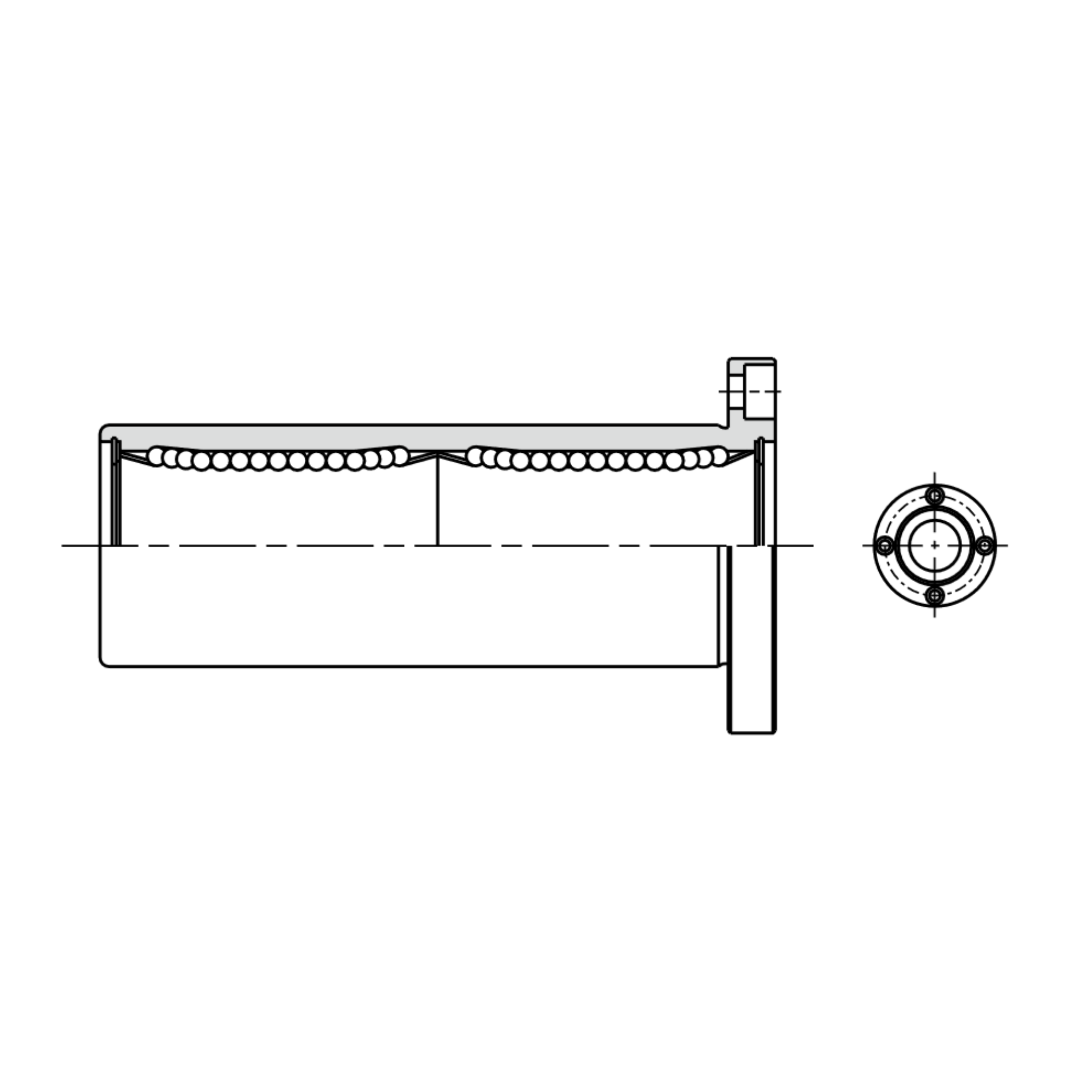

Kuličkové pouzdro KBSF-W

- Pro průměry hřídele: 8 - 60mm

- Provedení: nerezové

- Rozměry: dle ISO

- Statická únosnost: až 20kN

- Dynamická únosnost: až 7,55kN

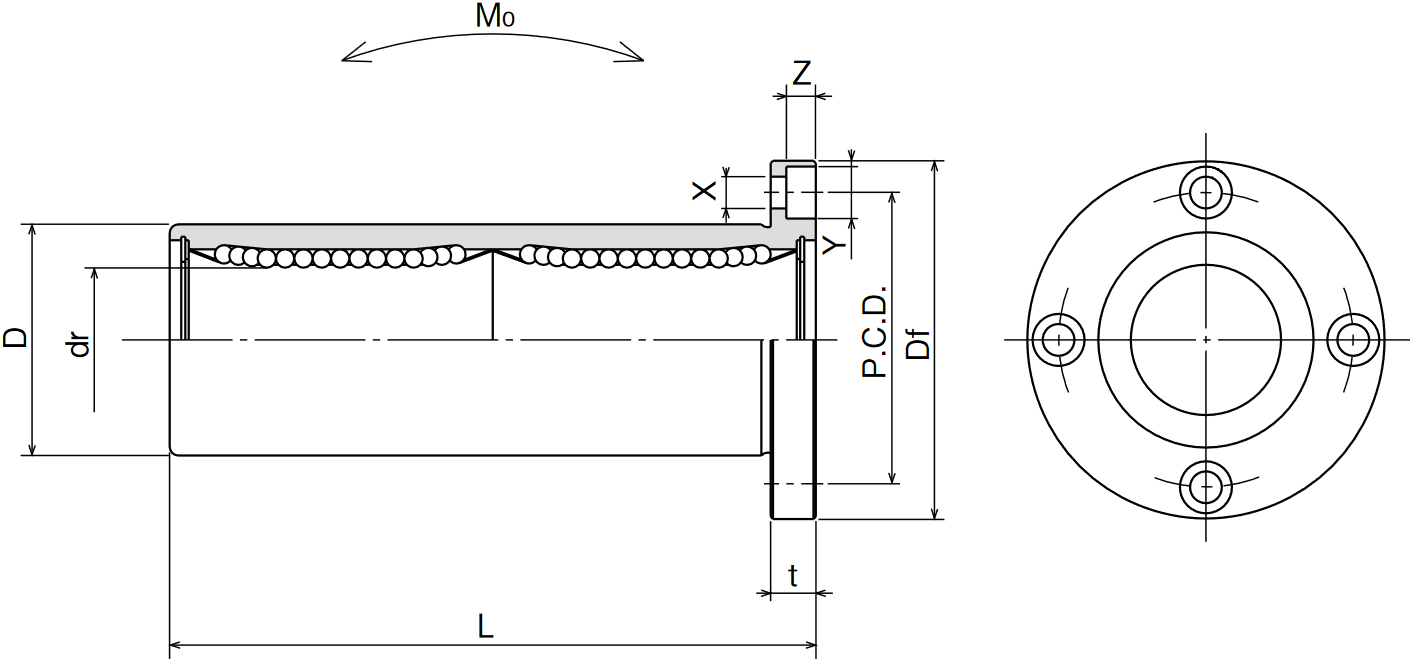

SMF W NACRT

Rozměry a únosnost:

Typ / Provedení Rozměry (mm)          Silové zatížení (N) Ohybový moment (Nm)
Nerezové Dynamické Statické  Statický
Nerezová klec Plastová klec dr D L Df t P.C.D. X Y Z C Co Mo
KBSF 8 W KBSF 8 G W 8 16 46 32 5 24 3,5 6,0 3,1 421 804 4,3
KBSF 12 W KBSF 12 G W 12 22 61 42 6 32 4,5 7,5 4,1 813 1570 11,7
KBSF 16 W KBSF 16 G W 16 26 68 46 6 36 4,5 7,5 4,1 921 1780 14,2
KBSF 20 W KBSF 20 G W 20 32 80 54 8 43 5,5 9,0 5,1 1370 2740 25,0
KBSF 25 W KBSF 25 G W 25 40 112 62 8 51 5,5 9,0 5,1 1570 3140 44,0
KBSF 30 W KBSF 30 G W 30 47 123 76 10 62 6,6 11,0 6,1 2500 5490 78,9
KBSF 40 W KBSF 40 G W 40 62 151 98 13 80 9,0 14,0 8,1 3430 8040 147,0
KBSF 50 W KBSF 50 G W 50 75 192 112 13 94 9,0 14,0 8,1 6080 15900 396,0
KBSF 60 W KBSF 60 G W 60 90 209 134 18 112 11,0 17,0 11,1 7550 20000 487,0



1) Materiály: hlavní tělo (X105CrMo17), klec (X2CrNi18-9), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 120°C

2) Materiály: hlavní tělo (X105CrMo17), klec (POM), kuličky (100Cr6)

    Provozní teplota: -20°C ~ 80°C

Nomenklatura značení: KBSF 25 G W UU

KBSF
 25 G W UU
1. 2. 3. 4. 5.
Typ Velikost Typ klece Dvojitý typ Těsnění

1 - Typ

     - KBSF ... nerezové provedení

2 - Vnitřní průměr

3 - Typ klece

     - bez označení ... nerezová klec

     - G ... plastová klec

4 - W ... dvojitý typ

5 - Těsnění

     - UU ... těsnění z obou stran

     - U ... těsnění z jedné strany

     - bez označení ... bez těsnění

















Poznámka: Kuličková pouzdra je možné dodat s povrchovou úpravou pro specifické prostředí
