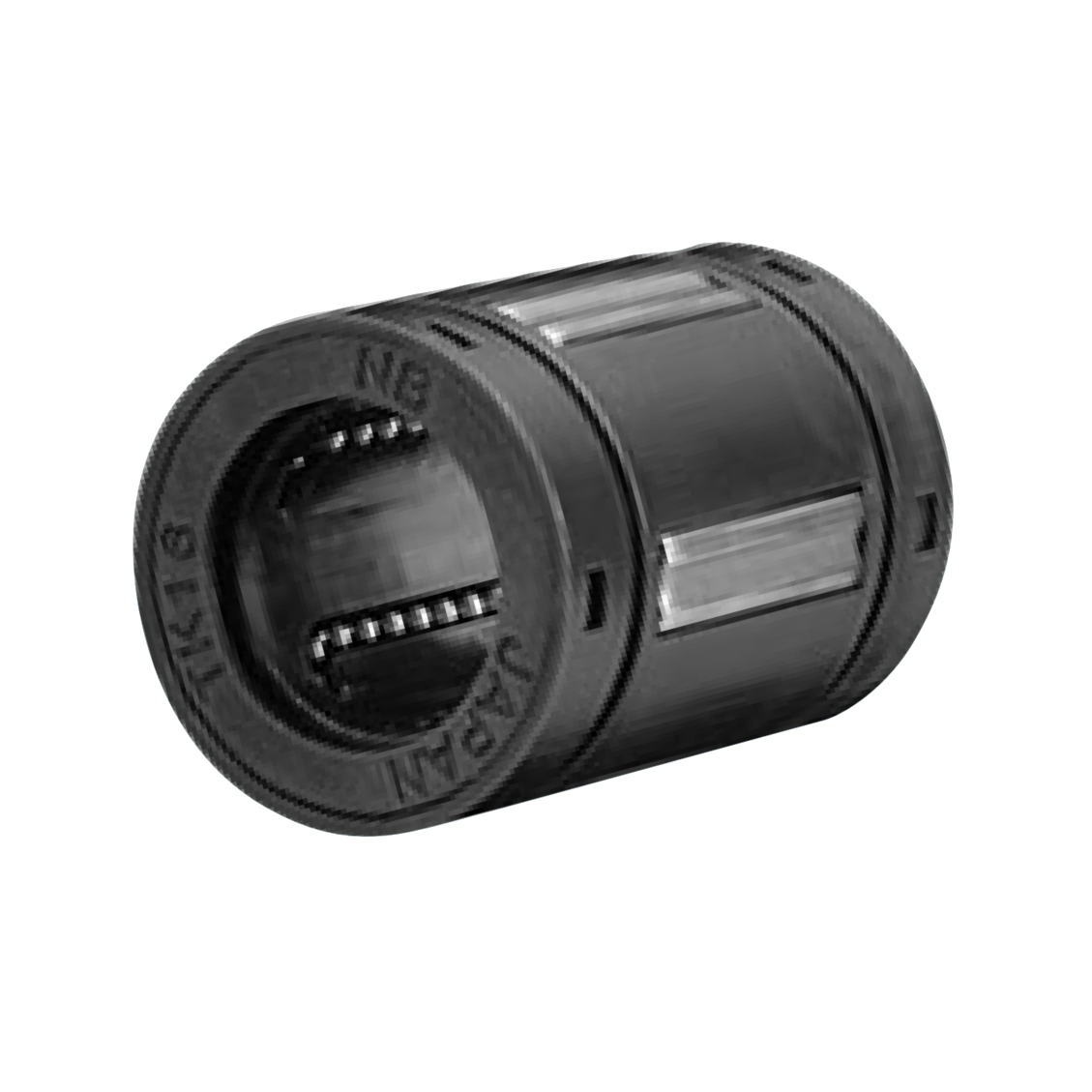

Kuličkové pouzdro TK

Kuličkové pouzdro TK

- Pro průměry hřídele: 8 - 50mm

- Provedení: umožňuje úhlové naklopení +/- 0,5°

- Maximální rychlost až 3m/s

- Rozměry: dle ISO 10285

- Statická únosnost: až 13,5kN

- Dynamická únosnost: až 10,8kN

tk nakres

Rozměry a únosnost:

Typ / Provedení	Rozměry (mm)						Silové zatížení (N)
	Rozměry (mm)						Dynamické	Statické
	dr	D	L	B	W	D1	C	Co
TK8	8	16	25	16,5	1,1	15,2	423	534
TK10	10	19	29	22,0	1,3	18,0	750	935
TK12	12	22	32	22,9	1,3	21,0	1020	1290
TK16	16	26	36	24,9	1,3	24,9	1250	1550
TK20	20	32	45	31,5	1,6	30,3	2090	2630
TK25	25	40	58	44,1	1,85	37,5	3780	4720
TK30	30	47	68	52,1	1,85	44,5	5470	6810
TK40	40	62	80	60,6	2,15	59,0	6590	8230
TK50	50	75	100	77,6	2,65	72,0	10800	13500

Nomenklatura značení:

TK NOM

Příklad značení: TK 25 UU - ST

- specifikace (TK - TOPBALL pouzdro)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran) / U (těsnění z jedné strany) / bez označení (bez těsnění)
- ST (bez kompenzace naklonění) / bez označení (s kompenzací naklonění)

Poznámka:

Kuličková pouzdra je možné dodat s antikorozní povrchovou úpravou nosných segmentů (SK)

Nosné segmenty jsou chemicky niklovány, kuličky jsou nerezové
