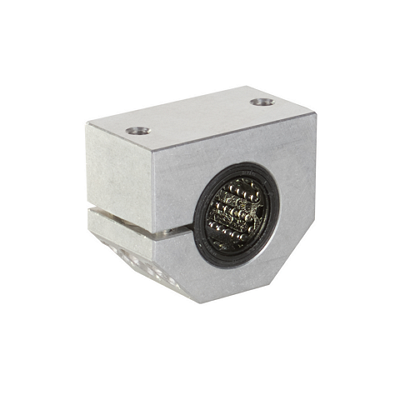

Kompaktní lineární set KGCE28
Kompaktní lineární set KGCE28
- Pro průměry hřídele: 12 - 50mm
- Provedení: nastavitelná radiání vůle
- Model: kompaktní
- Materiál: hlíník
- Možnost výběru pouzder KH nebo LBBR (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KGCE28-20 / KH-UU
- KGCE28 (typ lineárního domečku)
- 20 (pro hřídel průměr 20mm)
- KH (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

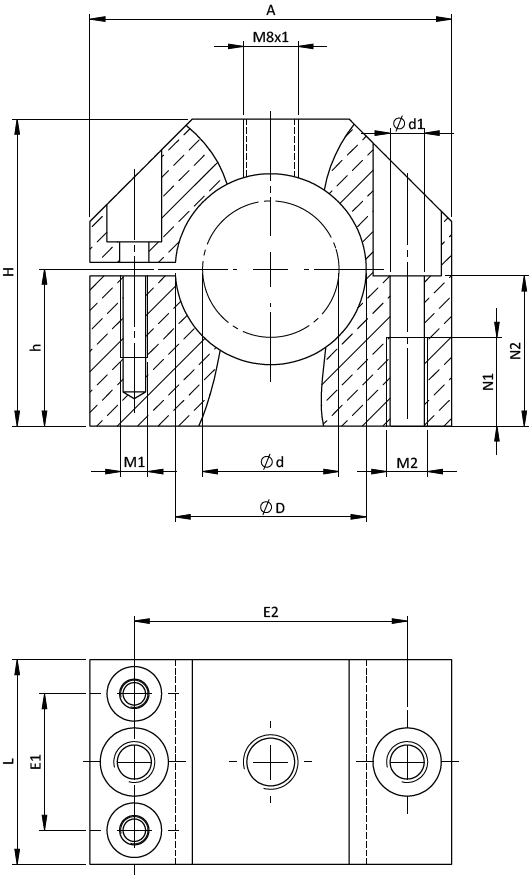

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | ||||||||||||
| d | D |
A | d1 | E1 | E2 | H | h | L | M1 | M2 | N1 |
N2 | |
| KGCE28-12 | 12 | 19 | 40 | 4,3 | 18 | 29 | 33 | 17 | 28 | M5 | M4 | 11 | 16 |
| KGCE28-16 | 16 | 24 | 45 | 4,3 | 19 | 34 | 38 | 19 | 30 | M5 | M4 | 11 | 18 |
| KGCE28-20 | 20 | 28 | 53 | 5,9 | 20 | 40 | 45 | 23 | 30 | M6 | M4 | 13 | 22 |
| KGCE28-25 | 25 | 35 | 62 | 6,6 | 25,5 | 48 | 54 | 27 | 40 | M8 | M6 | 18 | 26 |
| KGCE28-30 | 30 | 40 | 67 | 6,6 | 30,5 | 53 | 60 | 30 | 50 | M8 | M6 | 18 | 29 |
| KGCE28-40 | 40 | 52 | 87 | 8,4 | 36 | 69 | 76 | 39 | 60 | M10 | M8 | 22 | 38 |
| KGCE28-50 | 50 | 62 | 103 | 10,5 | 44 | 82 | 92 | 47 | 70 | M12 | M10 | 26 | 46 |

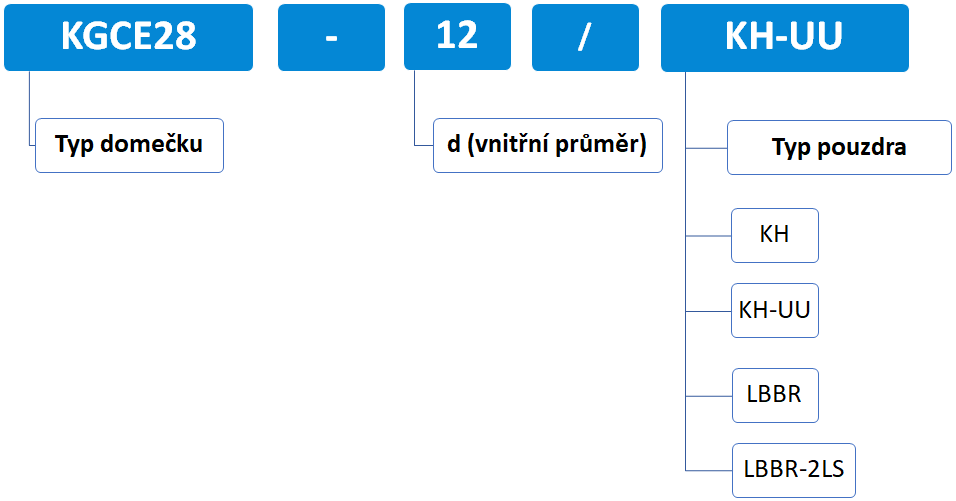

Nomenklatura značení:
Příklad značení: KGCE28-12 / KH-UU
- specifikace (KGCE28 - kompaktní uzavřený domeček)
- 12 (vnitřní průměr lineárního kuličkového pouzdra)
- KH-UU (KH pouzdro s těsněním)
Typ KH / KH-UU Typ LBBR / LBBR-2LS
Technické parametry KH zde Technické parametry LBBR zde
