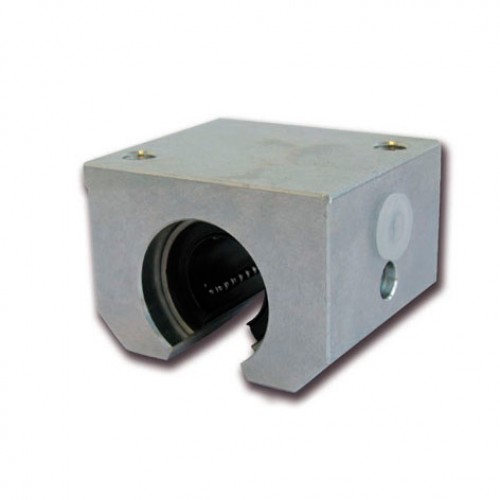

Lineární set LSE-OP
Lineární set LSE-OP
- Pro průměry hřídele: 12 - 40mm
- Provedení: otevřené / standardní
- Statická únosnost: až 4,02kN
- Dynamická únosnost: až 2,357kN

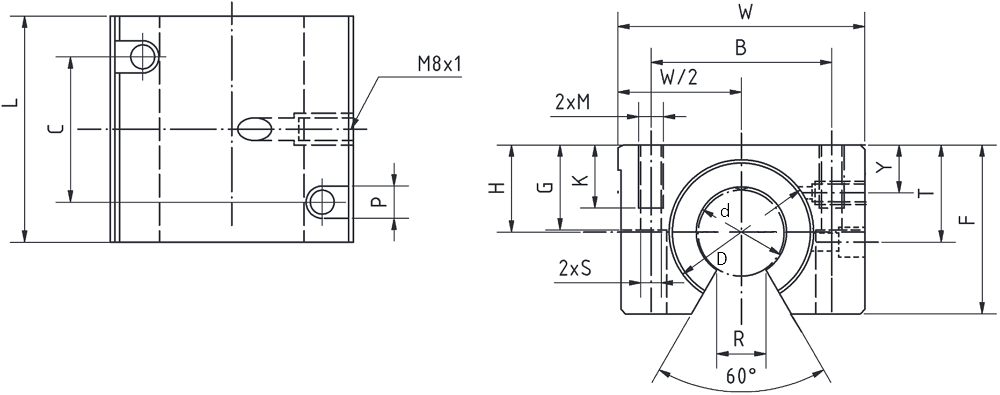

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||||||||
| Dynamické | Statické | |||||||||||||||||
| d | D H6 | H | W | L | F | G | Y | T | B | C | M |
P | K | S | R | C | Co | |
| LSE 12 UU-OP | 12 | 22 | 18 | 43 | 39 | 28 | 23,5 | 8 | 16,65 | 32 | 23 | M5 | 8 | 11 | 4,2 | 7,0 | 416 | 784 |
| LSE 16 UU-OP | 16 | 26 | 22 | 53 | 43 | 35 | 30,0 | 12 | 22,0 | 40 | 26 | M6 | 10 | 13 | 5,2 | 9,4 | 432 | 892 |
| LSE 20 UU-OP | 20 | 32 | 25 | 60 | 54 | 42 | 34,0 | 13 | 25,0 | 45 | 32 | M8 | 11 | 18 | 6,8 | 10,2 | 877 | 1370 |
| LSE 25 UU-OP | 25 | 40 | 30 | 78 | 67 | 51 | 40,0 | 15 | 31,5 | 60 | 40 | M10 | 15 | 22 | 8,6 | 12,5 | 908 | 1570 |
| LSE 30 UU-OP | 30 | 47 | 35 | 87 | 79 | 60 | 48,0 | 16 | 33,0 | 68 | 45 | M10 | 15 | 22 | 8,6 | 13,9 | 1584 | 2740 |
| LSE 40 UU-OP | 40 | 62 | 45 | 108 | 91 | 77 | 60,0 | 20 | 43,5 | 86 | 58 | M12 | 18 | 26 | 10,3 | 18,0 | 2357 | 4020 |

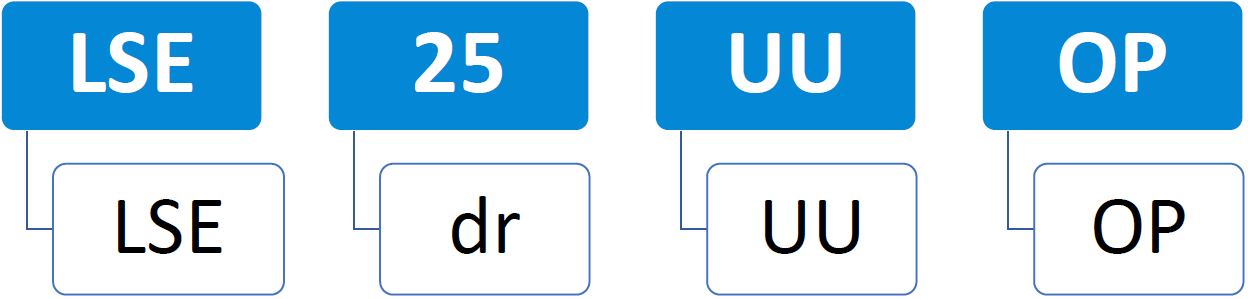

Nomenklatura značení:
Příklad značení: LSE 25 UU OP
- specifikace (LSE - otevřený lineární set)
- 25 (vnitřní průměr)
- UU (těsnění z obou stran)
- OP (otevřený typ)
