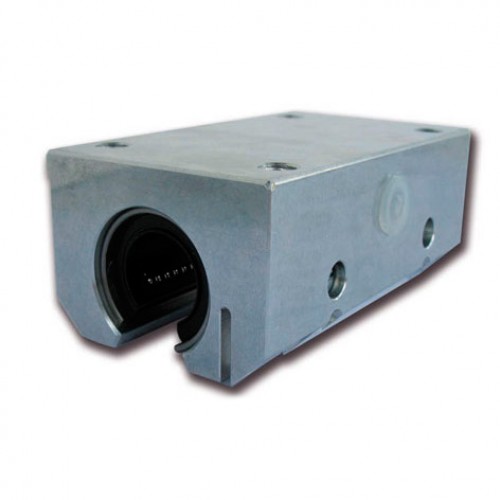

Lineární set LSEL-AO

- Pro průměry hřídele: 12 - 40mm
- Provedení: otevřené / tandemové
- Statická únosnost: až 8,04kN
- Dynamická únosnost: až 3,872kN

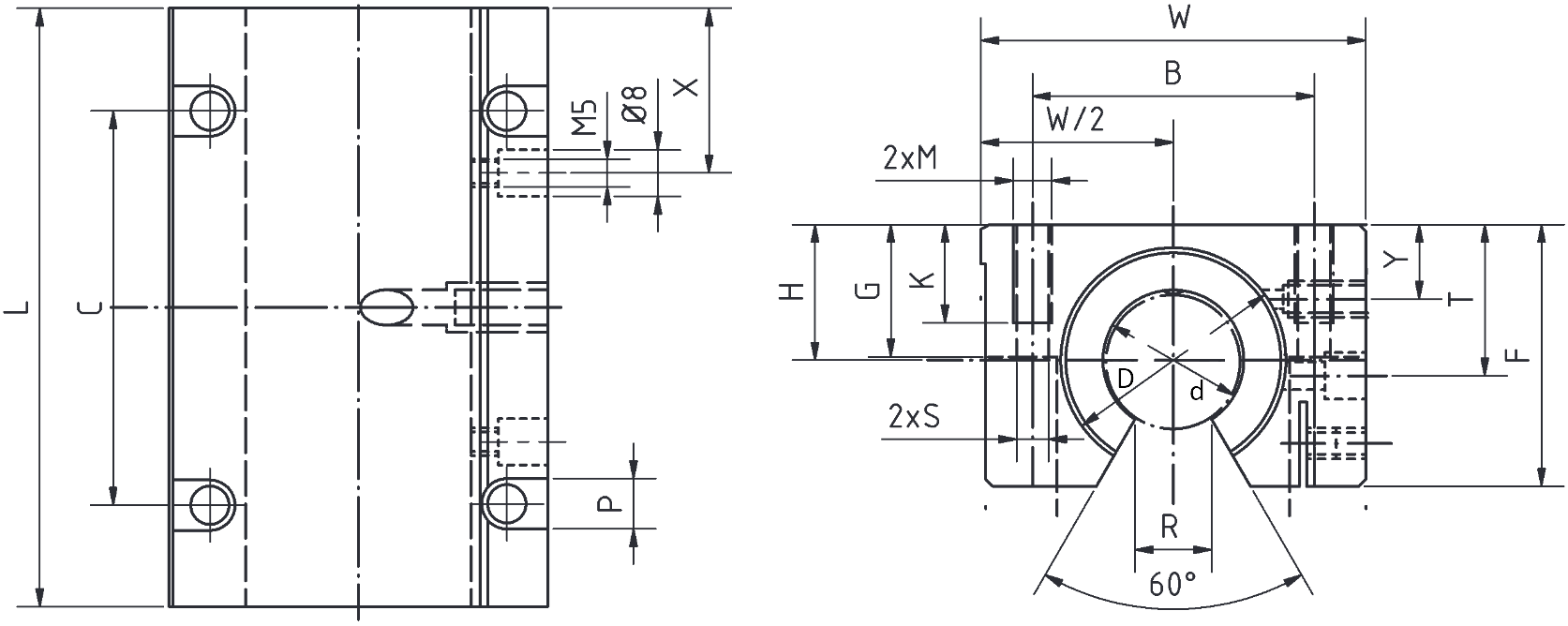

lsel ao nakres


Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Dynamické Statické
d D H6 H W L F G Y X T B C
M P K S R C Co
LSE 12 L UU-AO 12 22 18 43 76 30 25 8 19,5 16,65 32 56 M5 8 11 4,2 7,0 683 1570
LSE 16 L UU-AO 16 26 22 53 84 35 30 12 21,5 22,0 40 64 M6 10 13 5,2 9,4 710 1780
LSE 20 L UU-AO 20 32 25 60 104 42 34 13 27,0 25,0 45 76 M8 11 18 6,8 10,2 1440 2740
LSE 25 L UU-AO 25 40 30 78 130 51 40 15 33,5 31,5 60 94 M10 15 22 8,6 12,5 1490 3140
LSE 30 L UU-AO 30 47 35 87 152 60 48 16 39,5 33,0 68 106 M10 15 22 8,6 13,9 2600 5490
LSE 40 L UU-AO 40 62 45 108 176 77 60 20 45,5 43,5 86 124 M12 18 26 10,3 18,0 3872 8040

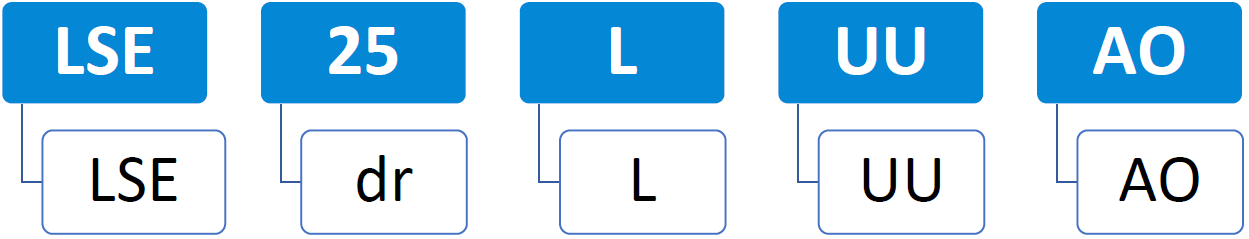

 Nomenklatura značení:

LSEL AO ZNACENI

Příklad značení: LSE 25 L UU AO

- specifikace (LSE - otevřený lineární set)
- 25 (vnitřní průměr)
- L (tandemový typ)
- UU (těsnění z obou stran)
- AO (otevřený, nastavitelný typ)
