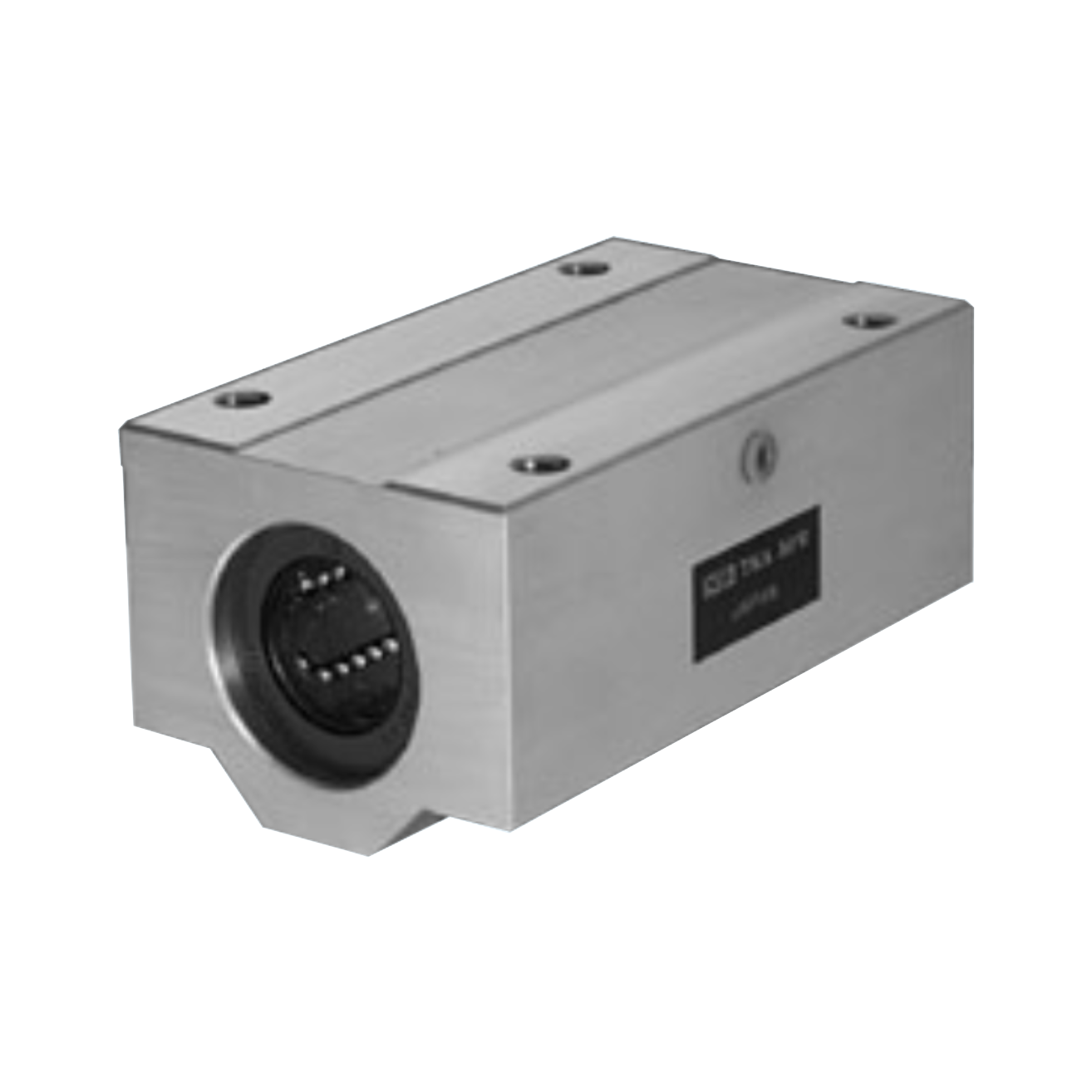

Lineární set TKA-W
Lineární set TKA-W
- Pro průměry hřídele: 8 - 40mm
- Provedení: uzavřené / tandemové
- Statická únosnost: až 16,46kN
- Dynamická únosnost: až 10,68kN

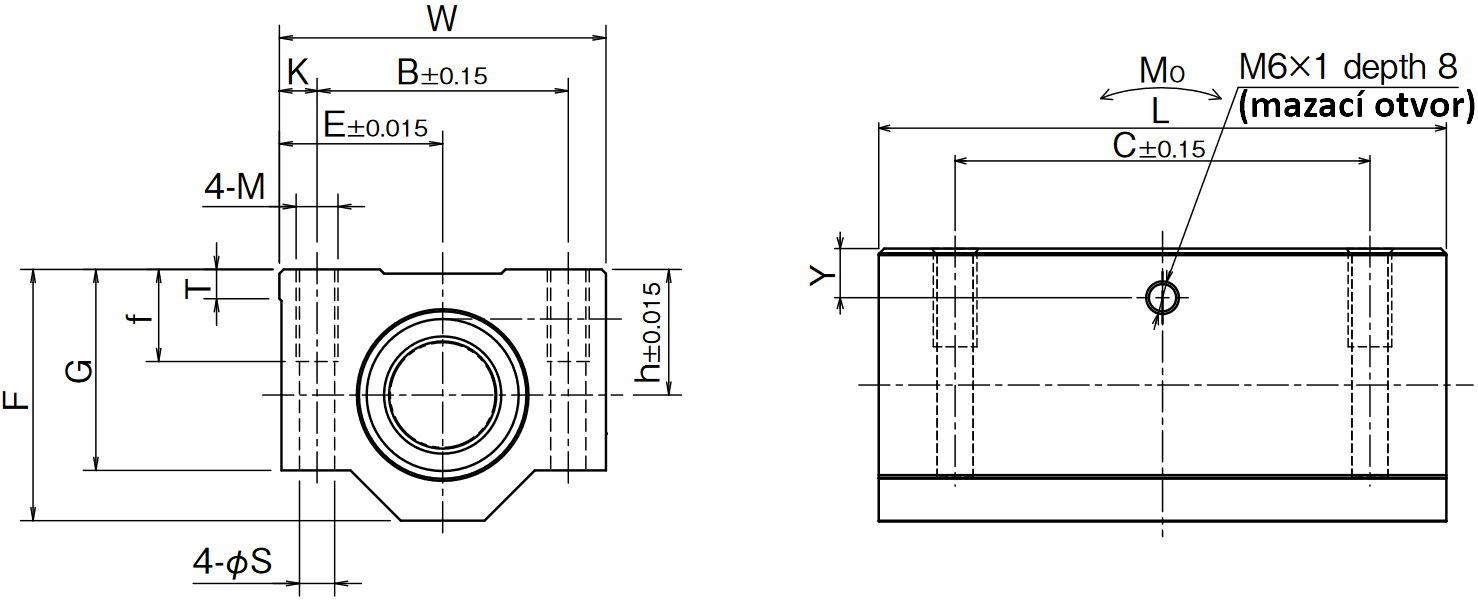

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | Ohybový moment (Nm) |
|||||||||||||||
| Dynamické | Statické | Statický | ||||||||||||||||
| dr | h | E | W | L | F | G | T | Y | B | C | K | M | f | S | C | Co | Mo | |
| TKA 8 W UU | 8 | 15 | 17,5 | 35 | 62 | 28 | 22 | 5 | 6,5 | 25 | 50 | 5,0 | M4 | 9 | 3,3 | 685 | 1068 | 6,53 |
| TKA 10 W UU | 10 | 16 | 20,0 | 40 | 70 | 31,5 | 25 | 5 | 7,0 | 29 | 52 | 5,5 | M5 | 11 | 4,3 | 1215 | 1870 | 13,4 |
| TKA 12 W UU | 12 | 18 | 21,5 | 43 | 76 | 35 | 28 | 5 | 7,5 | 32 | 56 | 5,5 | M5 | 11 | 4,3 | 1652 | 2580 | 20,9 |
| TKA 16 W UU | 16 | 22 | 26,5 | 53 | 84 | 42 | 35 | 5 | 9,5 | 40 | 64 | 6,5 | M6 | 13 | 5,3 | 2025 | 3100 | 28,2 |
| TKA 20 W UU | 20 | 25 | 30,0 | 60 | 104 | 50 | 42 | 5 | 9,0 | 45 | 76 | 7,5 | M8 | 18 | 6,6 | 3390 | 5260 | 62,0 |
| TKA 25 W UU | 25 | 30 | 39,0 | 78 | 130 | 60 | 48 | 7 | 10,0 | 60 | 94 | 9,0 | M10 | 22 | 8,4 | 6120 | 9440 | 149,0 |
| TKA 30 W UU | 30 | 35 | 43,5 | 87 | 152 | 70 | 58 | 8 | 11,5 | 68 | 106 | 9,5 | M10 | 22 | 8,4 | 8860 | 13620 | 247,0 |
| TKA 40 W UU | 40 | 45 | 54,0 | 108 | 176 | 90 | 72 | 10 | 14,0 | 86 | 124 | 11,0 | M12 | 26 | 10,5 | 10680 | 16460 | 349,0 |

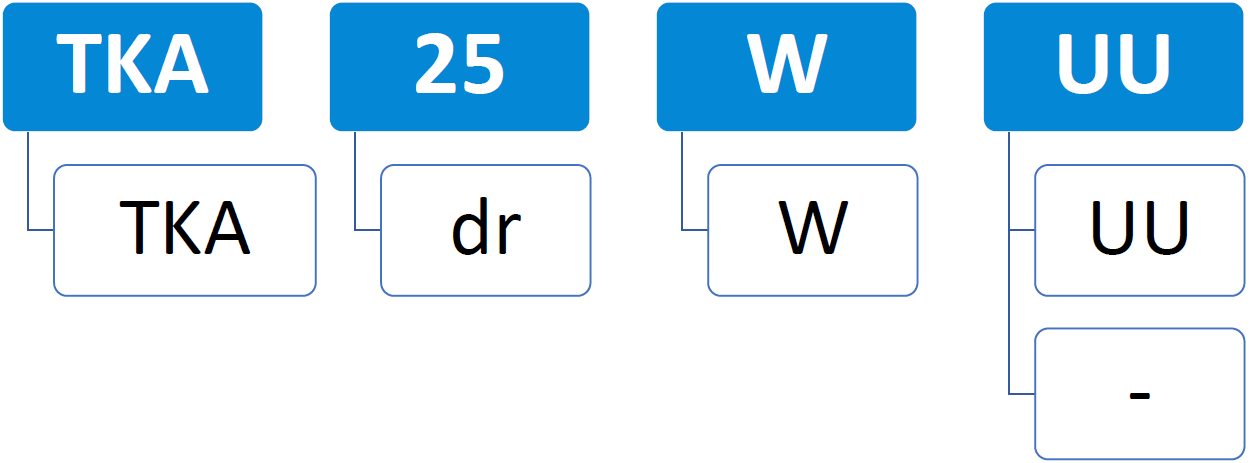

Nomenklatura značení:
Příklad značení: TKA 25 W UU
- specifikace (typ TKA)
- 25 (vnitřní průměr)
- W (tandemové provedení)
- UU (těsnění z obou stran) / bez označení (bez těsnění)
