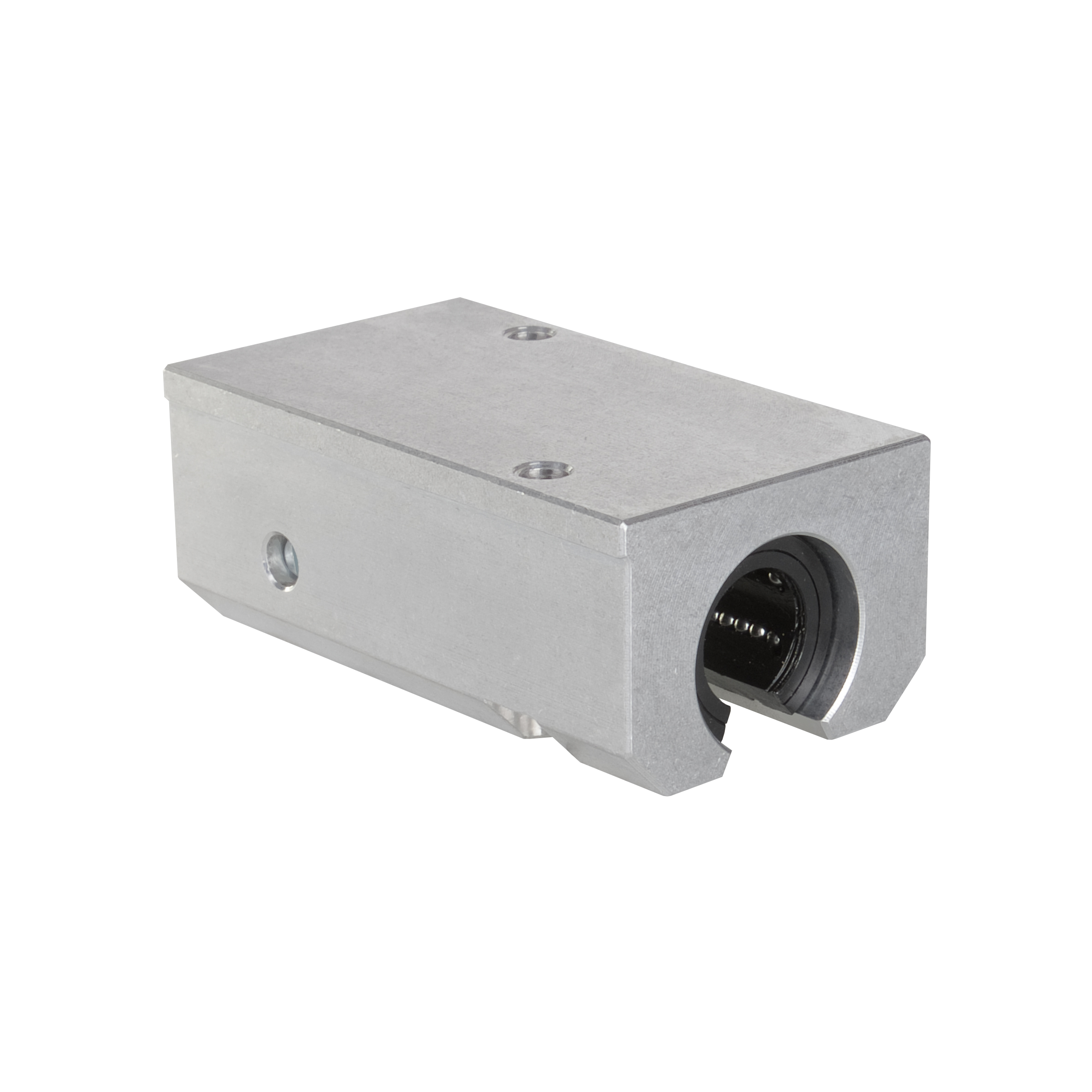

Lineární set KTGO87
Lineární set KTGO87
- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: tandemový lineární domeček
- Materiál: hlíník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KTGO87-25 / LME-UU
- KTGO87 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

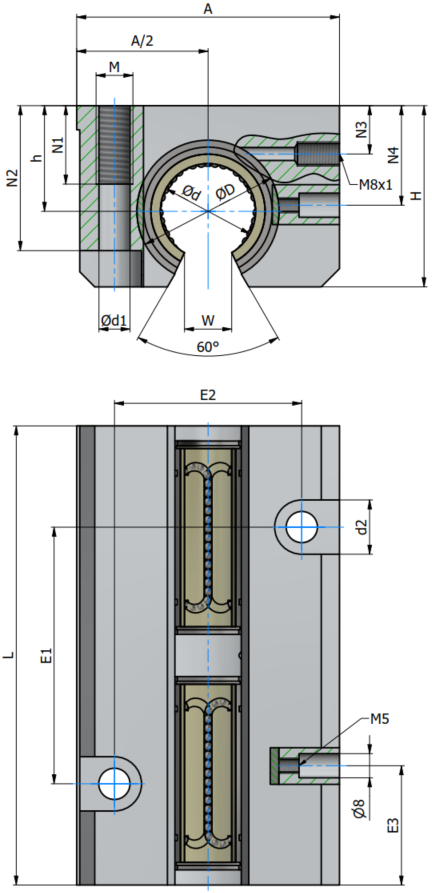

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | ||||||||||||||||
| Ød | ØD |
A | Ød1 | d2 | E1 | E2 | E3 | H | h | L | M | N1 | N2 | N3 | N4 | W | |
| KTGO87-12 | 12 | 22 | 43 | 5,2 | 10 | 40 | 30 | 19,5 | 28 | 18 | 76 | M6 | 13 | 23,5 | 10 | 16,65 | 7 |
| KTGO87-16 | 16 | 26 | 53 | 5,2 | 10 | 45 | 36 | 21,5 | 35 | 22 | 84 | M6 | 13 | 30 | 12 | 22 | 9,4 |
| KTGO87-20 | 20 | 32 | 60 | 6,8 | 11 | 55 | 45 | 27 | 42 | 25 | 104 | M8 | 18 | 34 | 13 | 25 | 10,2 |
| KTGO87-25 | 25 | 40 | 78 | 8,6 | 15 | 70 | 54 | 33,5 | 51 | 30 | 130 | M10 | 22 | 40 | 15 | 31,5 | 12,9 |
| KTGO87-30 | 30 | 47 | 87 | 10,3 | 18 | 85 | 62 | 39,5 | 60 | 35 | 152 | M12 | 26 | 48 | 16 | 33 | 14,4 |
| KTGO87-40 | 40 | 62 | 108 | 14,25 | 20 | 100 | 80 | 45 | 77 | 45 | 176 | M16 | 34 | 60 | 20 | 43,5 | 18,2 |
| KTGO87-50 | 50 | 75 | 132 | 14,25 | 20 | 125 | 100 | 56,5 | 88 | 50 | 224 | M16 | 34 | 49 | 20 | 47,5 | 33 |

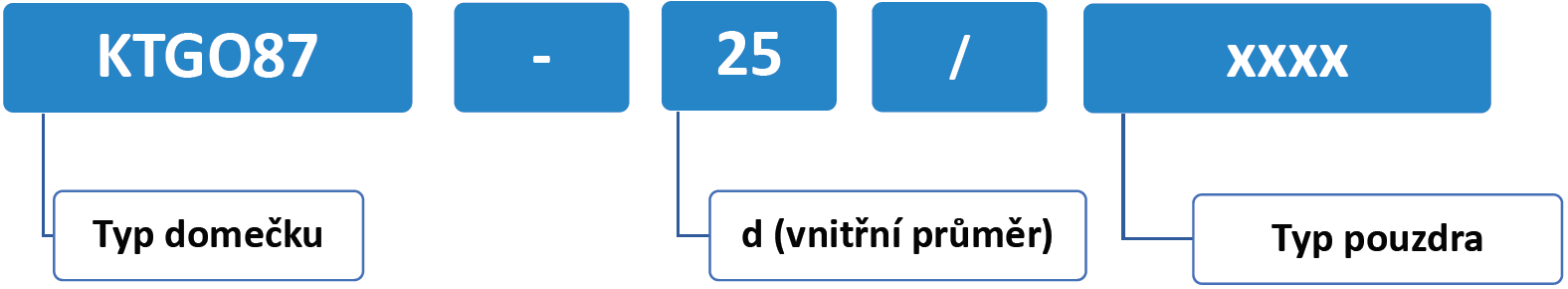

Nomenklatura značení:
Příklad značení: KTGO87-25 / LME-UU
- specifikace (KTGO87 - tandemový lineární otevřený domeček)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
Vhodné typy pouzder:
Typ KB-OP/KBS-OP Typ LME-OP-economy Typ BBE-OP/BBES-OP
Technické parametry zde Technické parametry zde Technické parametry zde
Typ BBET-OP Typ SBE-OP Typ TK-OP
Technické parametry zde Technické parametry zde Technické parametry zde
