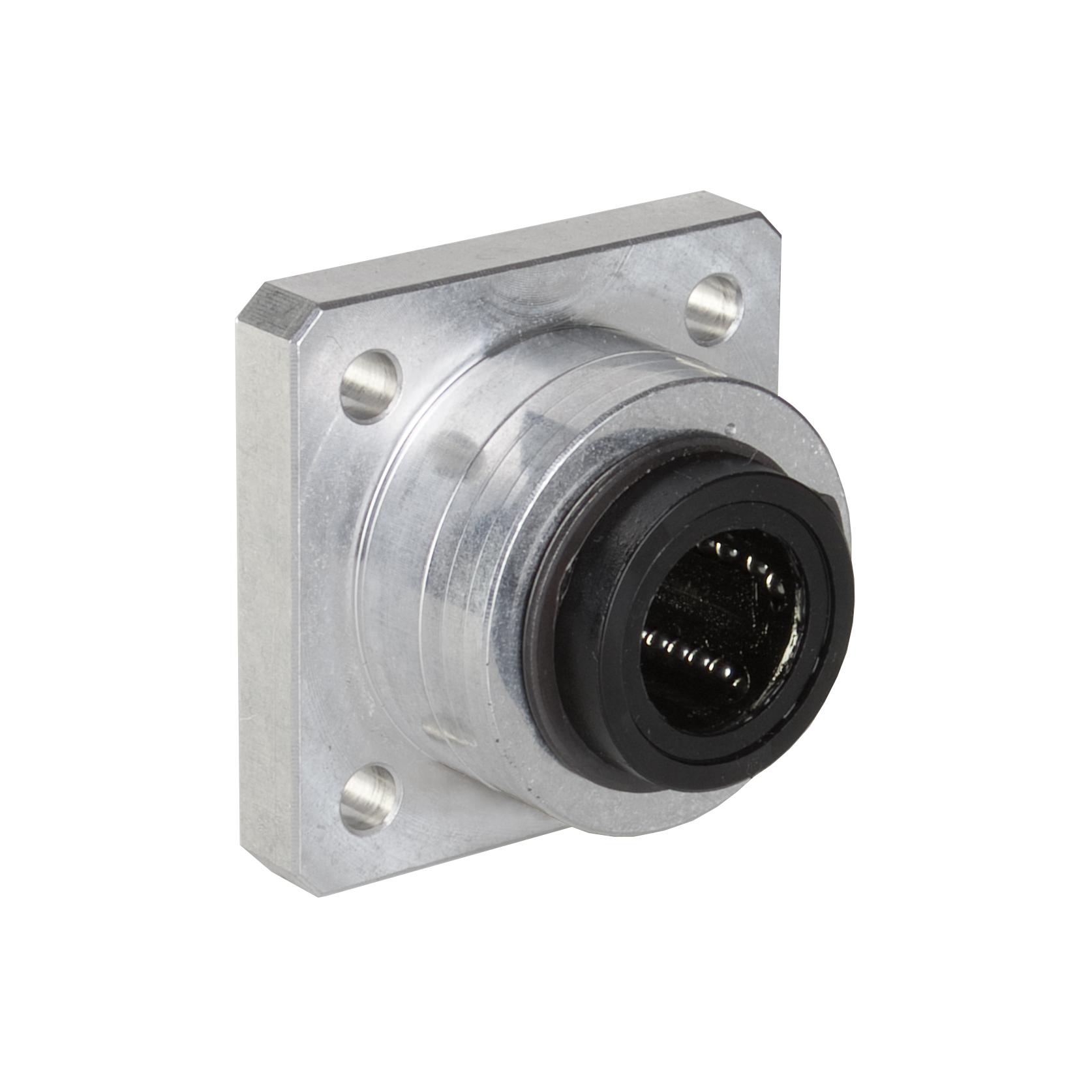

Lineární set KFG81
Lineární set KFG81
- Pro průměry hřídele: 12 - 50mm
- Provedení: uzavřené
- Model: přírubový lineární domeček
- Materiál: hlíník (typ KFG81-50-GG je vyroben z litiny)
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KFG81-25 / LME-UU
- KFG81 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

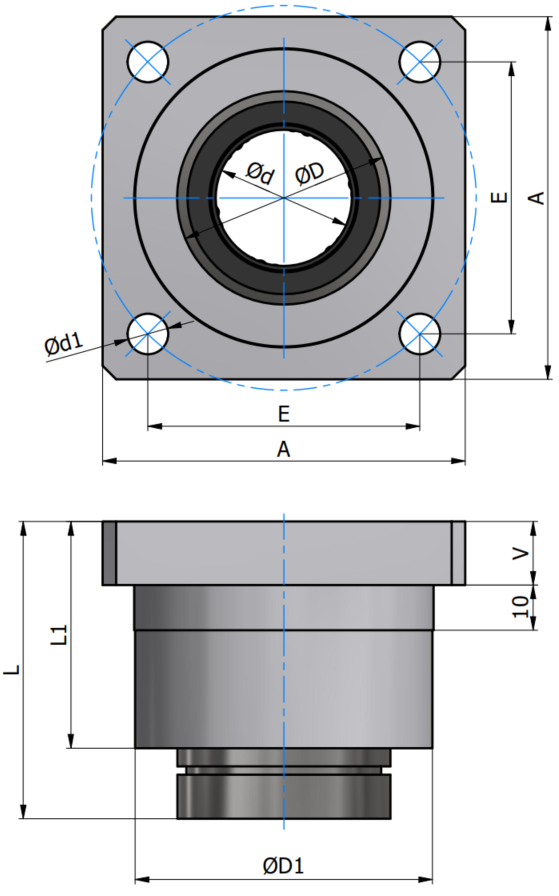

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | ||||||||
| Ød | ØD |
A | Ød1 | ØD1 | E | L | L1 | V | |
| KFG81-12 | 12 | 22 | 40 | 5,5 | 32 | 30 | 32 | 22 | 6 |
| KFG81-16 | 16 | 26 | 50 | 5,5 | 38 | 35 | 36 | 24 | 8 |
| KFG81-20 | 20 | 32 | 60 | 6,6 | 46 | 42 | 45 | 30 | 10 |
| KFG81-25 | 25 | 40 | 70 | 6,6 | 58 | 54 | 58 | 42 | 12 |
| KFG81-30 | 30 | 47 | 80 | 9 | 66 | 60 | 68 | 50 | 14 |
| KFG81-40 | 40 | 62 | 100 | 11 | 90 | 78 | 80 | 59 | 16 |
| KFG81-50-GG* | 50 | 75 | 130 | 11 | 100 | 98 | 100 | 75 | 18 |
* typ KFG81-50-GG je vyroben z litiny

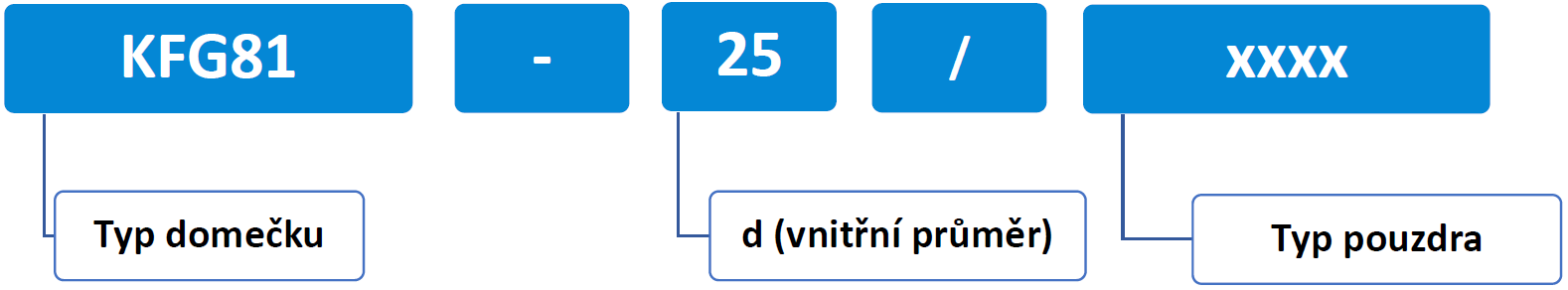

Nomenklatura značení:
Příklad značení: KFG81-25 / LME-UU
- specifikace (KFG81 - přírubový lineární domeček)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
Vhodné typy pouzder:
Typ KB/KBS Typ LME-economy Typ BBE/BBES
Technické parametry zde Technické parametry zde Technické parametry zde
Typ BBET Typ SBE Typ TK
Technické parametry zde Technické parametry zde Technické parametry zde
