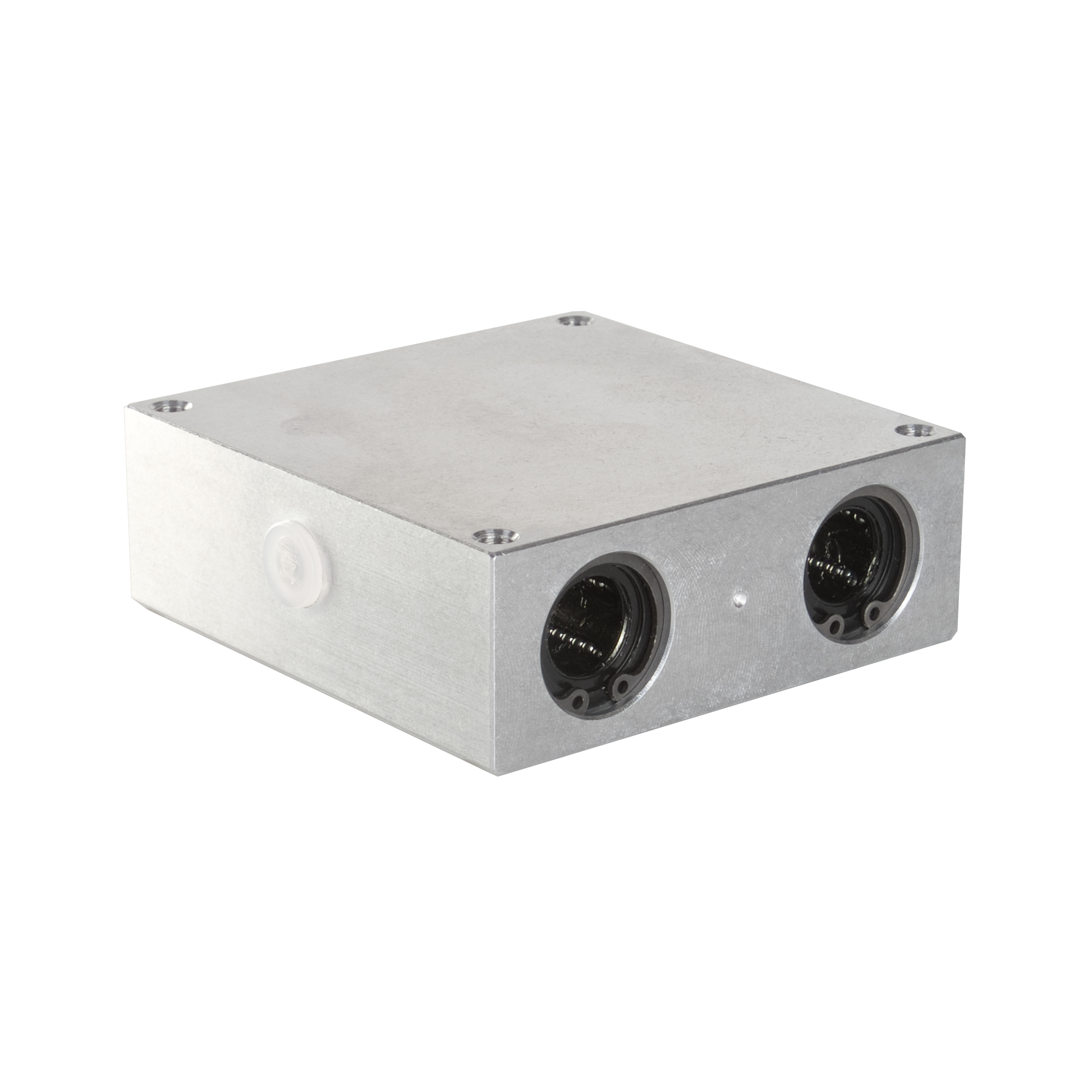

Lineární set KQSG
Lineární set KQSG
- Pro průměry hřídele: 8 - 50mm
- Provedení: uzavřené
- Model: lineární domeček - quattro
- Materiál: hlíník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KQSG-25 / LME-UU
- KQSG (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

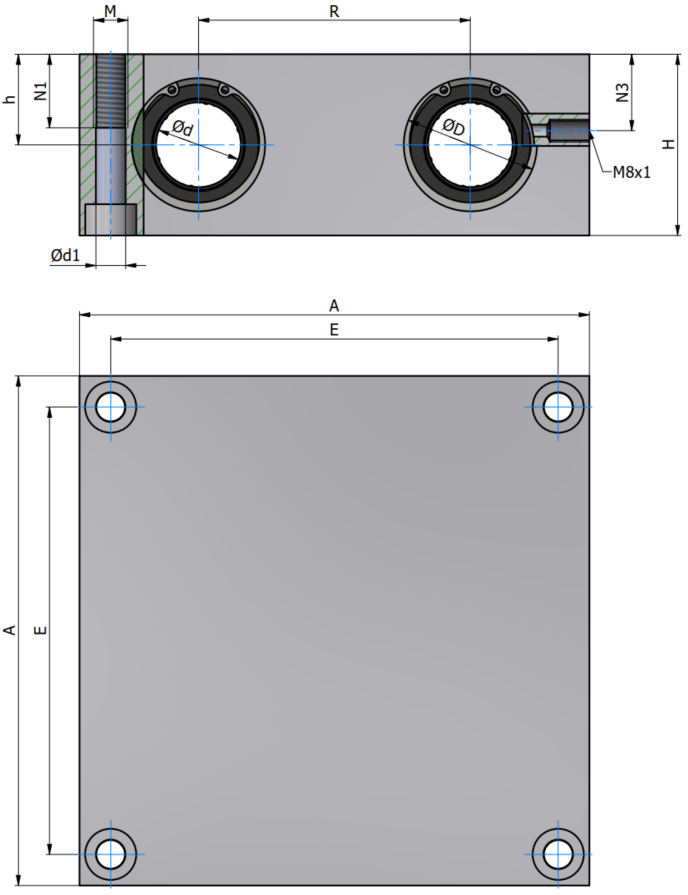

Základní rozměry domečku:
| Typ / Provedení | Rozměry (mm) | ||||||||||
| Ød | ØD |
A | Ød1 | E | H | h | M | N1 | N3 | R | |
| KQSG-08 | 8 | 16 | 65 | 4,3 | 55 | 23 | 11,5 | M5 | 11 | 8 | 32 |
| KQSG-10 | 10 | 19 | 70 | 4,3 | 60 | 25 | 12,5 | M5 | 13 | 10 | 34 |
| KQSG-12 | 12 | 22 | 85 | 5,3 | 73 | 32 | 16 | M6 | 13 | 13 | 42 |
| KQSG-16 | 16 | 26 | 100 | 5,3 | 88 | 36 | 18 | M6 | 13 | 15 | 54 |
| KQSG-20 | 20 | 32 | 130 | 6,8 | 115 | 46 | 23 | M8 | 18 | 19 | 72 |
| KQSG-25 | 25 | 40 | 160 | 9 | 140 | 56 | 28 | M10 | 22 | 24 | 88 |
| KQSG-30 | 30 | 47 | 180 | 10,5 | 158 | 64 | 32 | M12 | 26 | 27 | 96 |
| KQSG-40 | 40 | 62 | 230 | 13,5 | 202 | 80 | 40 | M16 | 34 | 35 | 122 |
| KQSG-50 | 50 | 75 | 280 | 13,5 | 250 | 96 | 48 | M16 | 34 | 40 | 152 |

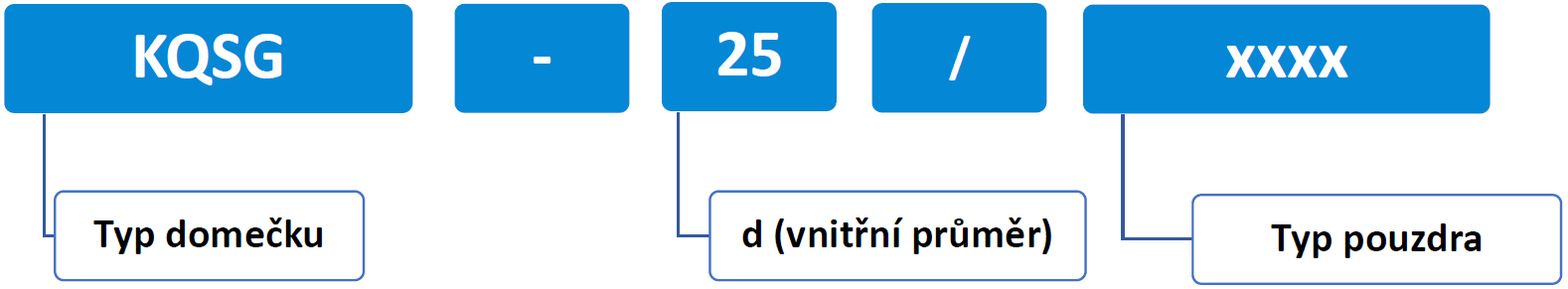

Nomenklatura značení:
Příklad značení: KQSG-25 / LME-UU
- specifikace (KQSG - lineární domeček - quattro)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
Vhodné typy pouzder:
Typ KB/KBS Typ LME-economy Typ BBE/BBES
Technické parametry zde Technické parametry zde Technické parametry zde
Typ BBET Typ SBE Typ TK
Technické parametry zde Technické parametry zde Technické parametry zde
