Pohon s kuličkovým šroubem LS-BS-C

Zpět na: Uzavřené lineární sáně LS-C

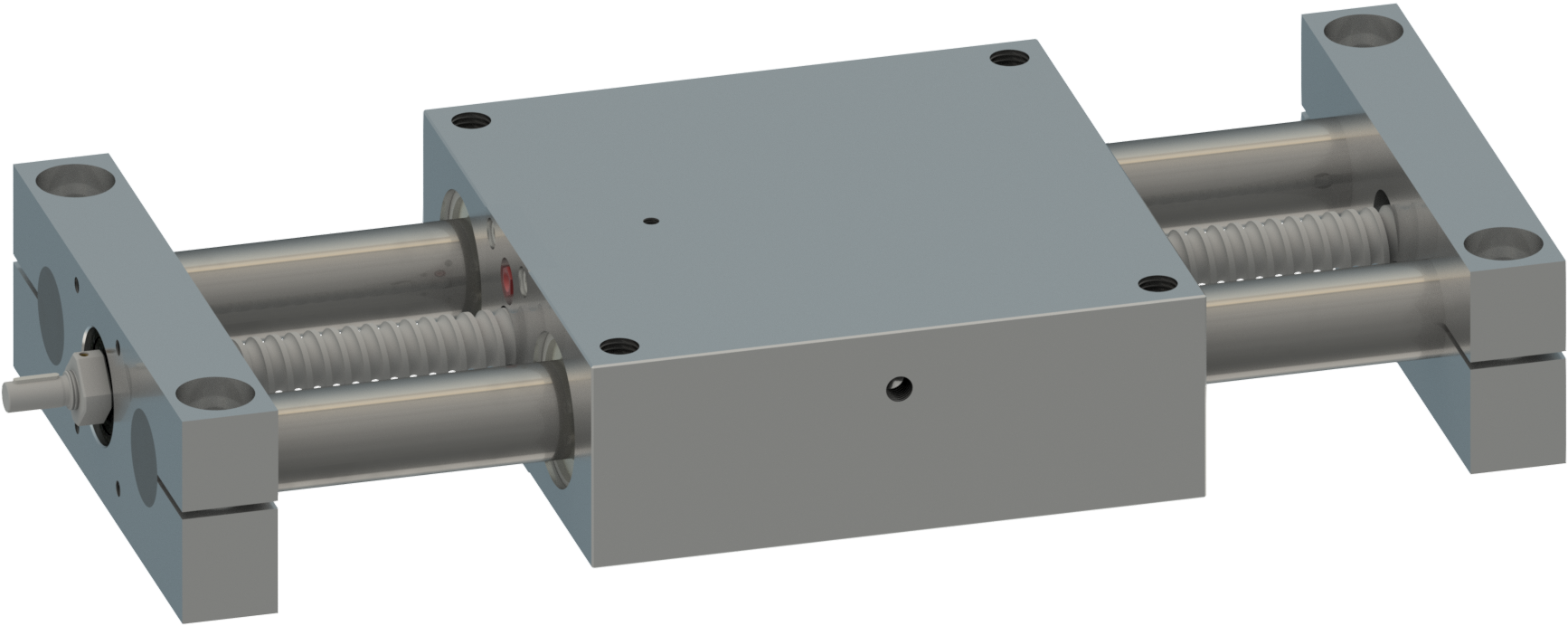

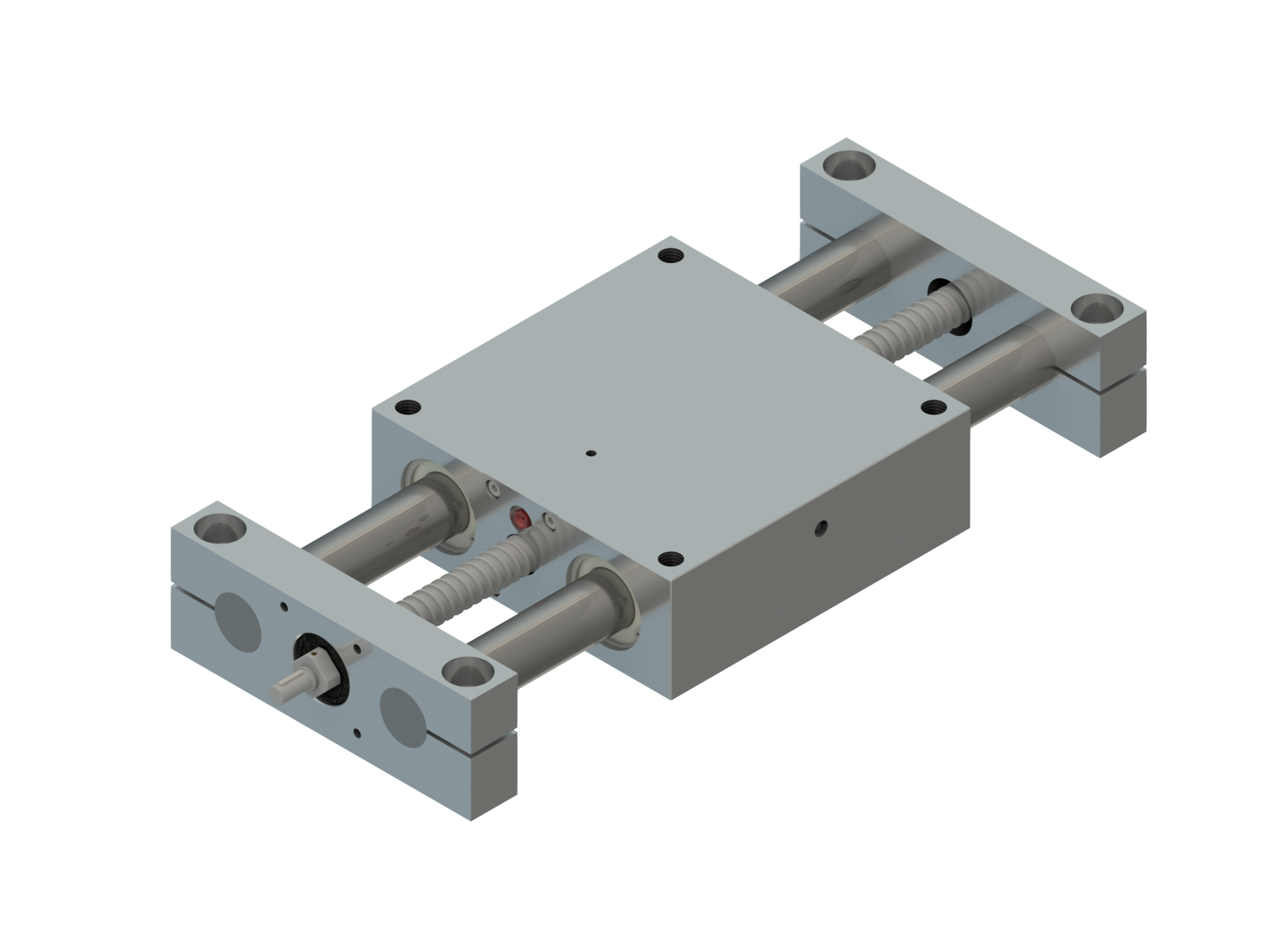

Pohon s kuličkovým šroubem LS-BS-C

- Kuličkový pohybový šroub
- Lineární tyče s podpěrou
- S kuličkovými pouzdry
- Uzavřené provedení
- Průměry vodících tyčí: 16-50mm
- Možnost úprav dle požadavků zákazníka


Příklad značení: LS - BS - 1605 - C - 25 - 1000 (viz níže)

ls bs c

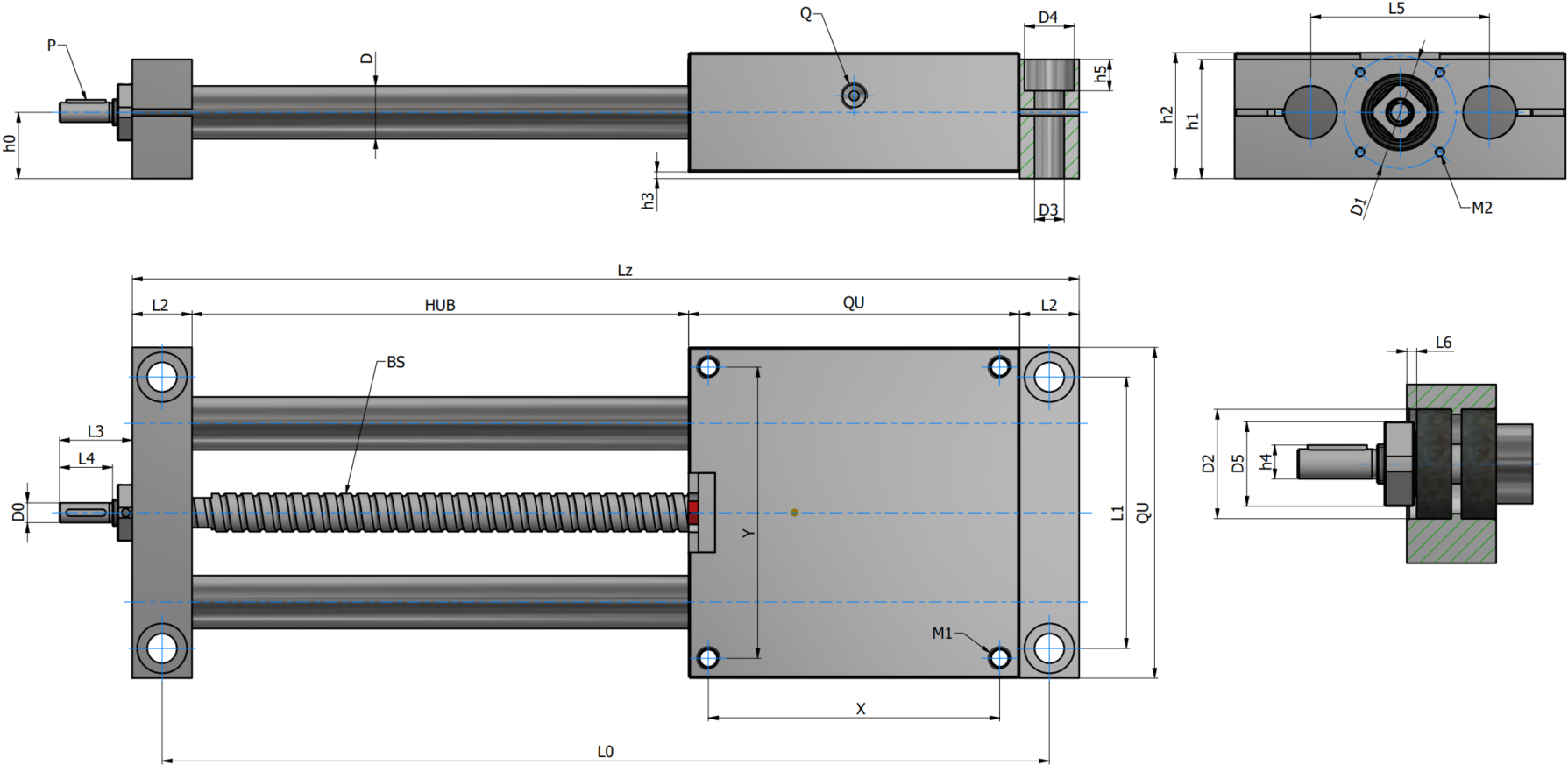

Rozměry:

Typ Rozměry (mm)
ØD BS Max. zdvih D0 D1 h0 h3 L1 L2 L3 M1 M2 QU X Y
LS-BS-1205-C-16 Ø16 Ø12x5 860 Ø6 Ø34 20 2 82 18 22 M6x13 M3x8 100 88 88
LS-BS-1605-C-20 Ø20 Ø16x5 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-BS-1610-C-20 Ø20 Ø16x10 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-BS-1616-C-20 Ø20 Ø16x16 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-BS-1640-C-20 Ø20 Ø16x40 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-BS-1605-C-25 Ø25 Ø16x5 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-BS-1610-C-25 Ø25 Ø16x10 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-BS-1616-C-25 Ø25 Ø16x16 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-BS-1640-C-25 Ø25 Ø16x40 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-BS-2005-C-30 Ø30 Ø20x5 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-BS-2020-C-30 Ø30 Ø20x20 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-BS-2050-C-30 Ø30 Ø20x50 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-BS-2505-C-40 Ø40 Ø25x5 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-BS-2510-C-40 Ø40 Ø25x10 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-BS-2520-C-40 Ø40 Ø25x20 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-BS-2525-C-40 Ø40 Ø25x25 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-BS-2550-C-40 Ø40 Ø25x50 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-BS-3205-C-50 Ø50 Ø32x5 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250
LS-BS-3210-C-50 Ø50 Ø32x10 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250
LS-BS-3220-C-50 Ø50 Ø32x20 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250
LS-BS-3240-C-50 Ø50 Ø32x40 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250
LS-BS-3260-C-50 Ø50 Ø32x60 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250

Nomenklatura značení: LS - BS - 1605 - C - 25 - 1000

LS
 BS 1605 C 25 1000
1. 2. 3. 4. 5. 6.
Lineární sáně Kuličkový šroub Průměr x stoupání Provedení Průměr vodících tyčí Zdvih

1 - Typ

2 - Kuličkový šroub

3 - Průměr x stoupání pohybového šroubu

4 - Provedení

     - C ... uzavřené

5 - Průměr vodících tyčí

6 - Zdvih











ls bs c

Katalogový list

KATALOGOVÝ LIST LS-BS-C
Modely

csm icon step ee9423dffb

3D modely (na vyžádání)
