Pohon s trapézovým šroubem LS-TR-C

Zpět na: Uzavřené lineární sáně LS-C

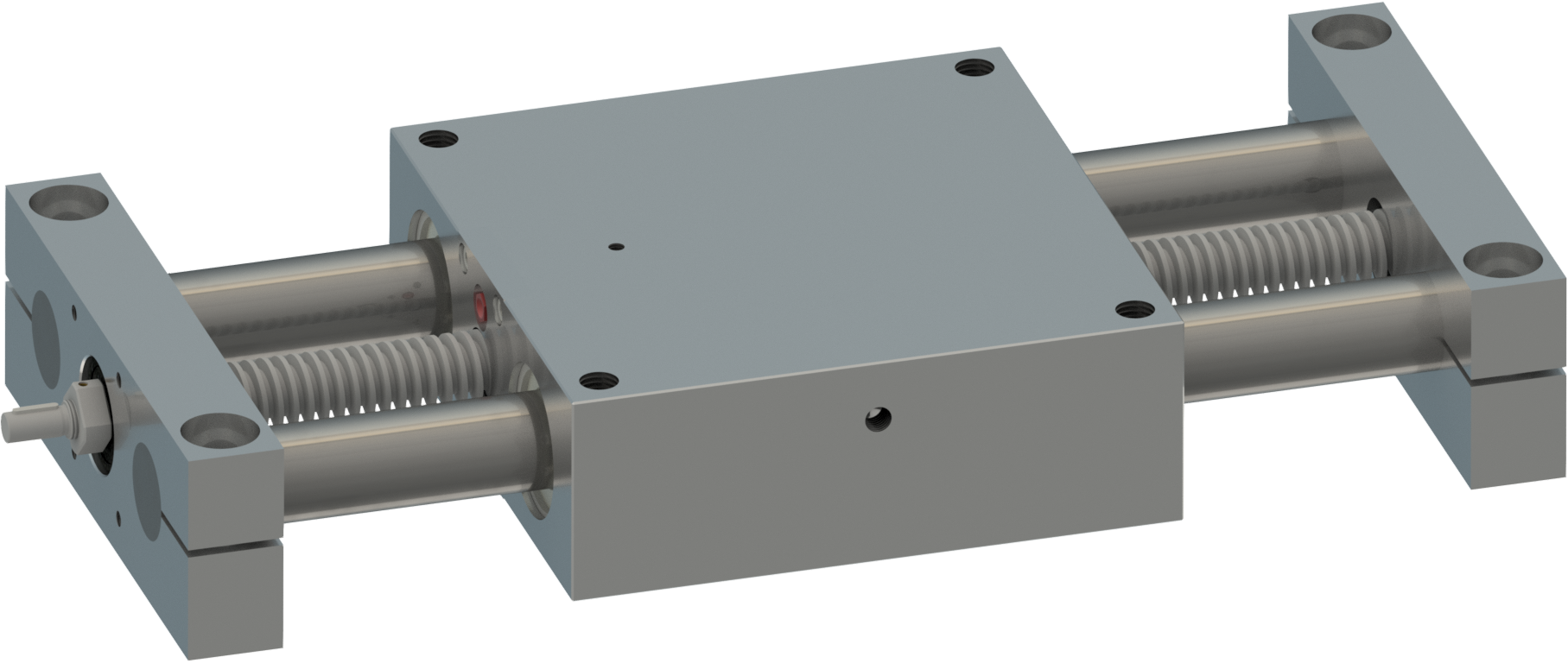

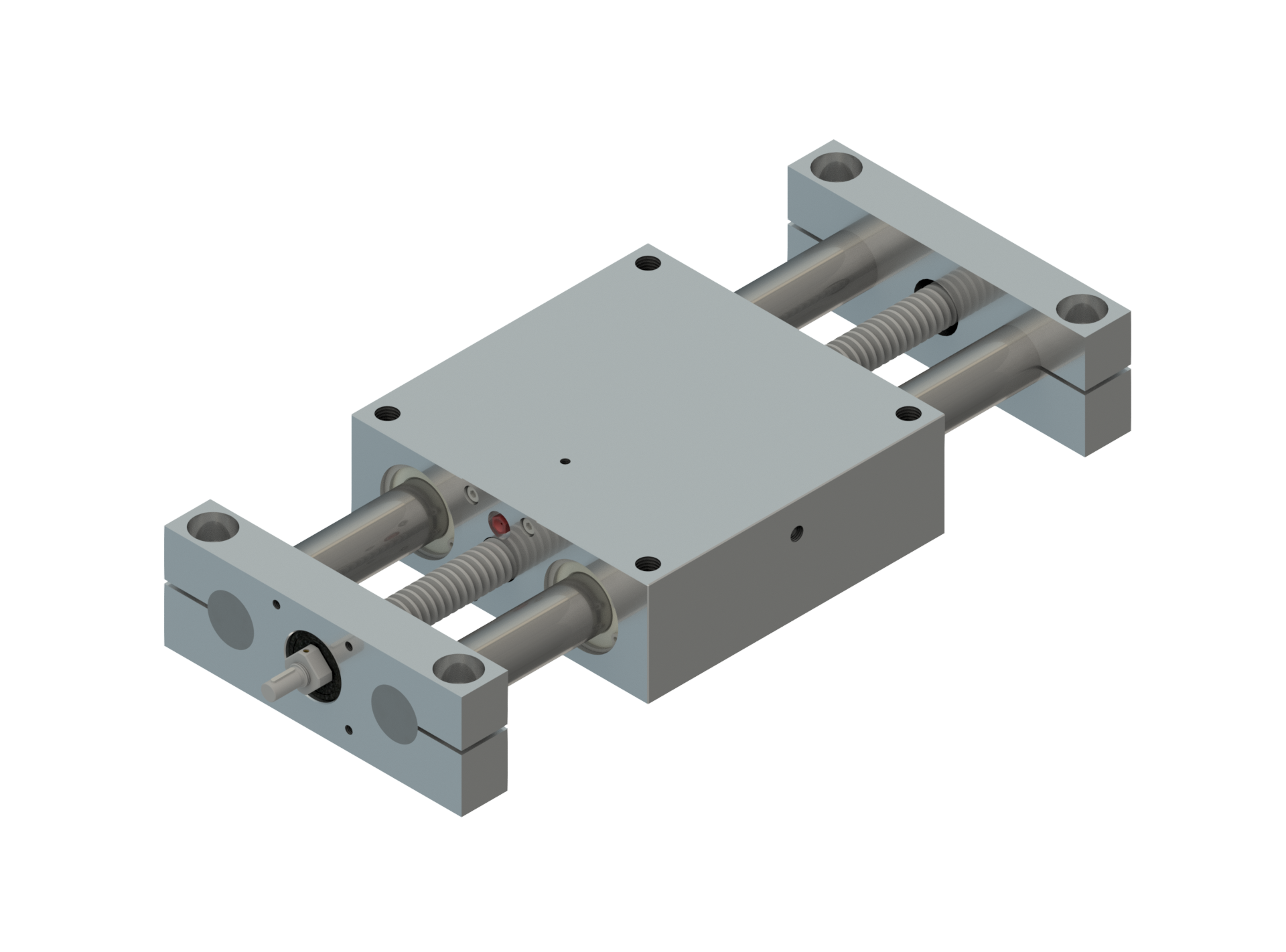

Pohon s trapézovým šroubem LS-TR-C

- Trapézový pohybový šroub
- Lineární tyče s podpěrou
- S kuličkovými pouzdry
- Uzavřené provedení
- Průměry vodících tyčí: 16-50mm
- Možnost úprav dle požadavků zákazníka


Příklad značení: LG - TR - 1605 - C - 25 - 1000 (viz níže)

ls tr c

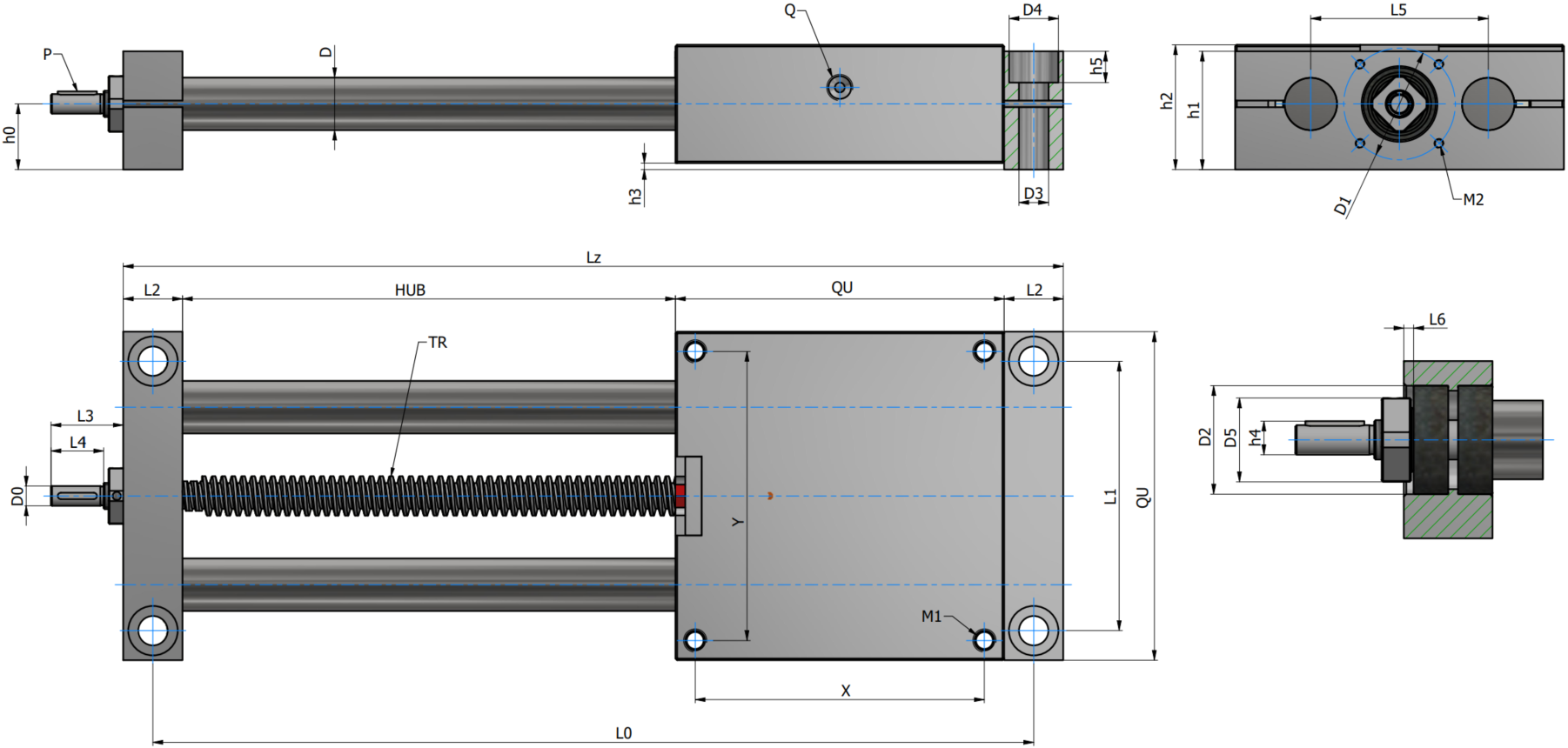

Rozměry:

Typ Rozměry (mm)
D TR Max. zdvih D0 D1 h0 h3 L1 L2 L3 M1 M2 QU X Y
LS-TR-1203-C-16 Ø16 Ø12x3 600 Ø6 Ø34 20 2 82 18 22 M6x13 M3x8 100 88 88
LS-TR-1206-C-16 Ø16 Ø12x6 600 Ø6 Ø34 20 2 82 18 22 M6x13 M3x8 100 88 88
LS-TR-1602-C-20 Ø20 Ø16x2 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-TR-1604-C-20 Ø20 Ø16x4 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-TR-1608-C-20 Ø20 Ø16x8 1200 Ø8 Ø45 25 2 108 20 24 M8x18 M4x10 130 115 115
LS-TR-1804-C-25 Ø25 Ø18x4 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-TR-1808-C-25 Ø25 Ø18x8 1200 Ø8 Ø55 30 2 132 25 24 M10x22 M5x12 160 140 140
LS-TR-2004-C-30 Ø30 Ø20x4 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-TR-2008-C-30 Ø30 Ø20x8 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-TR-2016-C-30 Ø30 Ø20x16 1500 Ø12 Ø60 35 3 150 25 25 M12x26 M6x12 180 158 158
LS-TR-2405-C-40 Ø40 Ø24x5 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-TR-2410-C-40 Ø40 Ø24x10 1500 Ø12 Ø70 44 4 190 30 31 M16x34 M6x12 230 202 202
LS-TR-3006-C-50 Ø50 Ø30x6 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250
LS-TR-3012-C-50 Ø50 Ø30x12 1800 Ø16 Ø85 52 4 240 30 38 M16x34 M8x16 280 250 250

Nomenklatura značení: LS - TR - 1605 - C - 25 - 1000

LS
 TR 1605 C 25 1000
1. 2. 3. 4. 5. 6.
Lineární sáně Kuličkový šroub Průměr x stoupání Provedení Průměr vodících tyčí Zdvih

1 - Typ

2 - Trapézový šroub

3 - Průměr x stoupání pohybového šroubu

4 - Provedení

     - C ... uzavřené

5 - Průměr vodících tyčí

6 - Zdvih











ls tr c

Katalogový list

KATALOGOVÝ LIST LS-TR-C
Modely

csm icon step ee9423dffb

3D modely (na vyžádání)
