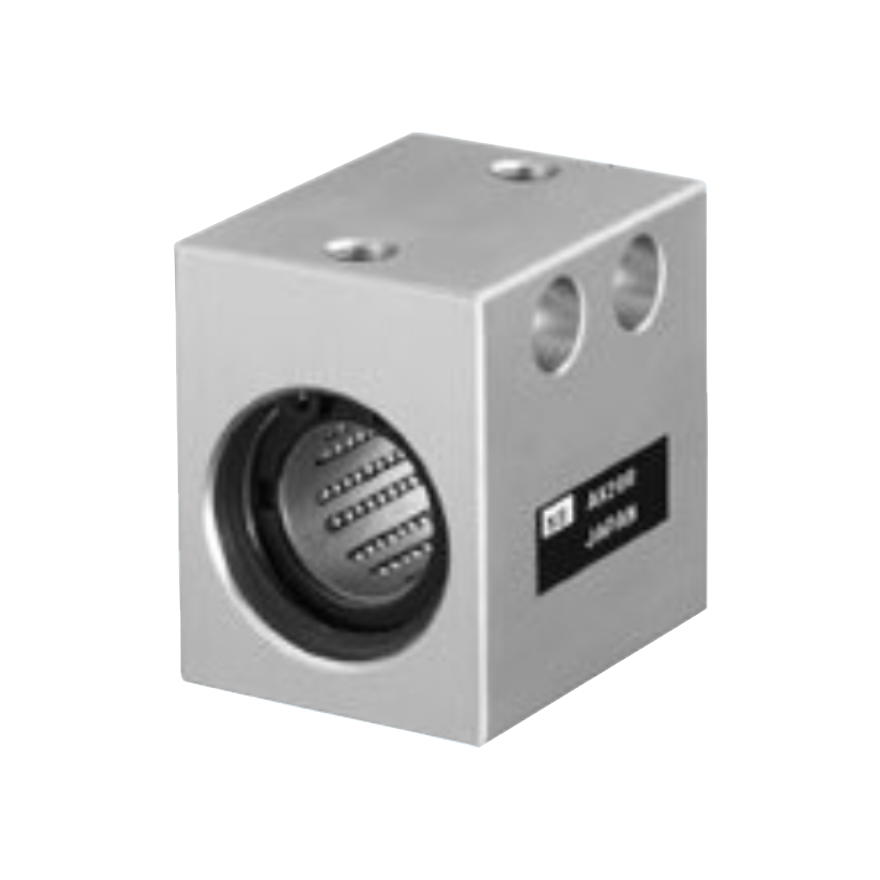

Lineární set AK-R
Lineární set AK-R
- Pro průměry hřídele: 6 - 30mm
- Provedení: uzavřené / standardní / kompaktní
- Statická únosnost: až 2,65kN
- Dynamická únosnost: až 1,18kN

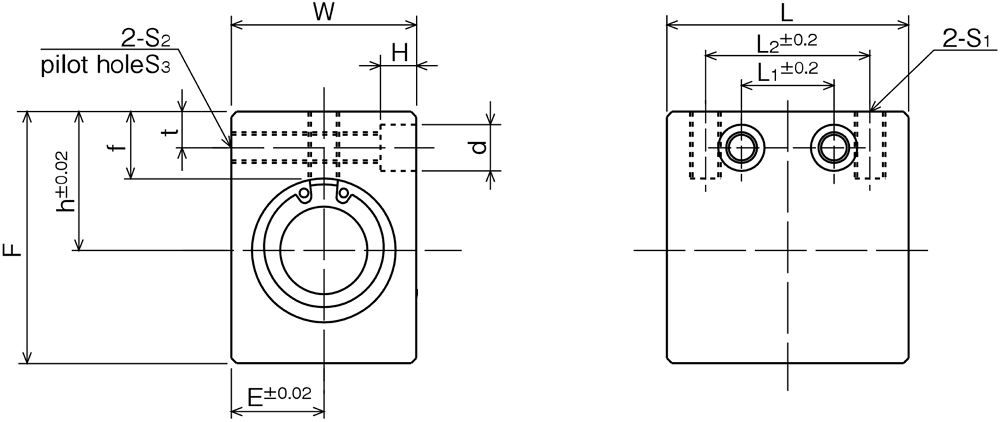

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | |||||||||||||||
| Dynamické | Statické | ||||||||||||||||
| dr | h | E | W | L | F | L2 | S1 | f | L1 | t | S2 | S3 |
d | H | C | Co | |
| AK 6 R |
6 | 14 | 8 | 16 | 27 | 22 | 18 | M4 | 8 | 9 | 5 | M4 | 3,5 | 6 | 5 | 78 | 176 |
| AK 8 R |
8 | 16 | 10 | 20 | 32 | 26 | 20 | M5 | 8,5 | 10 | 5 | M4 | 3,5 | 6 | 5 | 137 | 314 |
| AK 10 R |
10 | 19 | 13 | 26 | 39 | 32 | 27 | M6 | 9,5 | 15 | 6 | M5 | 4,5 | 8 | 6 | 157 | 372 |
| AK 12 R |
12 | 20 | 14 | 28 | 40 | 34 | 27 | M6 | 9,5 | 15 | 6 | M5 | 4,5 | 8 | 6 | 274 | 588 |
| AK 13 R |
13 | 25 | 15 | 30 | 42 | 43 | 28 | M6 | 13,5 | 16 | 7 | M6 | 5,2 | 9 | 7 | 323 | 686 |
| AK 16 R |
16 | 27 | 18 | 36 | 47 | 49 | 32 | M6 | 13 | 18 | 7 | M6 | 5,2 | 9 | 7 | 451 | 882 |
| AK 20 R |
20 | 31 | 21 | 42 | 52 | 54 | 36 | M8 | 15 | 18 | 8 | M8 | 7 | 11 | 8 | 647 | 1180 |
| AK 25 R |
25 | 37 | 26 | 52 | 69 | 65 | 42 | M10 | 17 | 22 | 9 | M10 | 8,9 | 14 | 10 | 882 | 1860 |
| AK 30 R |
30 | 40 | 29 | 58 | 74 | 71 | 44 | M10 | 17,5 | 22 | 9 | M10 | 8,9 | 14 | 10 | 1180 | 2650 |

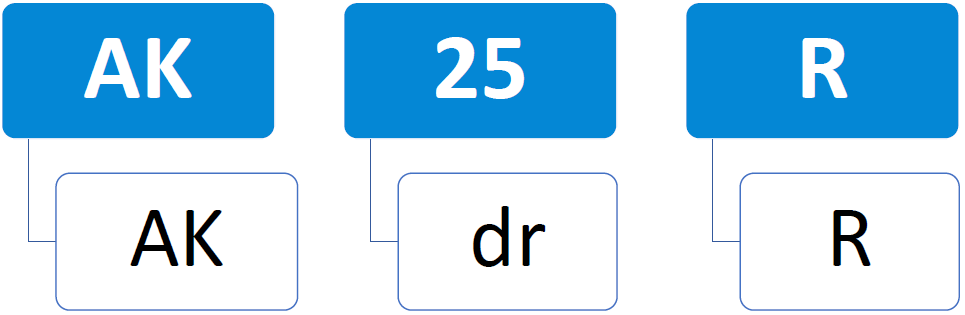

Nomenklatura značení:
Příklad značení: AK 25 R
- specifikace (typ AK)
- 25 (vnitřní průměr)
- R (lineární set s rotačním pouzdrem)

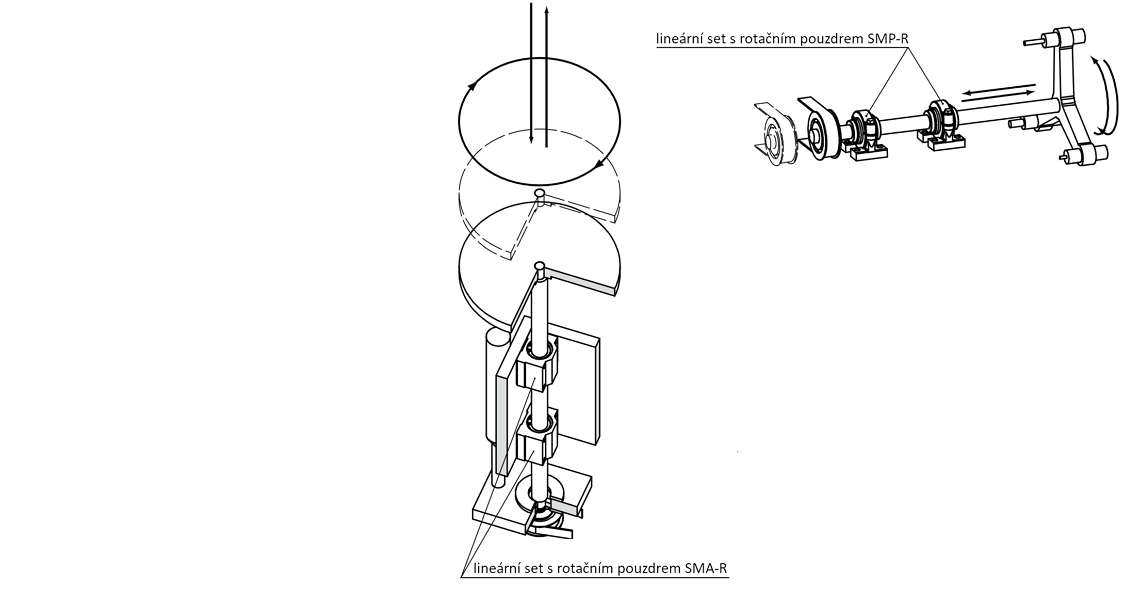

Aplikace
