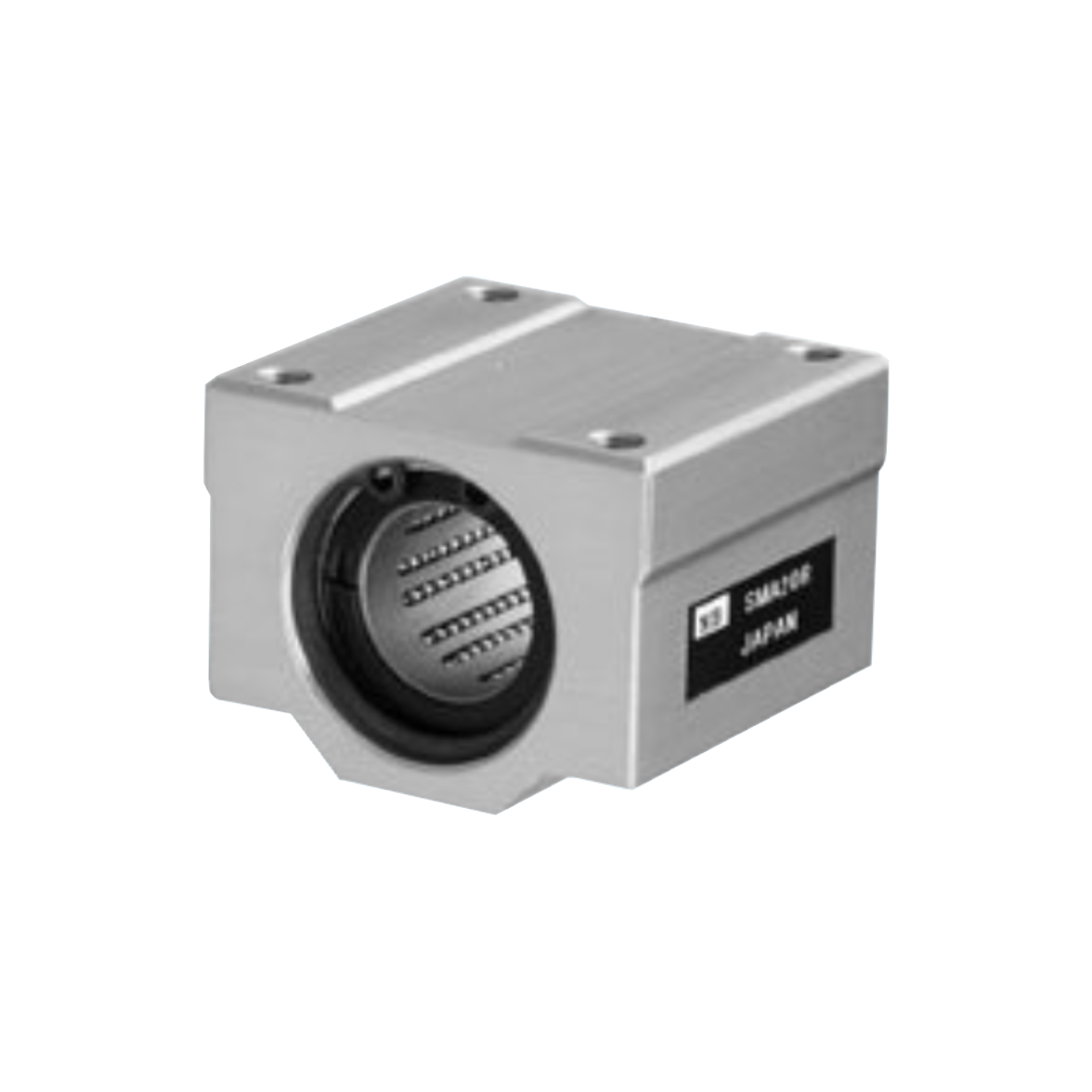

Lineární set SMA-R
Lineární set SMA-R
- Pro průměry hřídele: 6 - 40mm
- Provedení: uzavřené / standardní
- Statická únosnost: až 4,02kN
- Dynamická únosnost: až 1,96kN

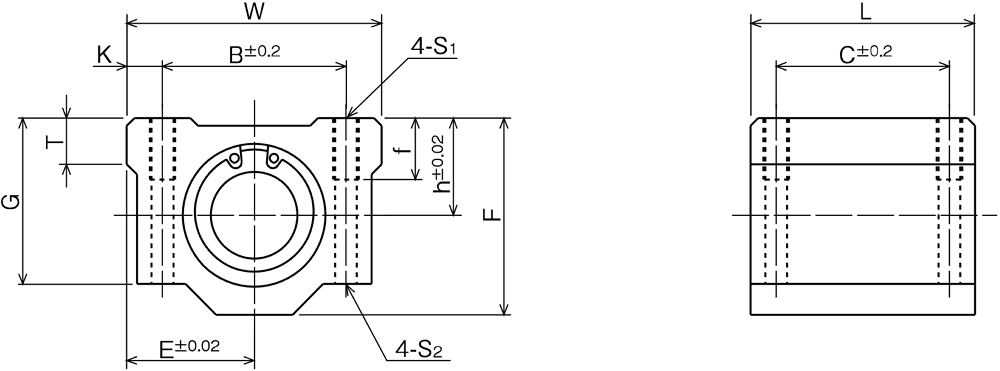

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||||||
| Dynamické | Statické | |||||||||||||||
| d | h | E | W | L | F | G | T | B | C | K | S1 |
f | S2 | C | Co | |
| SMA 6 R | 6 | 9,0 | 12,0 | 30 | 25 | 18,0 | 15,0 | 6 | 20,0 | 15 | 5,0 | M4 | 8 | 3,4 | 78 | 176 |
| SMA 8 R | 8 | 11,0 | 17,0 | 34 | 30 | 22,0 | 18,0 | 6 | 24,0 | 18 | 5,0 | M4 | 8 | 3,4 | 137 | 314 |
| SMA 10 R | 10 | 13,0 | 20,0 | 40 | 35 | 26,0 | 21,0 | 8 | 28,0 | 21 | 6,0 | M5 | 12 | 4,3 | 157 | 372 |
| SMA 12 R | 12 | 15,0 | 21,0 | 42 | 36 | 28,0 | 24,0 | 8 | 30,5 | 26 | 5,75 | M5 | 12 | 4,3 | 274 | 588 |
| SMA 13 R | 13 | 15,0 | 22,0 | 44 | 39 | 30,0 | 24,5 | 8 | 33,0 | 26 | 5,5 | M5 | 12 | 4,3 | 323 | 686 |
| SMA 16 R | 16 | 19,0 | 25,0 | 50 | 44 | 38,5 | 32,5 | 9 | 36,0 | 34 | 7,0 | M5 | 12 | 4,3 | 451 | 882 |
| SMA 20 R | 20 | 21,0 | 27,0 | 54 | 50 | 41,0 | 35,0 | 11 | 40,0 | 40 | 7,0 | M6 | 12 | 5,2 | 647 | 1180 |
| SMA 25 R | 25 | 26,0 | 38,0 | 76 | 67 | 51,5 | 42,0 | 12 | 54,0 | 50 | 11,0 | M8 | 18 | 7,0 | 882 | 1860 |
| SMA 30 R | 30 | 30,0 | 39,0 | 78 | 72 | 59,5 | 49,0 | 15 | 58,0 | 58 | 10,0 | M8 | 18 | 7,0 | 1180 | 2650 |
| SMA 40 R | 40 | 40,0 | 51,0 | 102 | 90 | 78,0 | 62,0 | 20 | 80,0 | 60 | 11,0 | M10 | 25 | 8,7 | 1960 | 4020 |

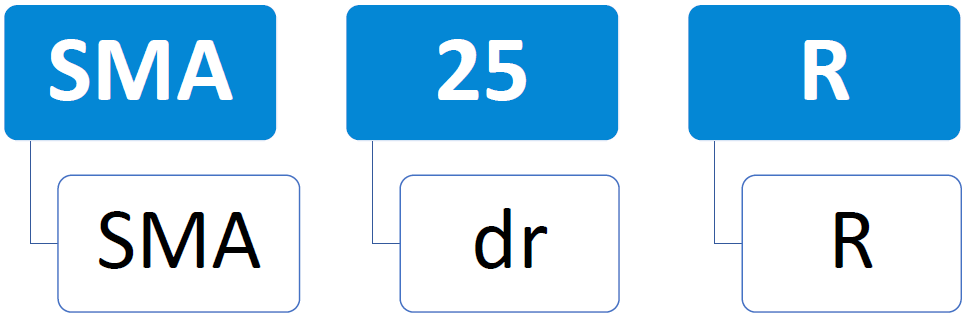

Nomenklatura značení:
Příklad značení: SMA 25 R
- specifikace (typ SMA)
- 25 (vnitřní průměr)
- R (lineární set s rotačním pouzdrem)
