Lineární set SMP-R

Zpět na: LINEÁRNÍ SETY S ROTAČNÍM POUZDREM

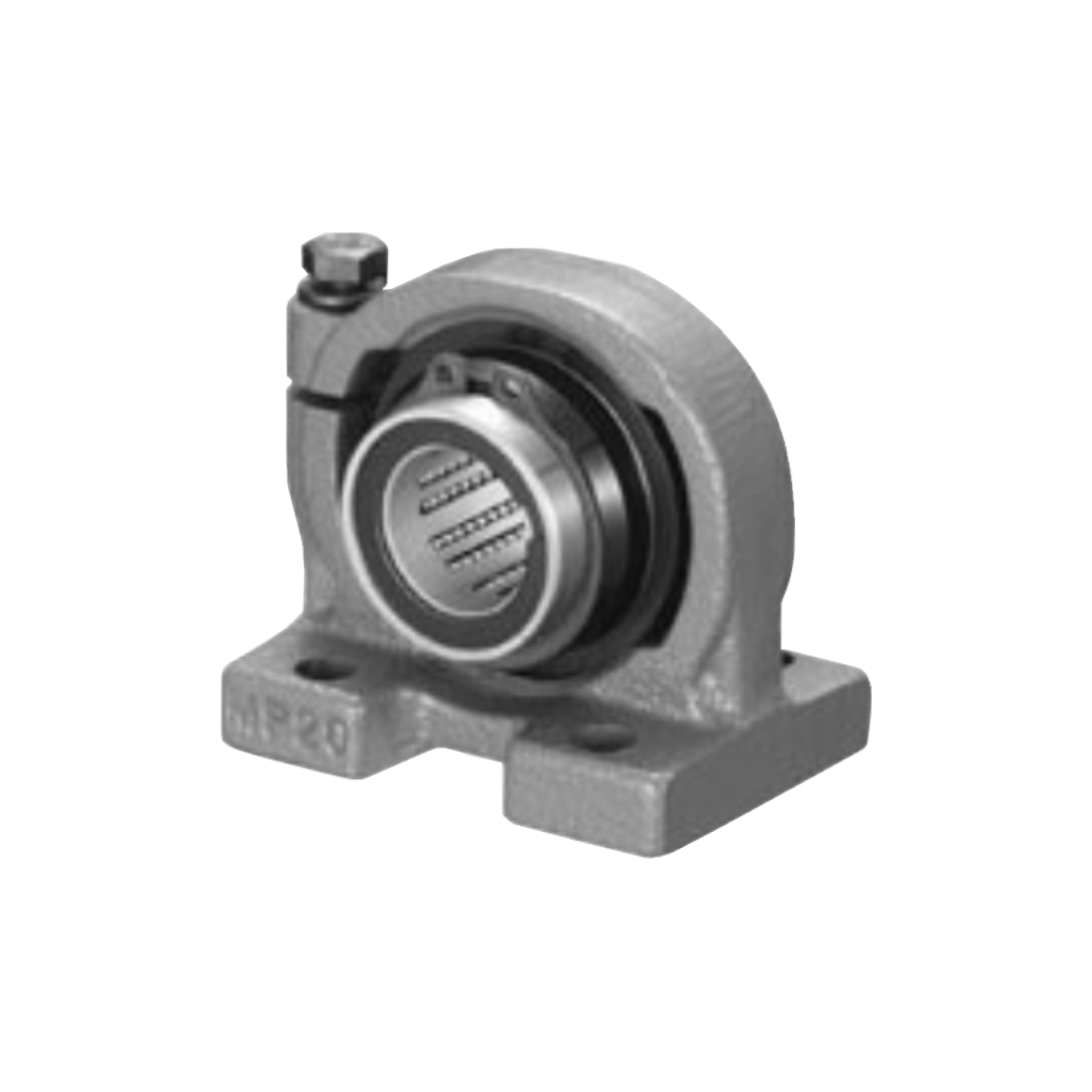

Lineární set SMP-R


- Pro průměry hřídele: 13 - 40mm

- Statická únosnost: až 4,02kN

- Dynamická únosnost: až 1,96kN

ak r nakres

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (N)
Dynamické Statické
 dr h E W L F G M P B C S1 S2
 C Co
SMP 13 R 13 25 25 50 32 46 8 36 30 30 26 7 (M5) M5 323 686
SMP 16 R 16 29 27,5 55 37 53 10 40 32 35 29 7 (M5) M5 451 882
SMP 20 R 20 34 32,5 65 42 62 12 48 37 40 35 8 (M6) M6 647 1180
SMP 25 R 25 40 38 76 59 73 12 59 43 50 40 8 (M6) M6 882 1860
SMP 30 R 30 45 42,5 85 64 84 15 69 49 58 46 10 (M8) M8 1180 2650
SMP 40 R 40 60 62 124 80 112 18 86 68 76 64 12 (M10) M10 1960 4020

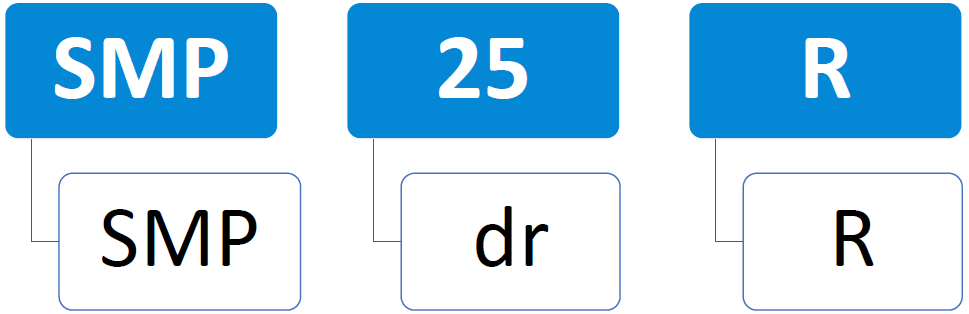

 Nomenklatura značení:

SMP R ZNACENI

Příklad značení: SMP 25 R

- specifikace (typ SMP)
- 25 (vnitřní průměr)
- R (lineární set s rotačním pouzdrem)

SMP Rheader logox

Aplikace

aplikace linearni sety s rotacnim pouzdrem
