Lineární tyč s podpěrou KWU16
- Pro průměr hřídele: 12 - 50mm
- Provedení: nízké
- Materiál podpěry: hliník
- Materiál tyče:
... Cf53 (W)
... X90CrMoV18 (WRA)
... X46Cr13 (WRB)
Příklad značení: WRA25-KWU16-25 / L=825mm (37,5 / 10x75 / 37,5)
- WRA (typ tyče)
- 25 (průměr tyče)
- KWU16 (typ podpěry)
- 25 (pro hřídel průměr 25mm)
- L=825mm (délka podpěry)
- 37,5 / 10x75 / 37,5 (pole děr)

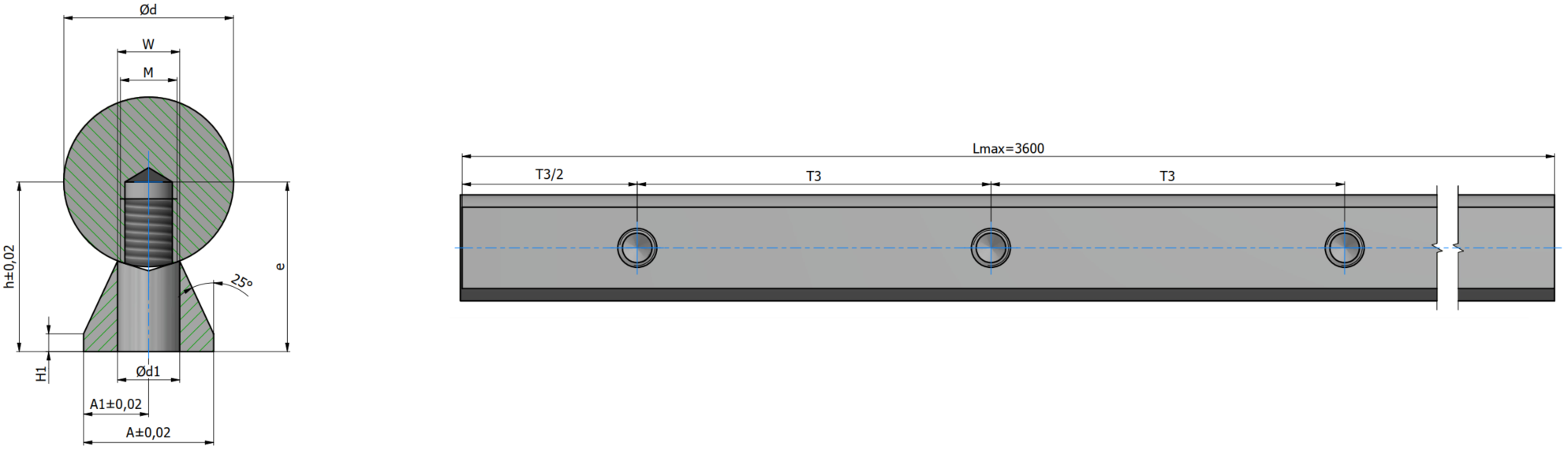

Typ / Provedení | Rozměry (mm) | ||||||||||
Materiál tyče | Ød | A | A1 | Ød1 | e |
H1 | h | M | T3 | W | |
W12-KWU16-12 | Cf53 | 12 | 11 | 5,5 | 4,5 | 15,5 | 3 | 14,5 | M4 | 75 | 5,4 |
WRA12-KWU16-12 | X90CrMoV18 | 12 | 11 | 5,5 | 4,5 | 15,5 | 3 | 14,5 | M4 | 75 | 5,4 |
WRB12-KWU16-12 | X46Cr13 | 12 | 11 | 5,5 | 4,5 | 15,5 | 3 | 14,5 | M4 | 75 | 5,4 |
W16-KWU16-16 | Cf53 | 16 | 14 | 7 | 5,5 | 16 | 3 | 18 | M5 | 75 | 7 |
WRA16-KWU16-16 | X90CrMoV18 | 16 | 14 | 7 | 5,5 | 16 | 3 | 18 | M5 | 75 | 7 |
WRB16-KWU16-16 | X46Cr13 | 16 | 14 | 7 | 5,5 | 16 | 3 | 18 | M5 | 75 | 7 |
W20-KWU16-20 | Cf53 | 20 | 17 | 8,5 | 6,6 | 20 | 3 | 22 | M6 | 75 | 8,1 |
WRA20-KWU16-20 | X90CrMoV18 | 20 | 17 | 8,5 | 6,6 | 20 | 3 | 22 | M6 | 75 | 8,1 |
WRB20-KWU16-20 | X46Cr13 | 20 | 17 | 8,5 | 6,6 | 20 | 3 | 22 | M6 | 75 | 8,1 |
W25-KWU16-25 | Cf53 | 25 | 21 | 10,5 | 9 | 25 | 3 | 26 | M8 | 75 | 10,3 |
WRA25-KWU16-25 | X90CrMoV18 | 25 | 21 | 10,5 | 9 | 25 | 3 | 26 | M8 | 75 | 10,3 |
WRB25-KWU16-25 | X46Cr13 | 25 | 21 | 10,5 | 9 | 25 | 3 | 26 | M8 | 75 | 10,3 |
W30-KWU16-30 | Cf53 | 30 | 23 | 11,5 | 11 | 30 | 3 | 30 | M10 | 100 | 11 |
WRA30-KWU16-30 | X90CrMoV18 | 30 | 23 | 11,5 | 11 | 30 | 3 | 30 | M10 | 100 | 11 |
WRB30-KWU16-30 | X46Cr13 | 30 | 23 | 11,5 | 11 | 30 | 3 | 30 | M10 | 100 | 11 |
W40-KWU16-40 | Cf53 | 40 | 30 | 15 | 13,5 | 38 | 4 | 39 | M12 | 100 | 15 |
WRA40-KWU16-40 | X90CrMoV18 | 40 | 30 | 15 | 13,5 | 38 | 4 | 39 | M12 | 100 | 15 |
WRB40-KWU16-40 | X46Cr13 | 40 | 30 | 15 | 13,5 | 38 | 4 | 39 | M12 | 100 | 15 |
W50-KWU16-50 | Cf53 | 50 | 35 | 17,5 | 15,5 | 45 | 5 | 46 | M14 | 100 | 19 |
WRA50-KWU16-50 | X90CrMoV18 | 50 | 35 | 17,5 | 15,5 | 45 | 5 | 46 | M14 | 100 | 19 |
WRB50-KWU16-50 | X46Cr13 | 50 | 35 | 17,5 | 15,5 | 45 | 5 | 46 | M14 | 100 | 19 |
Průmer hřídele |
Typ podpěry | ||||
FKWU54-2 | FKWU54-1 | KWU50 | KWU16 | KWS50 |
|
12 | - | - | M4x20 | M4x20 | - |
16 | - | - | M5x20 | M5x20 | - |
20 | M6x45 | M6x45 | M6x25 | M6x25 | M6x30 |
25 | M8x50 | M8x50 | M8x30 | M8x30 | M8x35 |
30 | M10x60 | M10x60 | M10x35 | M10x35 | M10x45 |
40 | M10x70 | M12x70 | M10x40 | M12x40 | M10x50 |
50 | M12x80 | M14x80 | M12x45 | M14x45 | - |
Poznámka: šrouby dle DIN 6912
