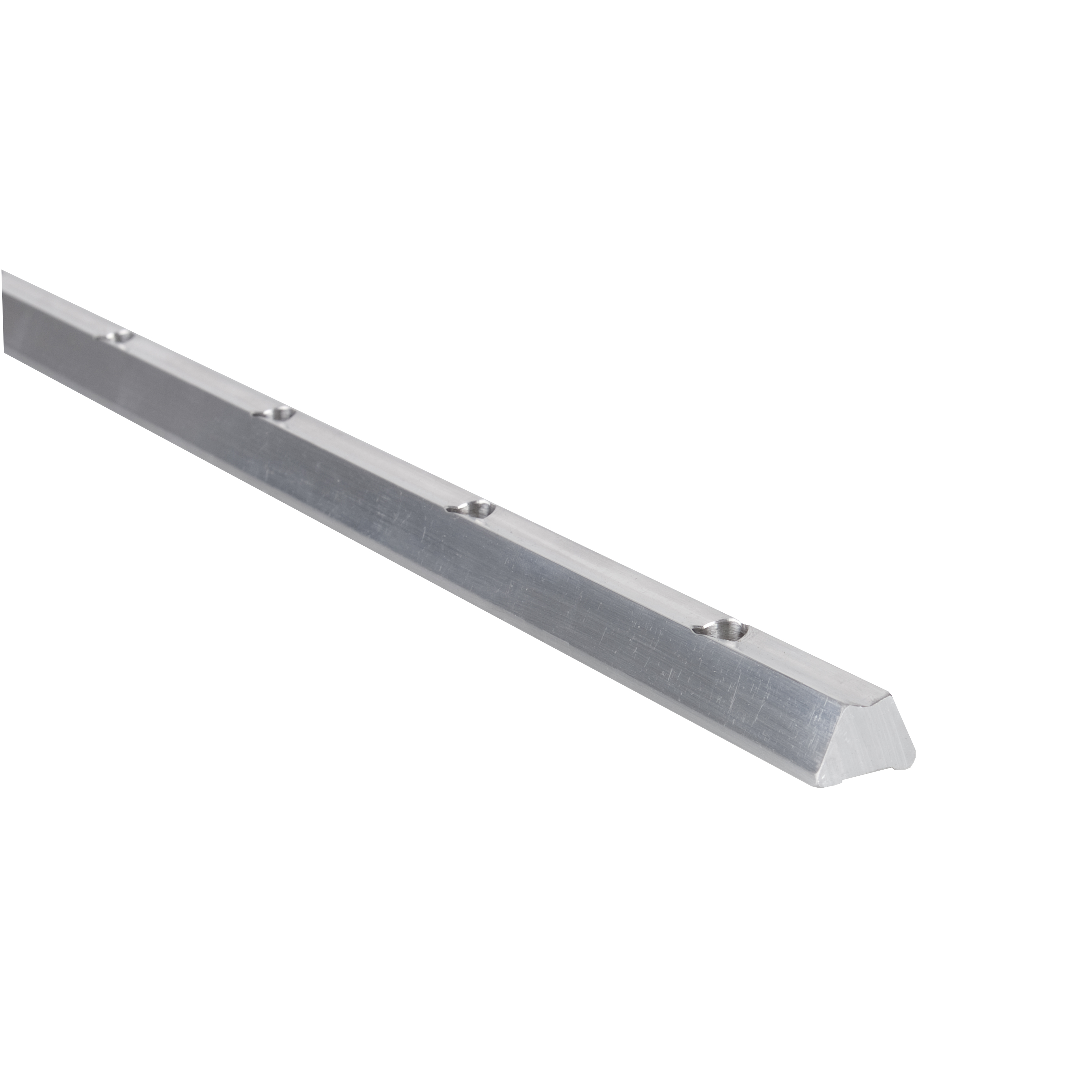

Podpěra KWU16
- Pro průměr hřídele: 12 - 50mm
- Provedení: nízké
- Materiál: hliník
Příklad značení: KWU16-25 / L=3600mm (37,5 / 47x75 / 37,5)
- KWU16 (typ podpěry)
- 25 (pro hřídel průměr 25mm)
- L=3600mm (délka podpěry)
- 37,5 / 47x75 / 37,5 (pole děr)

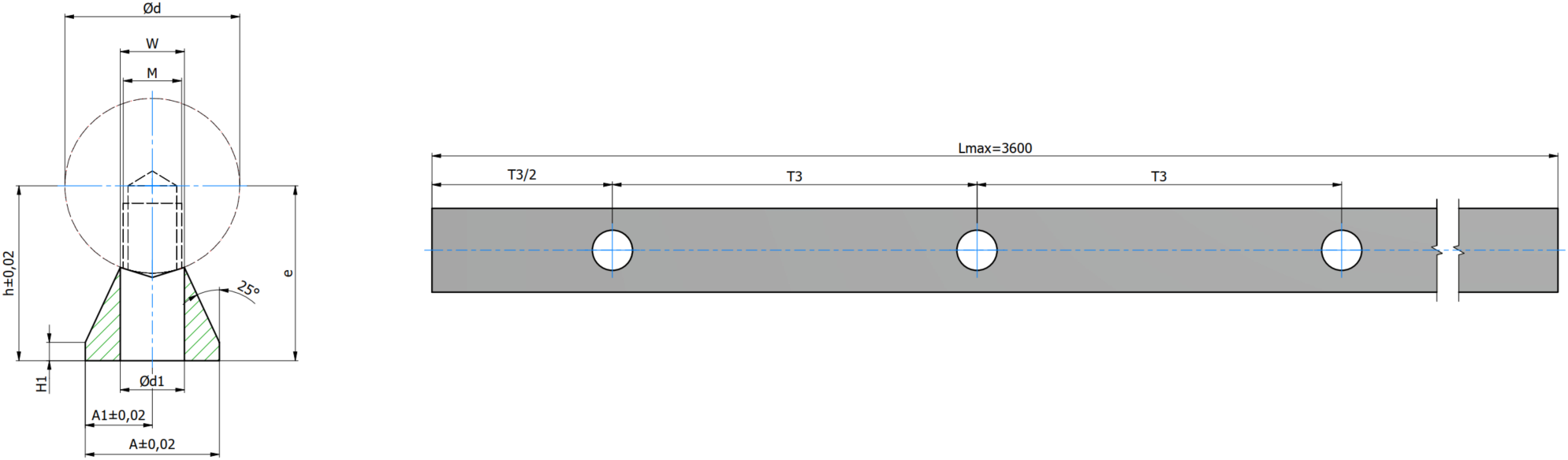

Typ / Provedení | Rozměry (mm) | |||||||||
Ød | A | A1 | Ød1 | e |
H1 | h | M | T3 | W | |
KWU16-12 | 12 | 11 | 5,5 | 4,5 | 15,5 | 3 | 14,5 | M4 | 75 | 5,4 |
KWU16-16 | 16 | 14 | 7 | 5,5 | 16 | 3 | 18 | M5 | 75 | 7 |
KWU16-20 | 20 | 17 | 8,5 | 6,6 | 20 | 3 | 22 | M6 | 75 | 8,1 |
KWU16-25 | 25 | 21 | 10,5 | 9 | 25 | 3 | 26 | M8 | 75 | 10,3 |
KWU16-30 | 30 | 23 | 11,5 | 11 | 30 | 3 | 30 | M10 | 100 | 11 |
KWU16-40 | 40 | 30 | 15 | 13,5 | 38 | 4 | 39 | M12 | 100 | 15 |
KWU16-50 | 50 | 35 | 17,5 | 15,5 | 45 | 5 | 46 | M14 | 100 | 19 |
Průmer hřídele |
Typ podpěry | ||||
FKWU54-2 | FKWU54-1 | KWU50 | KWU16 | KWS50 |
|
12 | - | - | M4x20 | M4x20 | - |
16 | - | - | M5x20 | M5x20 | - |
20 | M6x45 | M6x45 | M6x25 | M6x25 | M6x30 |
25 | M8x50 | M8x50 | M8x30 | M8x30 | M8x35 |
30 | M10x60 | M10x60 | M10x35 | M10x35 | M10x45 |
40 | M10x70 | M12x70 | M10x40 | M12x40 | M10x50 |
50 | M12x80 | M14x80 | M12x45 | M14x45 | - |
Poznámka: šrouby dle DIN 6912
