WV - vodící tyč / chrom
Lineární vodící tyč WV (plná)
- Průměry: 5 - 80mm / h7
- Délka: až 6100mm
- Materiál: Cf53 (1.1213) / pochromováno
- Indukčně kaleno
- Tvrdost chromované vrstvy 800HV - 1100HV
Objednací kód: WV25-0990-01-02
- WV (vodící tyč)
- 25 (dw = 25mm)
- 0990 (L = 990mm)
- 01 (úprava levého konce dle konfigurace 01 - zarovnané čelo, sražená hrana 2x20º)
- 02 (úprava pravého konce dle konfigurace 02 - zarovnané čelo, sražená hrana 2x20º, ax.závit M10x22)

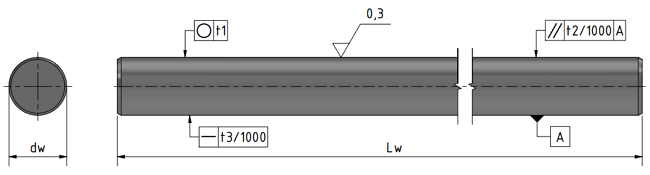

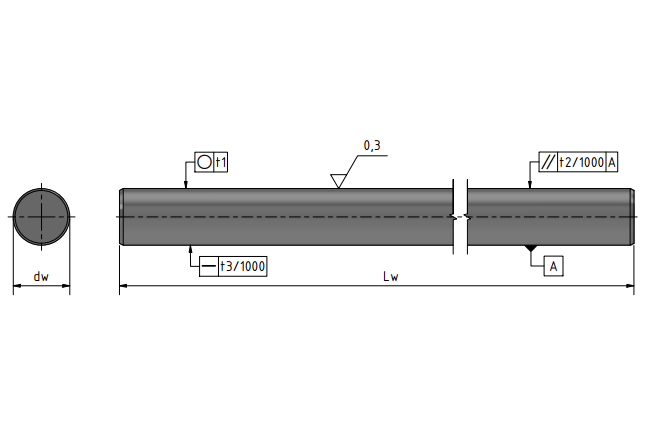

Technické údaje:
| Označení (typ) | Průměr | Maximální délka |
Tolerance ISO h7 | Kruhovitost |
Rovnoběžnost | Přímost | Hloubka kalené vrstvy | Hmotnost |
| dw / (mm) | Lw / (mm) | (µm) | t1 / (µm) |
t2 / (µm) |
t3 / (µm) |
(mm) |
(kg / m) |
|
| WV05 | 5 | 3 100 | 0 / -12 | 5 | 8 | 0,3 | 0,4 | 0,154 |
| WV06 | 6 | 6 100 | 0 / -12 | 5 | 8 | 0,3 | 0,4 | 0,222 |
| WV08 | 8 | 6 100 | 0 / -15 | 6 | 9 | 0,3 | 0,4 | 0,394 |
| WV10 | 10 | 6 100 | 0 / -15 | 6 | 9 | 0,3 | 0,4 | 0,616 |
| WV12 | 12 | 6 100 | 0 / -18 | 8 | 11 | 0,3 | 0,6 | 0,888 |
| WV14 | 14 | 6 100 | 0 / -18 | 8 | 11 | 0,3 | 0,6 | 1,208 |
| WV15 | 15 | 6 100 | 0 / -18 | 8 | 11 | 0,3 | 0,6 | 1,387 |
| WV16 | 16 | 6 100 | 0 / -18 | 8 | 11 | 0,2 | 0,6 | 1,578 |
| WV18 | 18 | 6 100 | 0 / -18 | 8 | 11 | 0,2 | 0,6 | 1,997 |
| WV20 | 20 | 6 100 | 0 / -21 | 9 | 13 | 0,2 | 0,9 | 2,466 |
| WV25 | 25 | 6 100 | 0 / -21 | 9 | 13 | 0,2 | 0,9 | 3,853 |
| WV30 | 30 | 6 100 | 0 / -21 | 9 | 13 | 0,2 | 0,9 | 5,549 |
| WV35 | 35 | 6 100 | 0 / -25 | 11 | 16 | 0,2 | 1,5 | 7,552 |
| WV40 | 40 | 6 100 | 0 / -25 | 11 | 16 | 0,2 | 1,5 | 9,864 |
| WV45 | 45 | 6 100 | 0 / -25 | 11 | 16 | 0,2 | 1,5 | 12,520 |
| WV50 | 50 | 6 100 | 0 / -25 | 11 | 16 | 0,2 | 1,5 | 15,413 |
| WV60 | 60 | 6 100 | 0 / -30 | 13 | 19 | 0,2 | 2,2 | 22,195 |
| WV70 | 70 | 6 100 | 0 / -30 | 13 | 19 | 0,2 | 2,2 | 30,210 |
| WV80 | 80 | 6 100 | 0 / -30 | 13 | 19 | 0,2 | 2,2 | 39,458 |
Standardní úpravy tyčí:

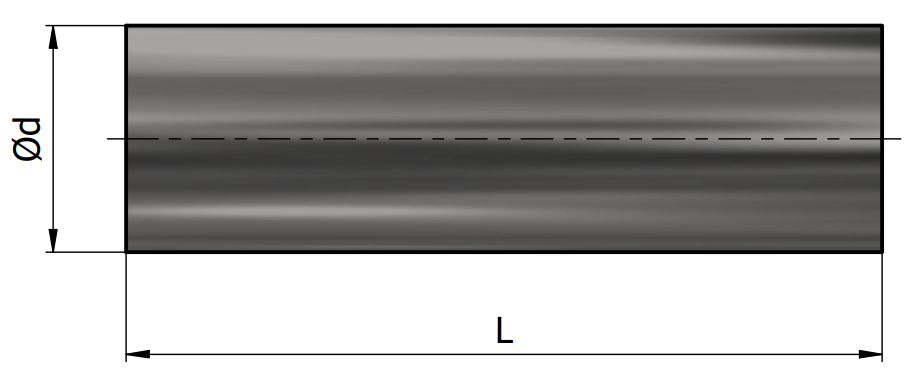

Konfigurace: 00 - pouze uřezáno
Tolerance délky hřídele:
| Délka hřídele L / (mm) |
Maximální tolerance délky / (mm) | |
| od | do (včetně) | |
| - | 400 | ± 0,5 |
| 400 | 1 000 | ± 0,8 |
| 1 000 | 2 000 | ± 1,2 |
| 2 000 | 4 000 | ± 2,0 |
| 4 000 | 6 000 | ± 3,0 |

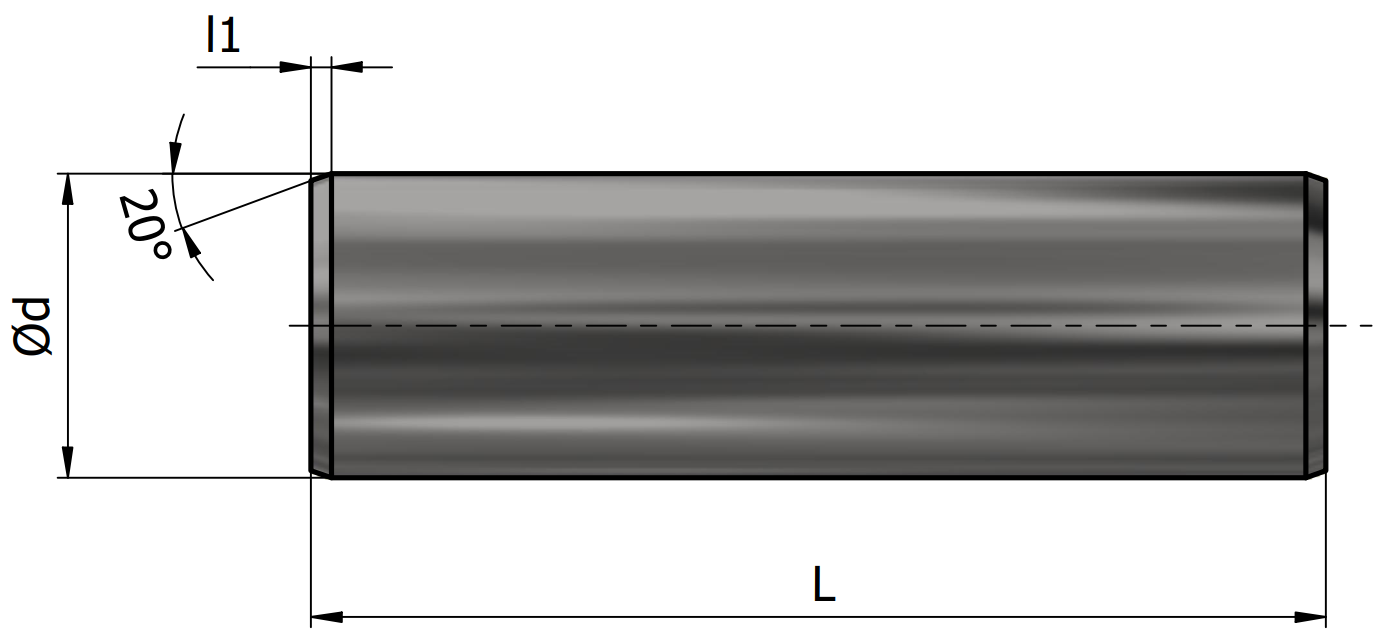

Konfigurace: 01 - zarovnané čelo, sražená hrana
Doporučené sražení náběhové hrany:
| Ød h7 |
5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 |
| (mm) | |||||||||||||||||||
| l1 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |

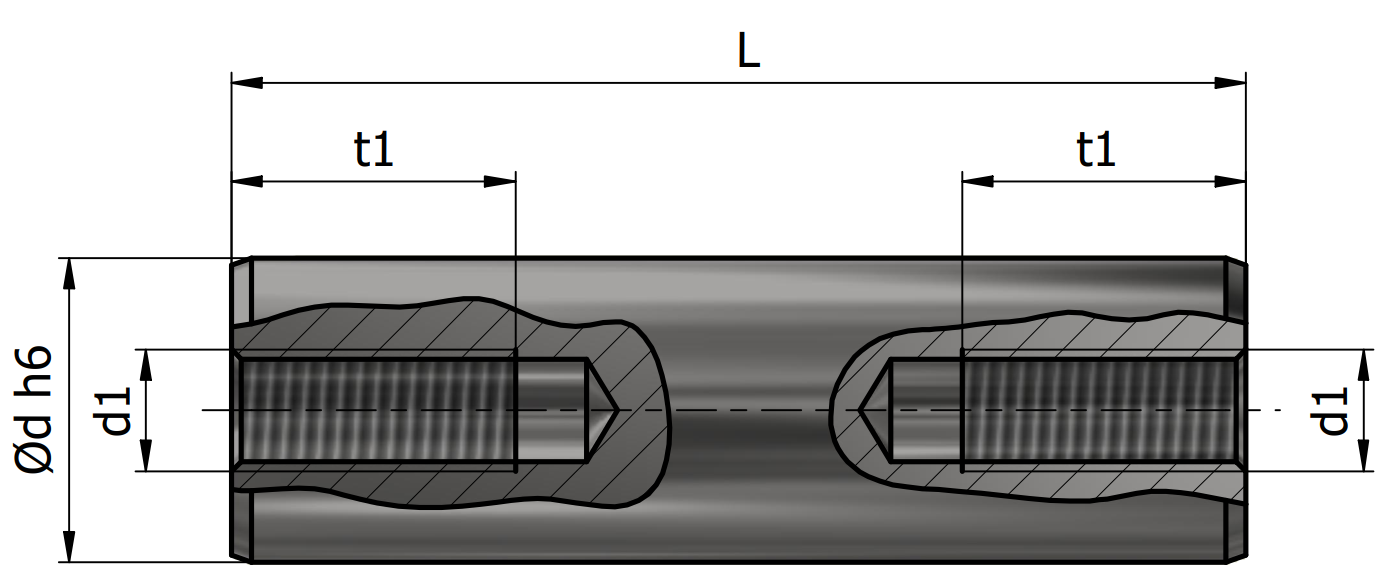

Konfigurace: 02 - zarovnané čelo, sražená hrana, axiální závit z čela
Doporučené rozměry axiálních závitů:
| Ød h7 |
12 | 16 | 20 | 25 | 30 | 40 | 50 |
| (mm) | |||||||
| d1 | M3 / M4 / M5 | M5 / M6 / M8 | M6 / M8 / M10 / M12 | M10 / M12 | M10 / M12 | M10 / M12 / M16 | M12 / M16 / M20 |
| t1 / 2x d1 | 6 / 8 / 10 | 10 / 12 / 16 | 12 / 16 / 20 / 24 | 20 / 24 | 20 / 24 | 20 / 24 / 32 | 24 / 32 / 40 |

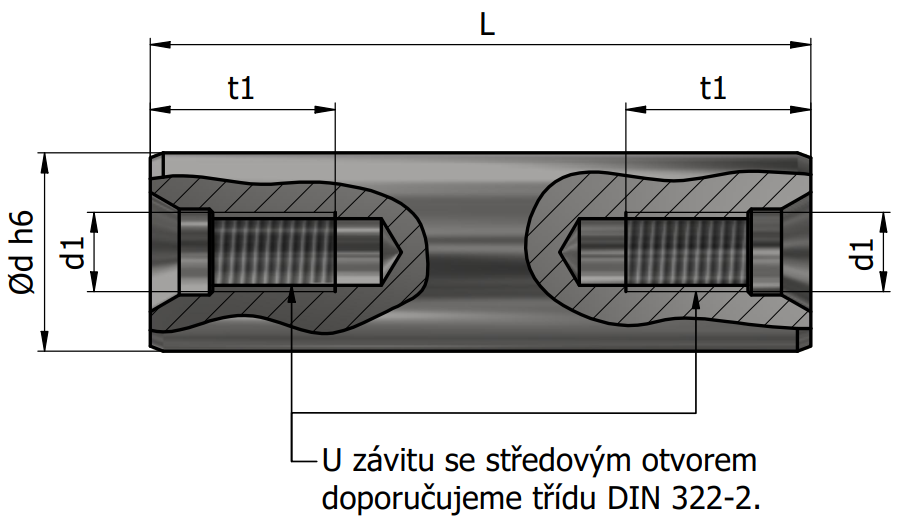

Konfigurace: 03 - zarovnané čelo, sražená hrana, axiální závit z čela dle DIN332-D
Doporučené rozměry axiálních závitů dle DIN332-D:
| Ød h7 |
12 | 16 | 20 | 25 | 30 | 40 | 50 |
| (mm) | |||||||
| d1 | M5 | M6 | M8 | M10 | M12 | M12 | M16 |
| t1 | 12,5 | 16 | 19 | 22 | 28 | 28 | 36 |

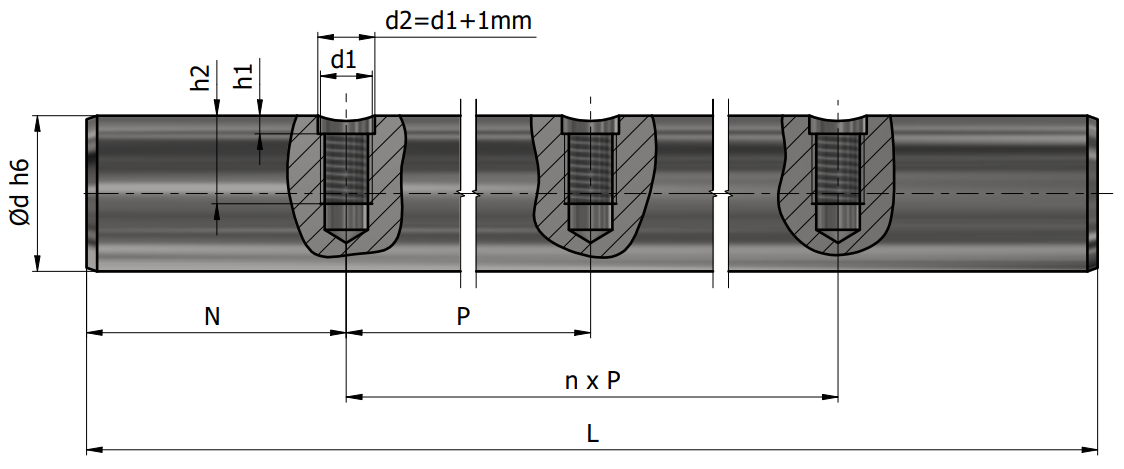

Konfigurace: 04 - zarovnané čelo, sražená hrana, radiální závity (rozměry N,P dle průměru tyče nebo dle požadavku zákazníka)
Doporučené rozměry radiálních závitů:
| Ød h7 |
12 | 16 | 20 | 25 | 30 | 40 | 50 |
| (mm) | |||||||
| d1 | M4 | M5 | M6 | M8 | M10 | M10 | M12 |
| d2 | 5 | 6 | 7 | 9 | 11 | 11 | 13 |
| h1 | 2 | 2,5 | 3 | 3 | 4 | 4 | 4 |
| h2 | 7 | 9 | 11 | 15 | 19 | 19 | 21 |
Konfigurace: XX - dle požadavku zákazníka
Na základě zaslané výkresové dokumentace dodáme tyč dle požadavku (vnější závit, drážka pro pero, montážní plošky, zápichy, napojení hřídelí atd.)
