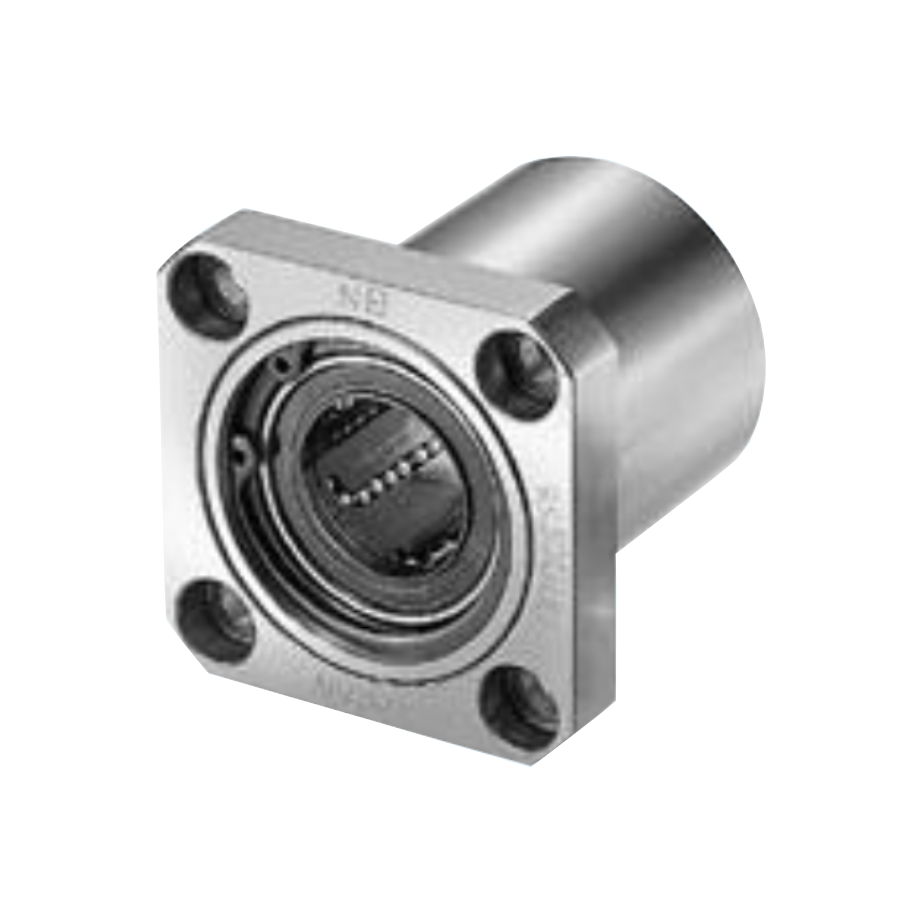

Rotační lineární pouzdro RK
Rotační lineární pouzdro RK
- Pro průměry hřídele: 12-30mm
- Provedení: se čtvercovou přírubou
- Statická únosnost: až 2,74kN
- Dynamická únosnost: až 1,57kN

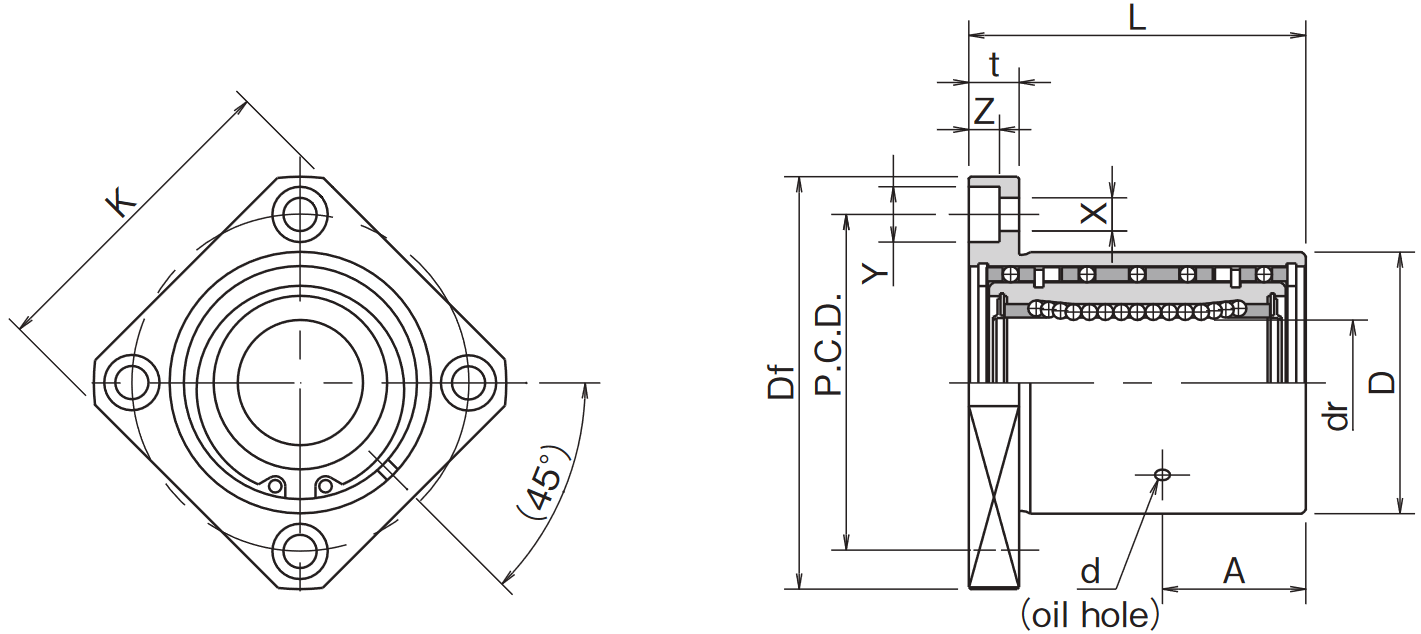

Rozměry a únosnost:
| Typ | Rozměry (mm) | Maximální otáčky |
Silové zatížení (N) | |||||||||||
| Dynamické | Statické | |||||||||||||
| dr | D | L | A | d | Df | K | t | P.C.D. | X x Y x Z | rpm | C | Co | ||
| RK 12 GUU |
12 | 32 | 36 | 15 | 2 | 54 | 42 | 8 | 43 | 5,5 x 9 x 5,1 | 500 | 510 | 784 | |
| RK 16 GUU |
16 | 40 | 45 | 19,5 | 2 | 62 | 50 | 8 | 51 | 5,5 x 9 x 5,1 | 500 | 774 | 1 180 | |
| RK 20 GUU |
20 | 45 | 50 | 21,5 | 3 | 74 | 58 | 10 | 60 | 9,6 x 11 x 6,1 |
400 | 882 | 1 370 | |
| RK 25 GUU |
25 | 52 | 67 | 28,5 | 3 | 82 | 64 | 10 | 67 | 6,6 x 11 x 6,1 |
400 | 980 | 1 570 | |
| RK 30 GUU |
30 | 60 | 74 | 31 | 3 | 96 | 75 | 13 | 78 | 9 x 14 x 8,1 |
400 | 1 570 | 2 740 | |

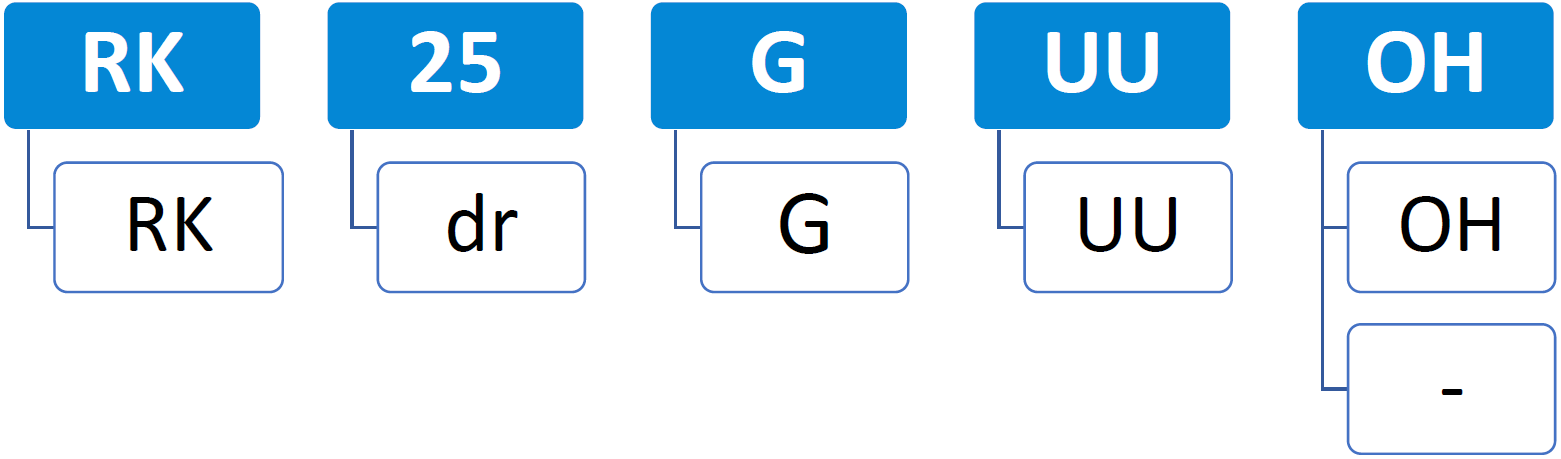

Nomenklatura značení:
Příklad značení: RK 25 G UU OH
- specifikace (SREK - rotační lineární pouzdro)
- 25 (vnitřní průměr)
- G (plastová klec)
- UU (těsnění na onou stranách)
- OH (s mazacím otvorem) / bez označení (bez mazacího otvoru)
Poznámka: mazací otvor je pro mazání rotační sekce
