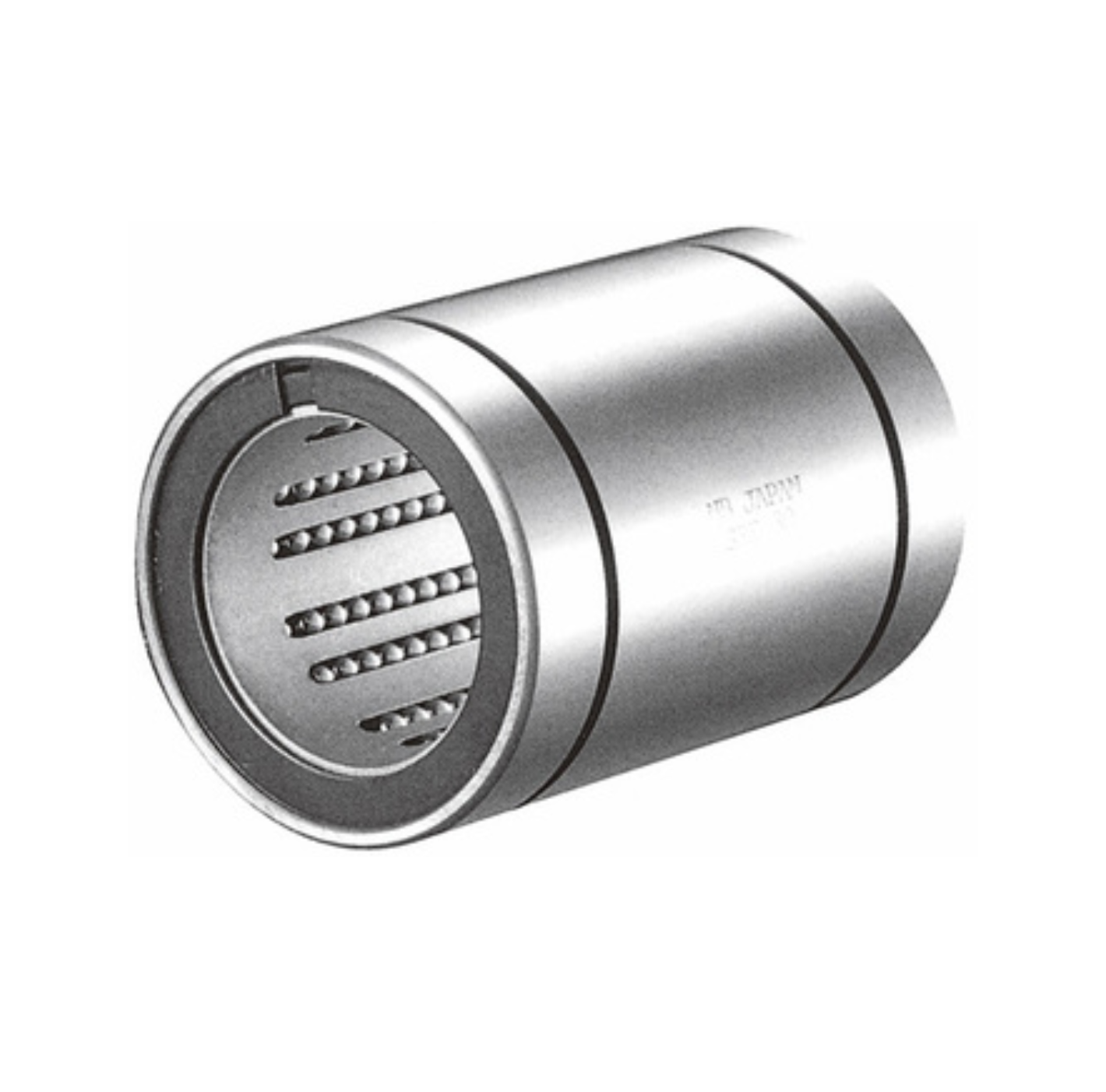

Rotační lineární pouzdro SRE
Rotační lineární pouzdro SRE
- Pro průměry hřídele: 6 - 40mm
- Provedení: standardní
- Statická únosnost: až 4,02kN
- Dynamická únosnost: až 1,96kN

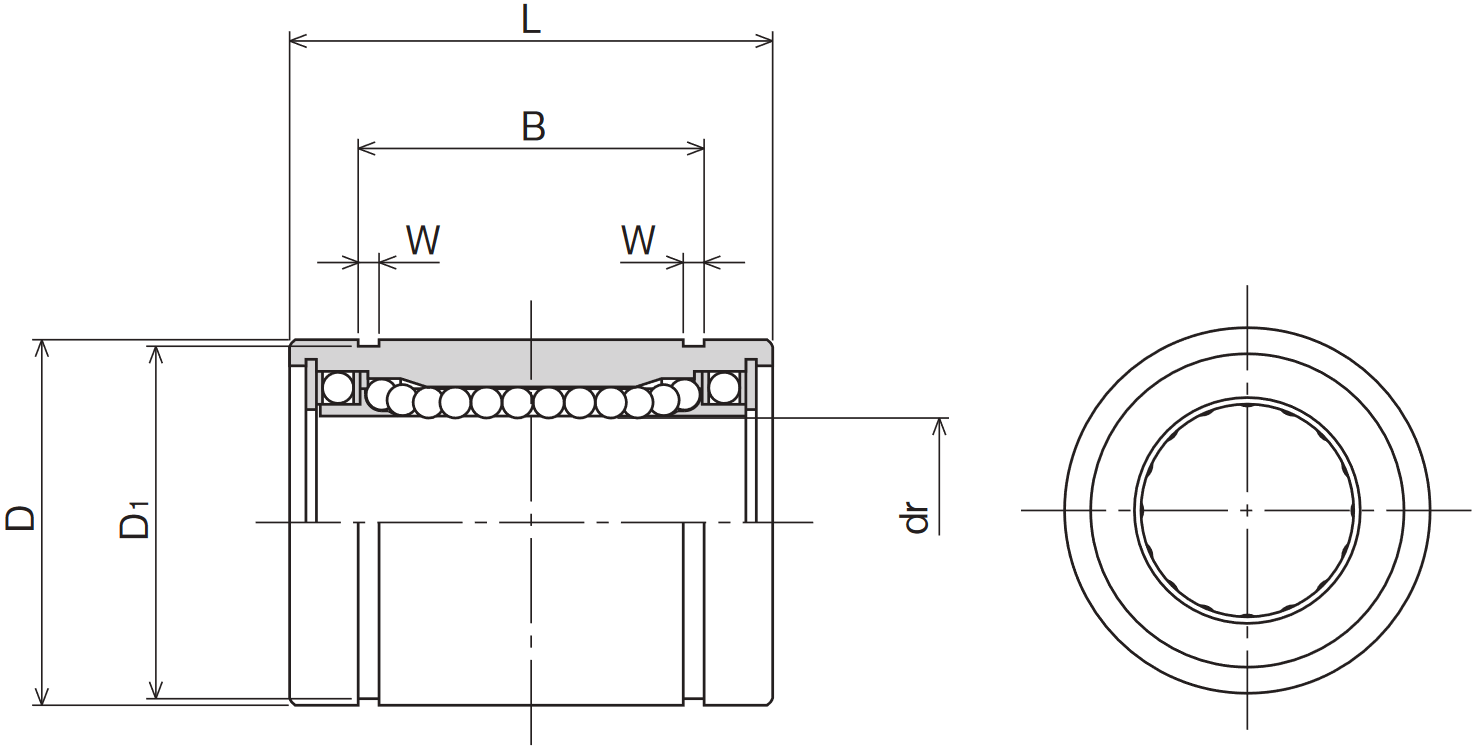

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||
| Dynamické | Statické | |||||||
| dr | D | L | B | W | D1 | C | Co | |
| SRE 6 | 6 | 12 | 19 | 13,5 | 1,1 | 11,5 | 78 | 176 |
| SRE 8 |
8 | 15 | 24 | 17,5 | 1,1 | 14,3 | 137 | 314 |
| SRE 10 |
10 | 19 | 29 | 22,0 | 1,3 | 18,0 | 157 | 372 |
| SRE 12 |
12 | 21 | 30 | 23,0 | 1,3 | 20,0 | 274 | 588 |
| SRE 13 |
13 | 23 | 32 | 23,0 | 1,3 | 22,0 | 323 | 686 |
| SRE 16 |
16 | 28 | 37 | 26,5 | 1,6 | 27,0 | 451 | 882 |
| SRE 20 |
20 | 32 | 42 | 30,5 | 1,6 | 30,5 | 647 | 1180 |
| SRE 25 |
25 | 40 | 59 | 41,0 | 1,85 | 38,0 | 882 | 1860 |
| SRE 30 |
30 | 45 | 64 | 44,5 | 1,85 | 43,0 | 1180 | 2650 |
| SRE 40 |
40 | 60 | 80 | 60,5 | 2,1 | 57,0 | 1960 | 4020 |

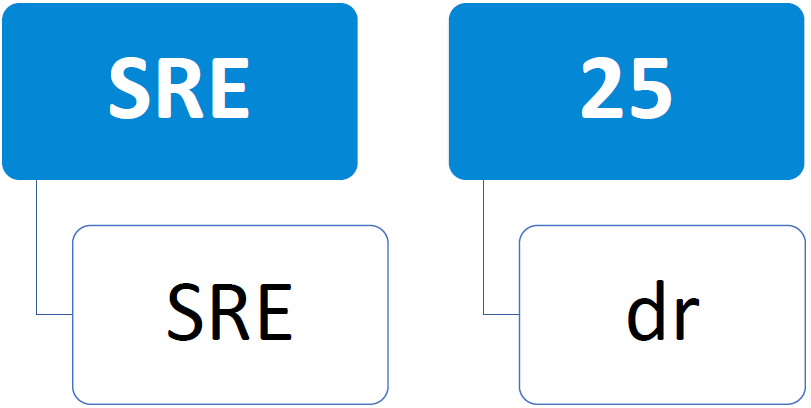

Nomenklatura značení:
Příklad značení: SRE 25
- specifikace (SRE - rotační lineární pouzdro)
- 25 (vnitřní průměr)

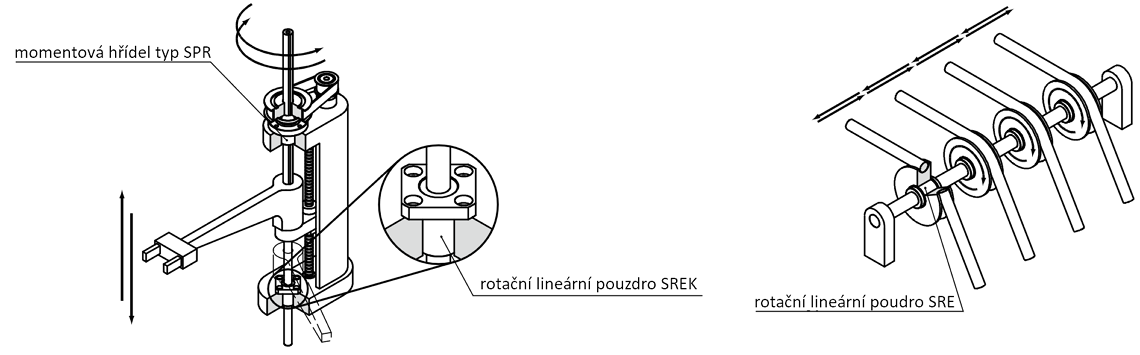

Aplikace
Katalogový list
Odkazy
Modely
Video
