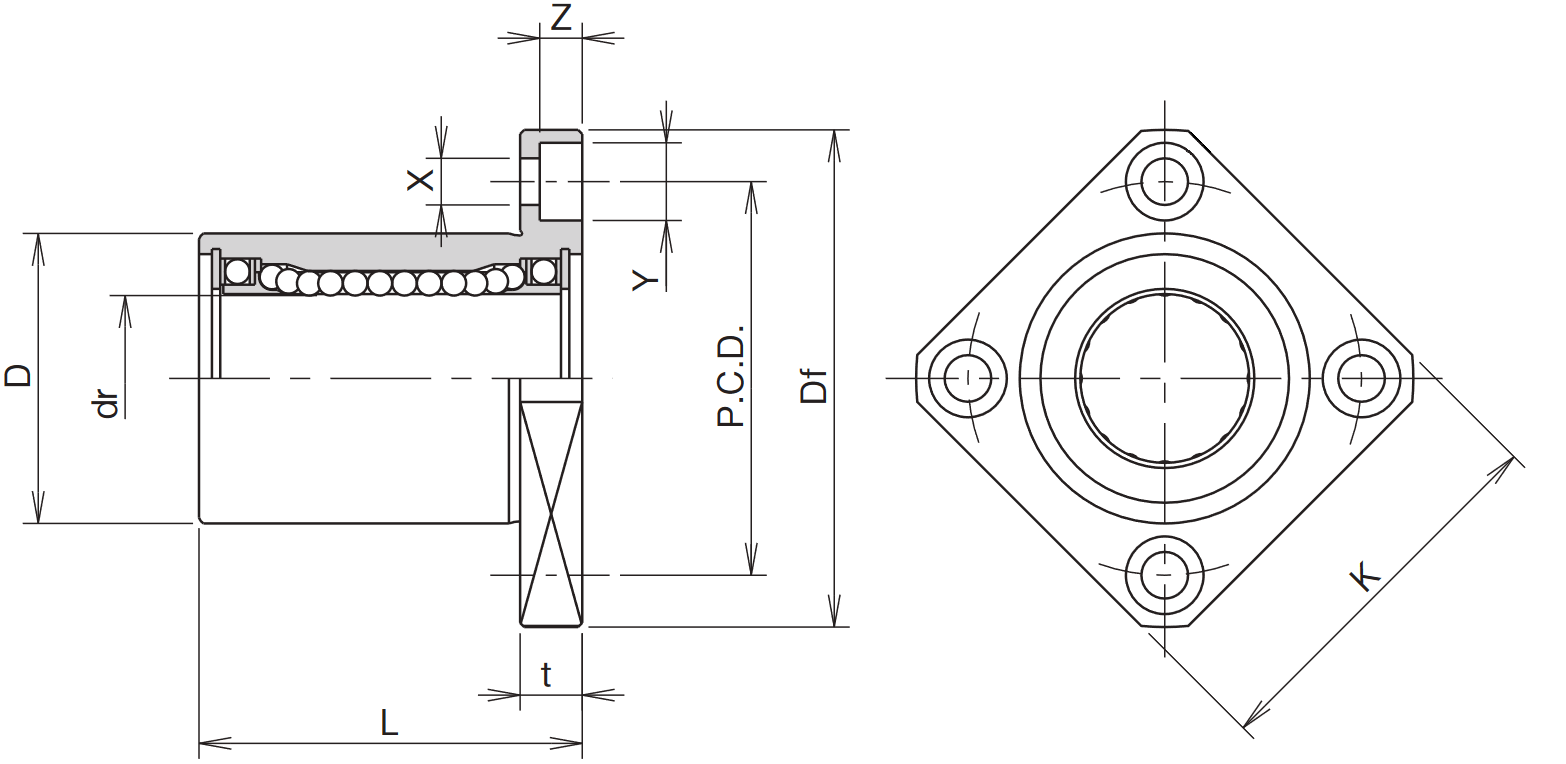

Rozměry a únosnost:
Typ / Provedení | Rozměry (mm) | Silové zatížení (N) | ||||||||||
Dynamické | Statické | |||||||||||
dr | D | L | Df | K | t | P.C.D. | X | Y | Z | C | Co | |
SREK 6 | 6 | 12 | 19 | 28 | 22 | 5 | 20 | 3,5 | 6,0 | 3,1 | 78 | 176 |
SREK 8 |
8 | 15 | 24 | 32 | 25 | 5 | 24 | 3,5 | 6,0 | 3,1 | 137 | 314 |
SREK 10 |
10 | 19 | 29 | 40 | 30 | 6 | 29 | 4,5 | 7,5 | 4,1 | 157 | 372 |
SREK 12 |
12 | 21 | 30 | 42 | 32 | 6 | 32 | 4,5 | 7,5 | 4,1 | 274 | 588 |
SREK 13 | 13 | 23 | 32 | 43 | 34 | 6 | 33 | 4,5 | 7,5 | 4,1 | 323 | 686 |
SREK 16 |
16 | 28 | 37 | 48 | 37 | 6 | 38 | 4,5 | 7,5 | 4,1 | 451 | 882 |
SREK 20 |
20 | 32 | 42 | 54 | 42 | 8 | 43 | 5,5 | 9,0 | 5,1 | 647 | 1180 |
SREK 25 |
25 | 40 | 59 | 62 | 50 | 8 | 51 | 5,5 | 9,0 | 5,1 | 882 | 1860 |
SREK 30 |
30 | 45 | 64 | 74 | 58 | 10 | 60 | 6,6 | 11,0 | 6,1 | 1180 | 2650 |

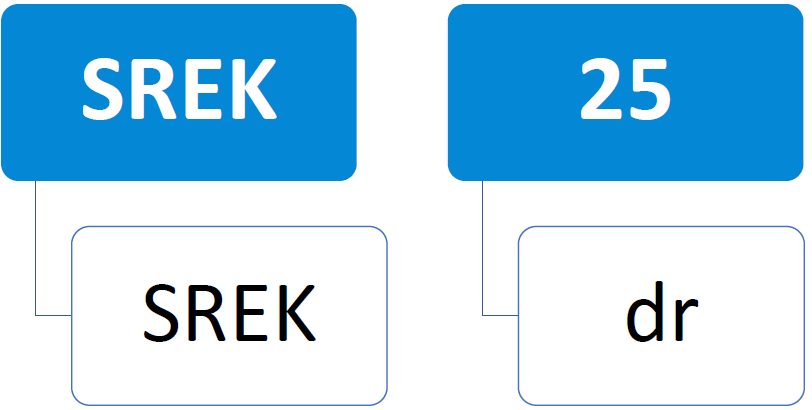

Nomenklatura značení:
Příklad značení: SREK 25
- specifikace (SREK - rotační lineární pouzdro)
- 25 (vnitřní průměr)
