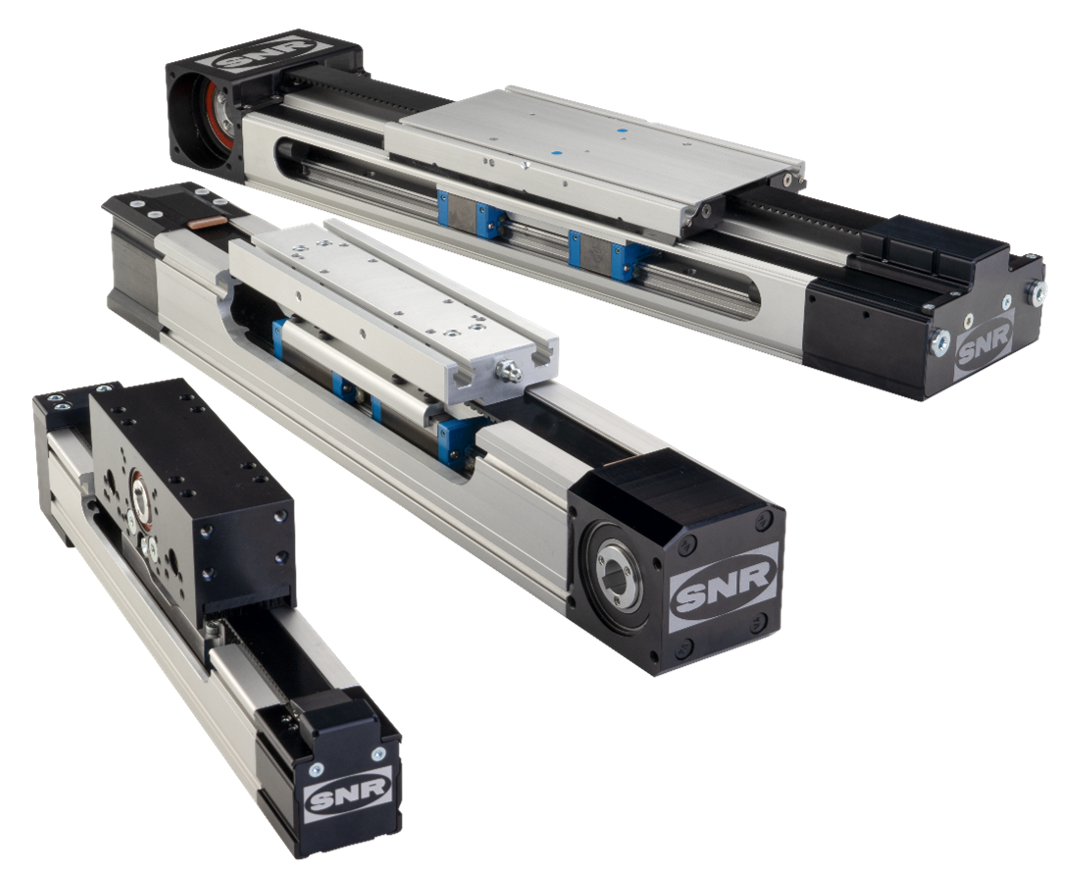

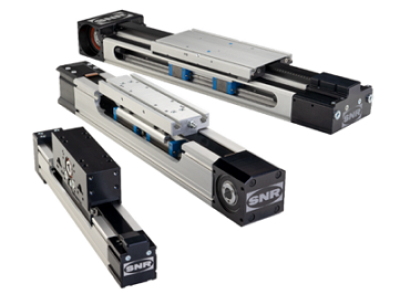

Lineární moduly
Profesionální, kompaktní a cenově dostupné řešení kompletního lineárního pohonu
NTN-SNR nabízí na trhu velmi široké portfólio lineárních os. Lineární modul je kompaktní jednotka, která obsahuje kombinaci lineárního vedení a pohonného elementu v tuhém extrudovaném profilu. Uživatel tak získává ucelené řešení, které zkracuje čas na konstrukci, montáž a v neposlední řadě profesionální produkt. Díky vynikající individuální konfigurovatelnosti lineární jednotky a širokému portfóliu získává uživatel optimální řešení pro požadavky všech odvětví průmyslu.
Lineární moduly lze kombinovat v různé sestavy a systémy pomocí dostupného příslušenství, které zaručuje snadnou montáž těchto jednotek. Díky použití komponent té nejvyšší kvality nabízí jednotky NTN-SNR vysokou spolehlivost a životnost.
Mohou být poháněny ozubeným řemenem, hřebenem a pastorkem, kuličkovým / trapézovým šroubem a nebo lineárním motorem. Jako vodící systém je použito kuličkové lineární vedení nebo kladičkové vedení.
Základní profil je vždy konstruován s ohledem na vysokou tuhost. V případě kuličkového lineárního vedení je profilová kolejnice přišroubována do profilu, v případě kladičkového vedení jsou kalené tyče (dráhy) integrovány do profilu. Jezdec (pohybový stůl) je komplexní sestava, kde jsou namontovány vozíky lineárního vedení nebo kladičky. Mimo to tento jezdec spojuje pohonné prvky s vodícími prvky lineární osy.

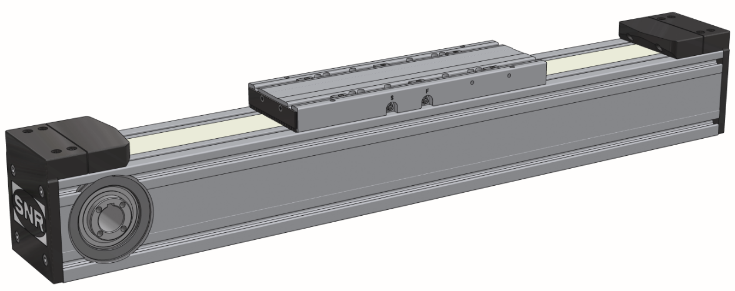

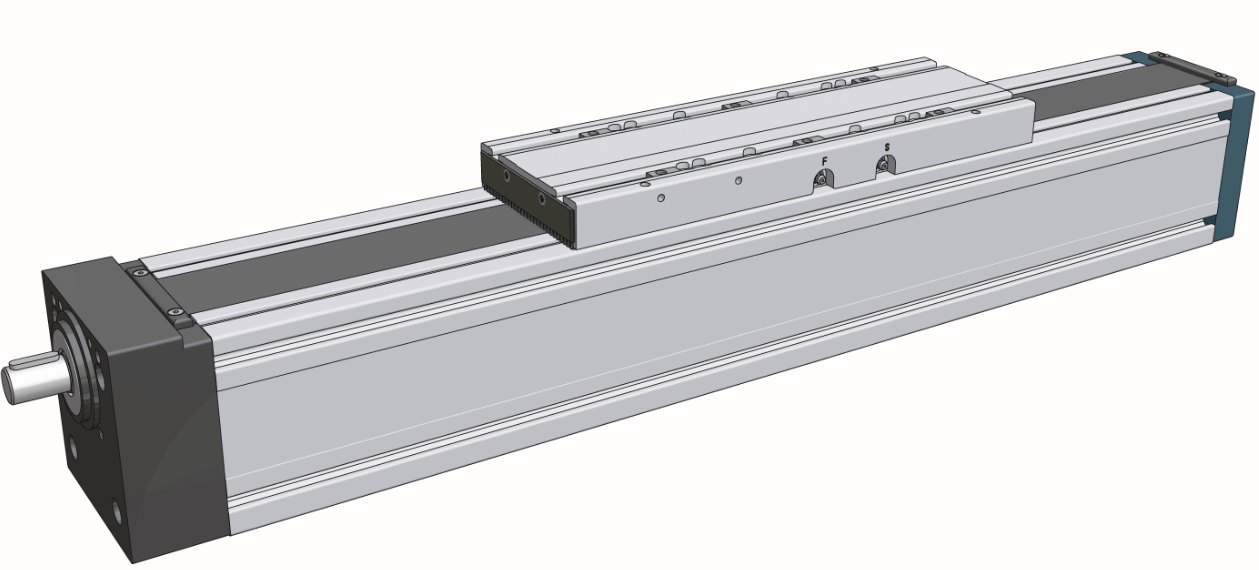

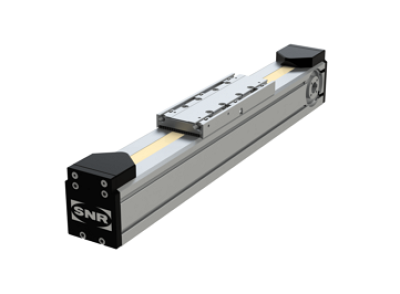

- SÉRIE AXC
- kompaktní řada modulů - nejpouživanější a nejběžnější jednotka
- universální - možno použít samostatně nebo v kombinaci s jinou osou
- tuhé hliníkové základní tělo
- 5 standardních velikostí (40 / 60 / 80 / 100 / 120)
- 3 verze pohonu - řemen, pohybový šroub nebo omega modul
- 2 verze vedení - kuličkový vozík s centrální profilovou kolejnicí nebo kladičkové vedení
- maximální rychlost až 15m/s
- maximální délka modulu až 8m z jednoho kusu bez napojení
- opakovatelnost najízdění 0,05mm (řemen), 0,03mm (šroub)
- optimální ochrana vnitřních vodících a hnacích komponent voliteným použitím krycích lišt a stěračů
- velmi dobrý přístup k mazacím místům

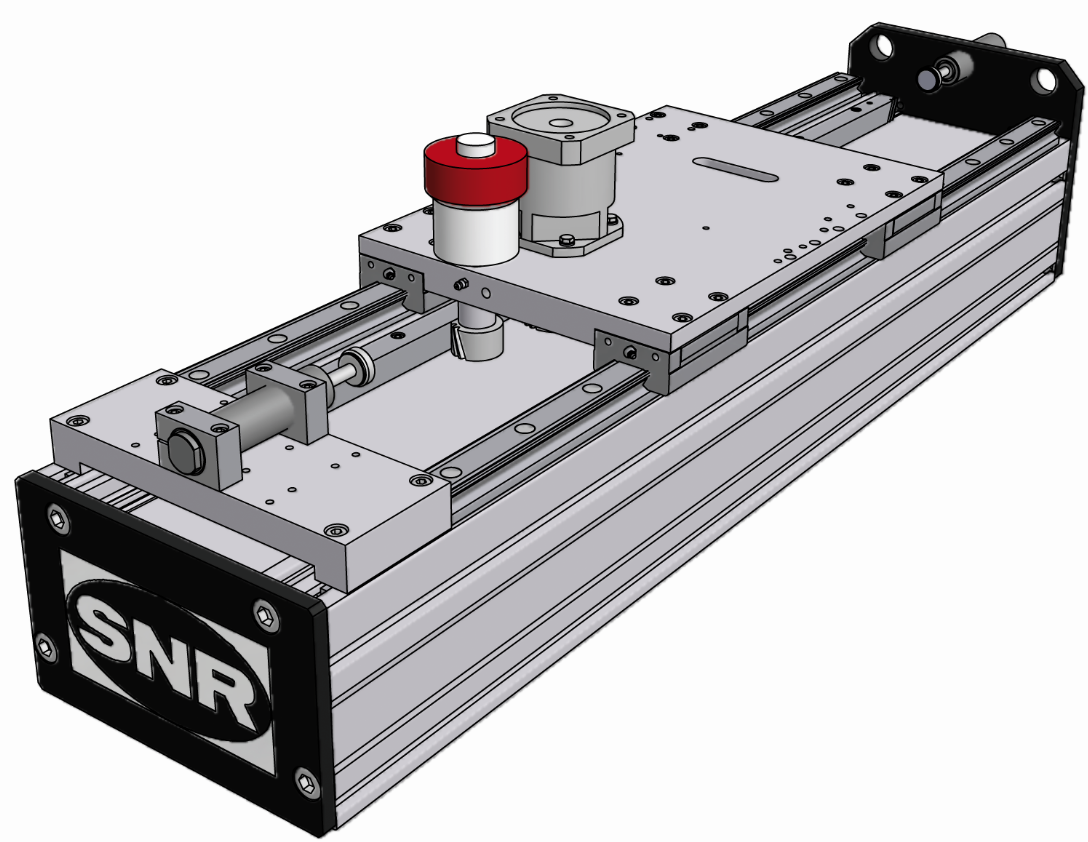

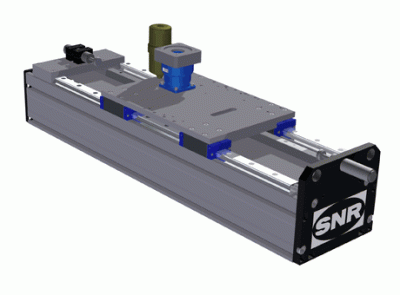

- SÉRIE AXS
- výrobní program AXS v sobě zahrnuje speciální lineární jednotky pro manipulaci s nejvyšší zátěží
- v této sérii jsou teleskopické jednotky, zdvižné jednotky, příčné (gantry) jednotky
- tuhé hliníkové základní tělo
- ocelové tělo jako speciální verze
- standardní velikost až do šíře profilu 460mm
- 2 verze pohonu - řemen nebo hřeben a pastorek
- 1 verze vedení - kuličkový vozík s profilovou kolejnicí
- obsahuje dvě paralelní kolejnice
- tlumiče rázu v koncových polohách

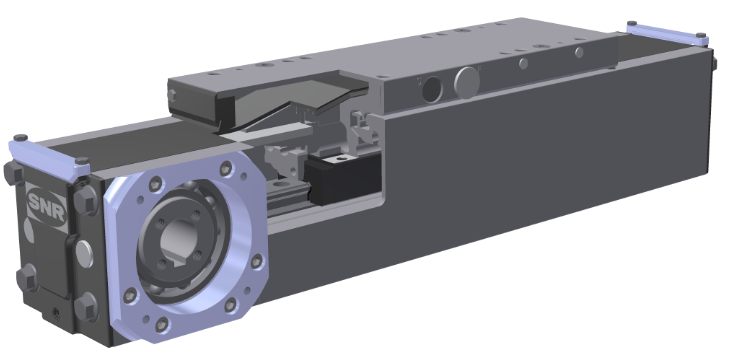

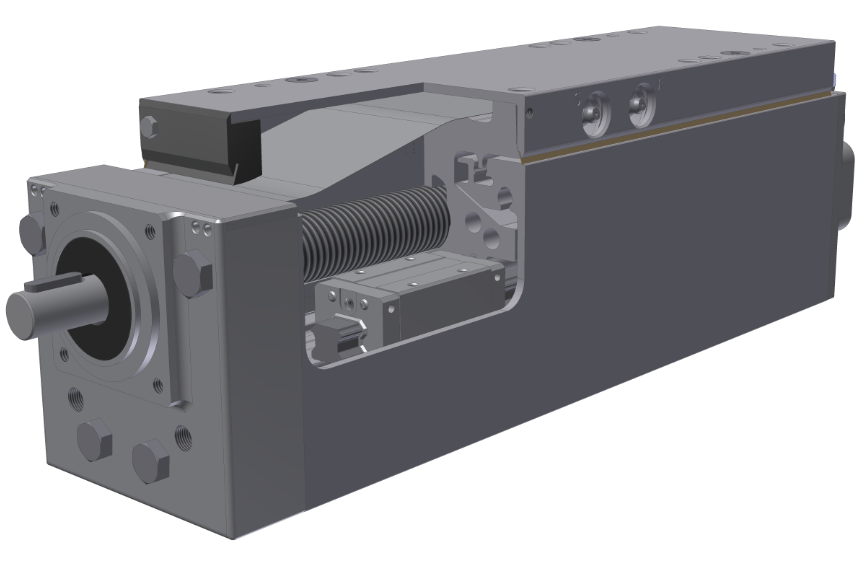

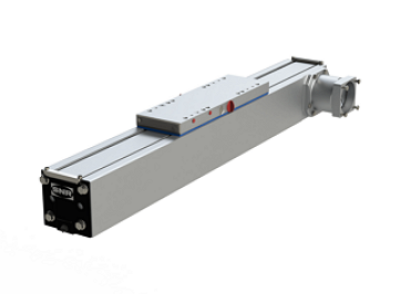

- SÉRIE AXF
- speciálně vyvinutá jednotka pro použití v potravinářském a farmaceutickém průmyslu
- hladký povrch modulu umožňuje jednoduché čištění a zároveň zabraňuje usazování nečistot
- tuhé hliníkové základní tělo
- 1 velikost (100)
- 2 verze pohonu - řemen nebo pohybový šroub
- 2 verze vedení - kuličkový vozík s profilovou kolejnicí nebo kladičkové vedení
- maximální rychlost až 7m/s
- maximální délka modulu až 6m z jednoho kusu bez napojení
- opakovatelnost najízdění 0,05mm (řemen), 0,03mm (šroub)
- optimální ochrana vnitřních vodících a hnacích komponent voliteným použitím plastových a nerezových krycích lišt
- bezúdržbový při použití s plastovými vodícími kladkami a kluzným plastovým šroubem pro aplikace kde se vyskytuje vlhké prostředí
- velmi dobrý přístup k mazacím místům

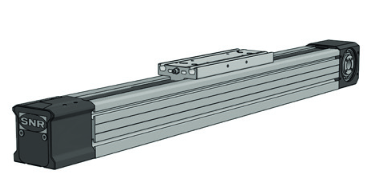

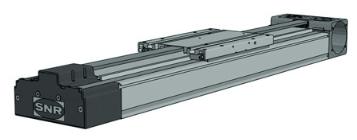

- SÉRIE AXE
- efektivní řada modulů - nejnovější přírustek v nabídce lineárních jednotek
- universální - možno použít samostatně nebo v kombinaci s jinou osou
- tuhé hliníkové základní tělo
- 5 standardních velikostí pro AXE_Z (40 / 60 / 80 / 100 / 120)
- 2 standardní velikosti pro AXE_A (40 / 60) ... omega modul
- 2 verze pohonu - řemen nebo omega modul
- 1 verze vedení - kuličkový vozík s profilovou kolejnicí
- maximální rychlost až 5m/s
- opakovatelnost najízdění 0,05mm
Charakteristické znaky této řády jsou:
- krátké dodací lhůty (2 týdny)
- nákladově optimalizovaný design
- jednotlivé osy a osové systémy lze konfigurovat online
- vysoká kvalita a úroveň zpracování vycházející ze série AXC a AXDL
- rychlá montáž
- individuální konfigurace os prostřednictvím široké škály dostupných spojovacích prvků a přípojek pro flexibilní návrh jednoosých a víceosých systémů

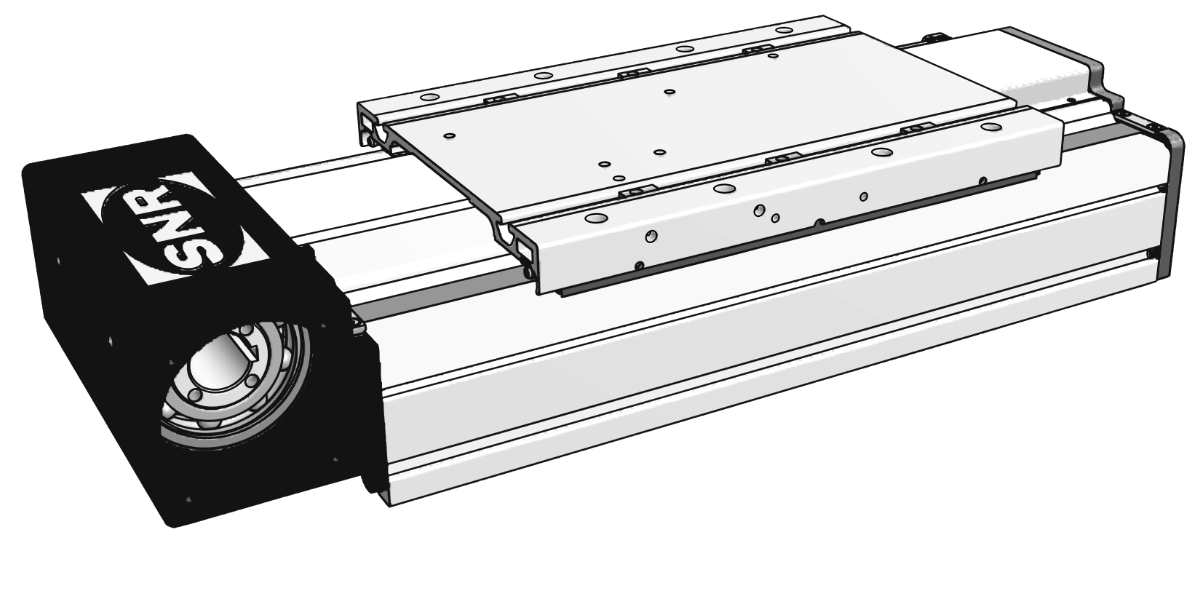

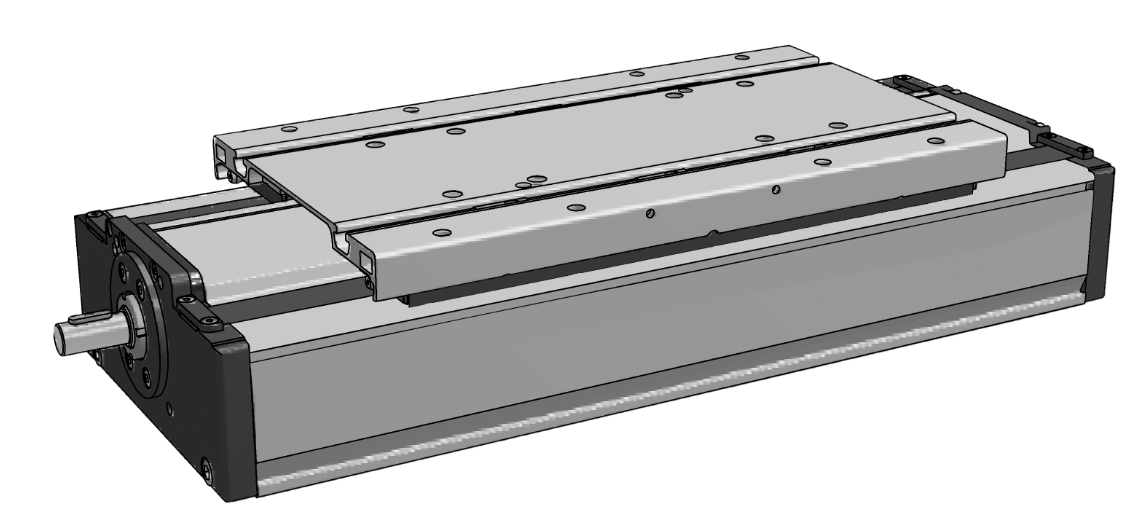

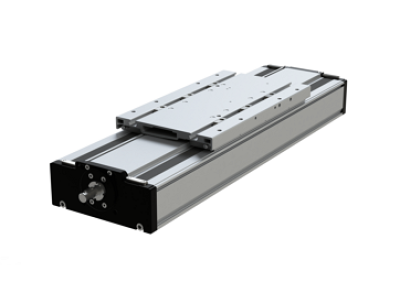

- SÉRIE AXDL
- paralelní řada modulů - pro dosažení vyšší momentové únosnosti a stability
- obsahuje dvě paralelní kolejnice
- tuhé hliníkové základní tělo
- 3 velikosti (110 / 160 / 240)
- 3 verze pohonu - řemen, pohybový šroub nebo omega modul
- 2 verze vedení - kuličkový vozík s profilovou kolejnicí nebo kladičkové vedení
- maximální rychlost až 15m/s
- maximální délka modulu až 6m z jednoho kusu bez napojení
- opakovatelnost najízdění 0,05mm (řemen), 0,03mm (šroub)
- optimální ochrana vnitřních vodících a hnacích komponent voliteným použitím krycích lišt a stěračů
- velmi dobrý přístup k mazacím místům

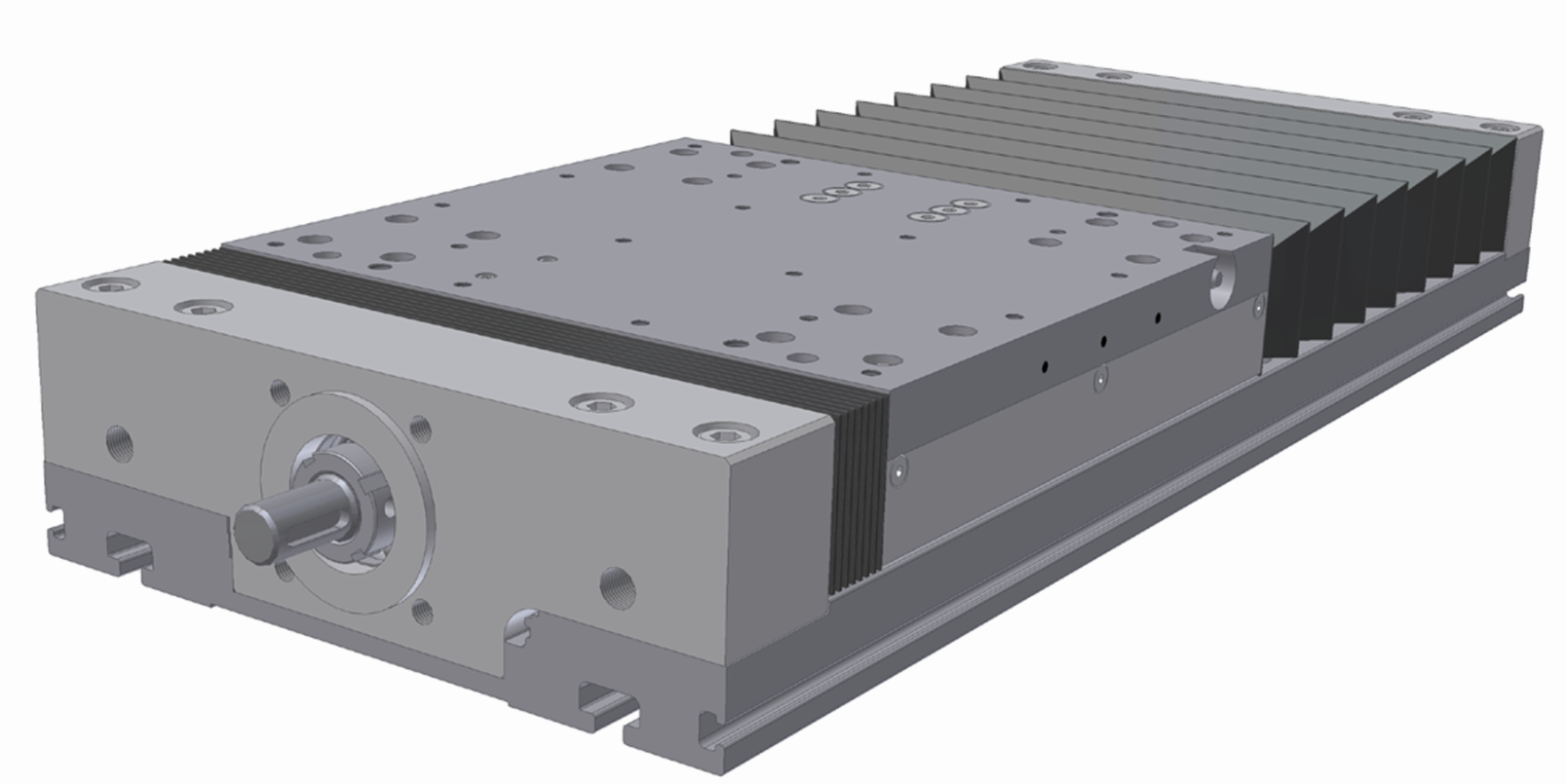

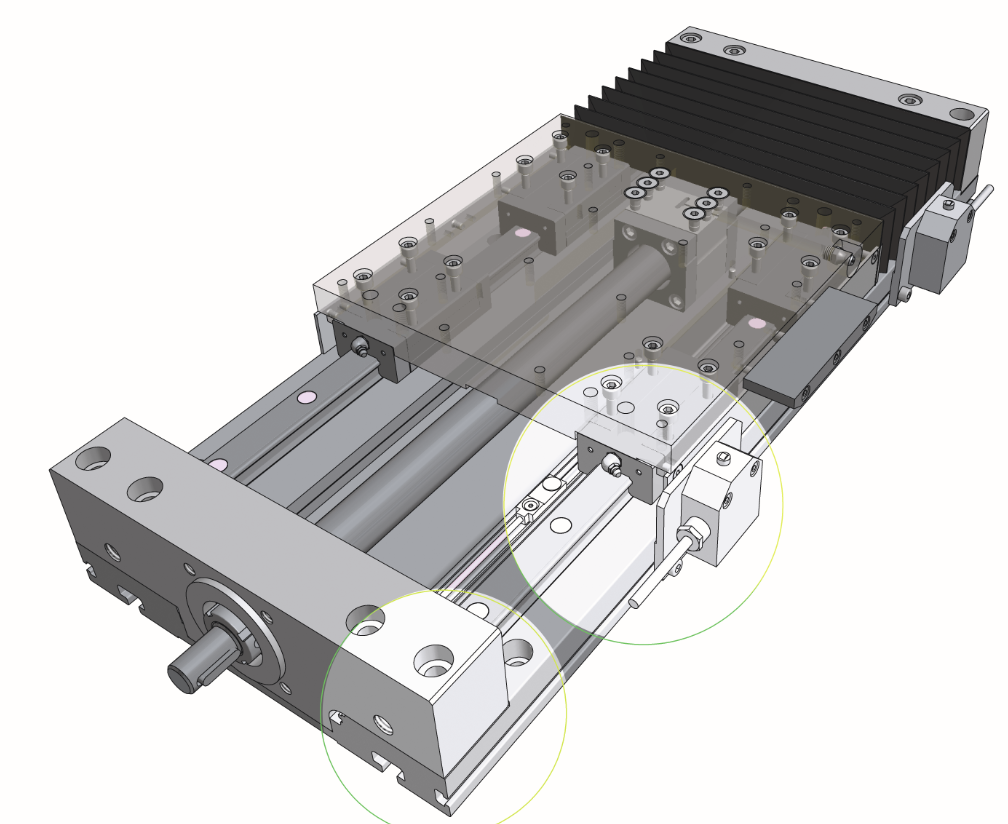

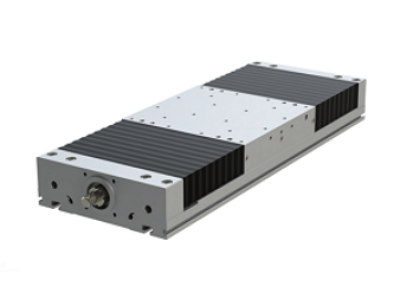

- SÉRIE AXLT
- lineární stoly
- pro přenos velkých momentových zatížení
- hliníková základna - tělo s drážkami jako standard
- ocelové základní tělo na vyžádání
- 4 velikosti (155 / 225 / 325 / 455)
- 1 verze pohonu - pohybový šroub
- 1 verze vedení - kuličkový vozík s profilovou kolejnicí
- maximální rychlost až 2,5m/s
- maximální délka modulu až 3,5m
- opakovatelnost najízdění 0,03mm
- příslušenství pro vzájemnou montáž AXLT mezi sebou
- možnost umístění indukčních snímačů dovnitř stolu
- optimální ochrana vnitřních vodících a hnacích komponent voliteným použitím krycích měchů
- velmi dobrý přístup k mazacím místům
