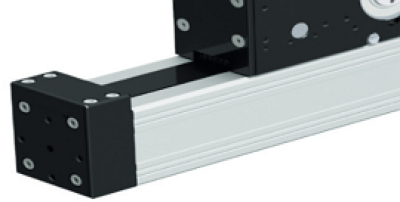

AXE-A Omega modul

snr logo

AXE-A série | řemenový Omega modul pro vertikální aplikace | částečně konfigurovatelná






belt

Základní popis

Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí synchronního ozubeného řemene. Série AXE je částečně konfigurovatelná, což znamená, že si lze vybrat s předem daných dostupných zdvihů.

Maximální dosahovaná rychlost až 5m/s. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.

Všechny osy jsou vybaveny ozubeným řemenem AT. Jedná se o PU řemeny s integrovaným ocelovým kordem. Použití černých řemenů zabraňuje zbarvení (stárnutí) pod UV zářením. Tyto řemeny se vyznačují také následujícími vlastnostmi: nízké opotřebení, bezúdržbový, vysoká pevnost v tahu, vysoká přesnost (tolerance rozteče ± 0,2mm/m), odolnost proti UV záření, teplotní rozsah -25°C až +75°C, speciální verze pro použití až -25°C, nízká hladina hluku, verze se schválením pro potravinářský průmysl.

AXE-A je k dispozici ve dvou velikostech (40, 60mm). Moduly jsou vždy vybaveny profilovým kuličkovým vedení. Řada AXE je navržena na základě modulárního principu s cílem dosáhnout co nejlepší ceny a nejkratšího termínu dodání v nekompromisní kvalitě. AXE-A (Omega moduly) jsou mimořádně vhodné pro aplikace, kde se je výhodné pohybovat hliníkovým tělem (např. zdvižná osa Z).


Základní charakteristika

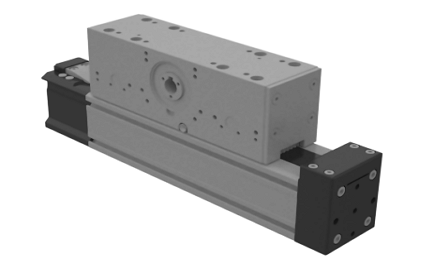

axe a

  • AXE moduly jsou novou generací lineárních jednotek s optimalizovaným designem
  • Modulární princip
  • Cenově dostupné
  • Bezúdržbový řemenový pohon
  • Velmi krátké lhůty dodání (2 týdny)
  • Možnost využití jako jedna osa nebo v kombinaci s jinou osou a vytvořit tak systém
  • S přístupem ke všem mazacím místům na obou stranách pohybového stolku
  • Možnost konfigurace příslušenství pro připojení převodovky a spojovací hřídele
  • Možnost připojení snímačů polohy
  • Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z

vedeni4

Typ lineárního vedení

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2)
v (m/s)
Kuličkové vedení B standardní 50 5 pro vysoké zatížení / 1 centrální kolejnice

Charakteristika únosností (maximální statické zatížení)

koo

Typ jednotky Typ vedení  Statické silové zatížení Statické momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXE 40 A B 900 900 4,2 36 36
AXE 60 A B 7 900 16 000 66 350 350

Charakteristika únosností (maximální dynamické zatížení)

Typ jednotky Typ vedení  Dynamické silové zatížení Dynamické momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXE 40 A B 500 500 2,4 20 20
AXE 60 A B 2 800 2 800 19 100 100

  • AXE 60 A
    Profil: 60x130 / Maximální dynamické zatížení řemene: 560N / Maximální zdvih 3580mm / Maximální rychlost: 5m/s

    Lineární OMEGA modul série AXEsnr logo - velikost: 60 (60x130) - pohon: řemen - typ vedení: lineární profilové kuličkové vedení - počet kolejnic: 1 centrální - minimální zdvih: 40mm - maximální zdvih: 3580mm

    ... Learn More

  • AXE 40 A
    Profil: 40x92,5 / Maximální dynamické zatížení řemene: 210N / Maximální zdvih 840mm / Maximální rychlost: 5m/s

    Lineární OMEGA modul série AXEsnr logo - velikost: 60 (60x130) - pohon: řemen - typ vedení: lineární profilové kuličkové vedení - počet kolejnic: 1 centrální - minimální zdvih: 40mm - maximální zdvih: 3580mm
